4 Montage

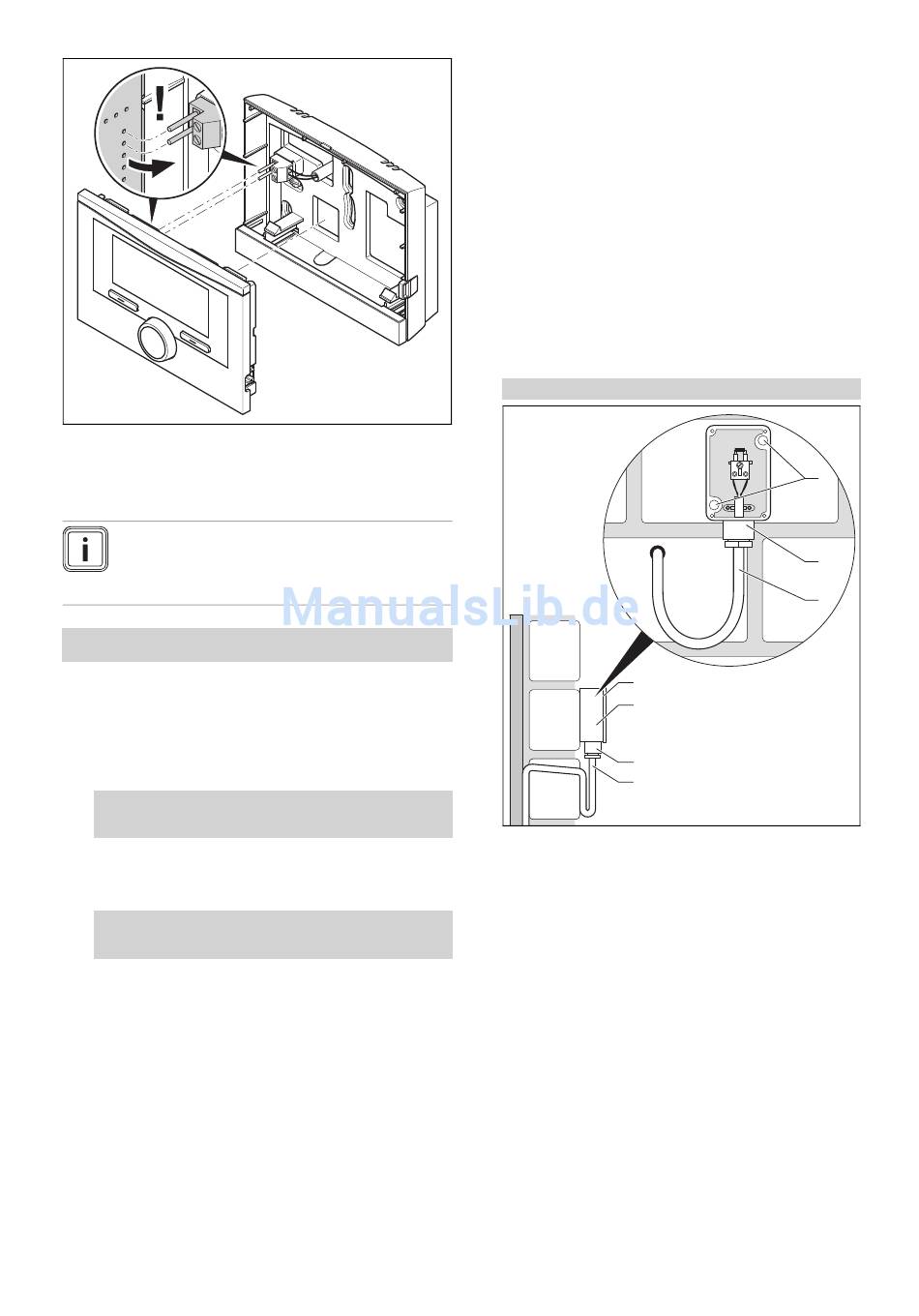

3. Drücken Sie den Regler vorsichtig in den Wandsockel
ein.
4.2 Regler in den Wärmeerzeuger einbauen
Hinweis
Wenn Sie ein System mit Hybridwärmepumpe
installiert haben, dann müssen Sie den Regler im
Wohnbereich montieren.
Bedingungen: Der Wärmeerzeuger ist nicht über den VR 32 an den
eBUS angeschlossen.
▶
Entfernen Sie die Bedienblende am Wärmeerzeuger für
den Reglereinschub.
1. Gehen Sie beim Einbau des Regler in den Schaltkasten
des Wärmeerzeugers vor, wie in der Installationsanlei-
tung des Wärmeerzeugers beschrieben.
Alternative 1 / 2
2.
Bedingungen: Senkrecht liegende Steckanschlüsse mit Stiften im
Schaltkasten des Wärmeerzeugers, Reglerplatine ohne gesteckter
3‑poliger Stiftleiste
▶
Drücken Sie den Regler vorsichtig in den Steck-
anschluss des Schaltkastens.
2. Alternative 2 / 2
Bedingungen: Waagerecht liegende Steckanschlüsse ohne Stifte
am Schaltkasten des Wärmeerzeugers, Reglerplatine mit waage-
recht gesteckter 3‑poliger Stiftleiste
▶
Drücken Sie den Regler mit der gesteckten 3‑poli-
gen Stiftleiste vorsichtig in den Steckanschluss des
Schaltkastens.
3. Schließen Sie den Außentemperaturfühler an.
(→ Seite 7)
6
4.3 Außentemperaturfühler montieren
Die Bedingungen für den Montageort sind:
–
keine ausgesprochen windgeschützte Stelle
–
keine besonders zugige Stelle
–
ohne direkte Sonnenbestrahlung
–
ohne Einfluss von Wärmequellen
–
eine Nord- oder Nordwest-Fassade
–
bei Gebäuden mit bis zu 3 Geschossen in 2/3 der Fassa-
denhöhe
–
bei Gebäuden mit mehr als 3 Geschossen zwischen 2.
und 3. Geschoss
4.3.1 Außentemperaturfühler montieren
1. Markieren Sie eine geeignete Stelle an der Wand.
2. Alternative 1 / 2
Bedingungen: Außentemperaturfühler VRC 693
5
4
2
3
▶
Bohren Sie Löcher entsprechend den Befestigungs-
öffnungen (1).
Installationsanleitung multiMATIC 0020196675_03
1
2
3
