6 Inbetriebnahme

Alternative 2 / 2
2.
Bedingungen: Außentemperaturfühler VRC 9535
1
▶

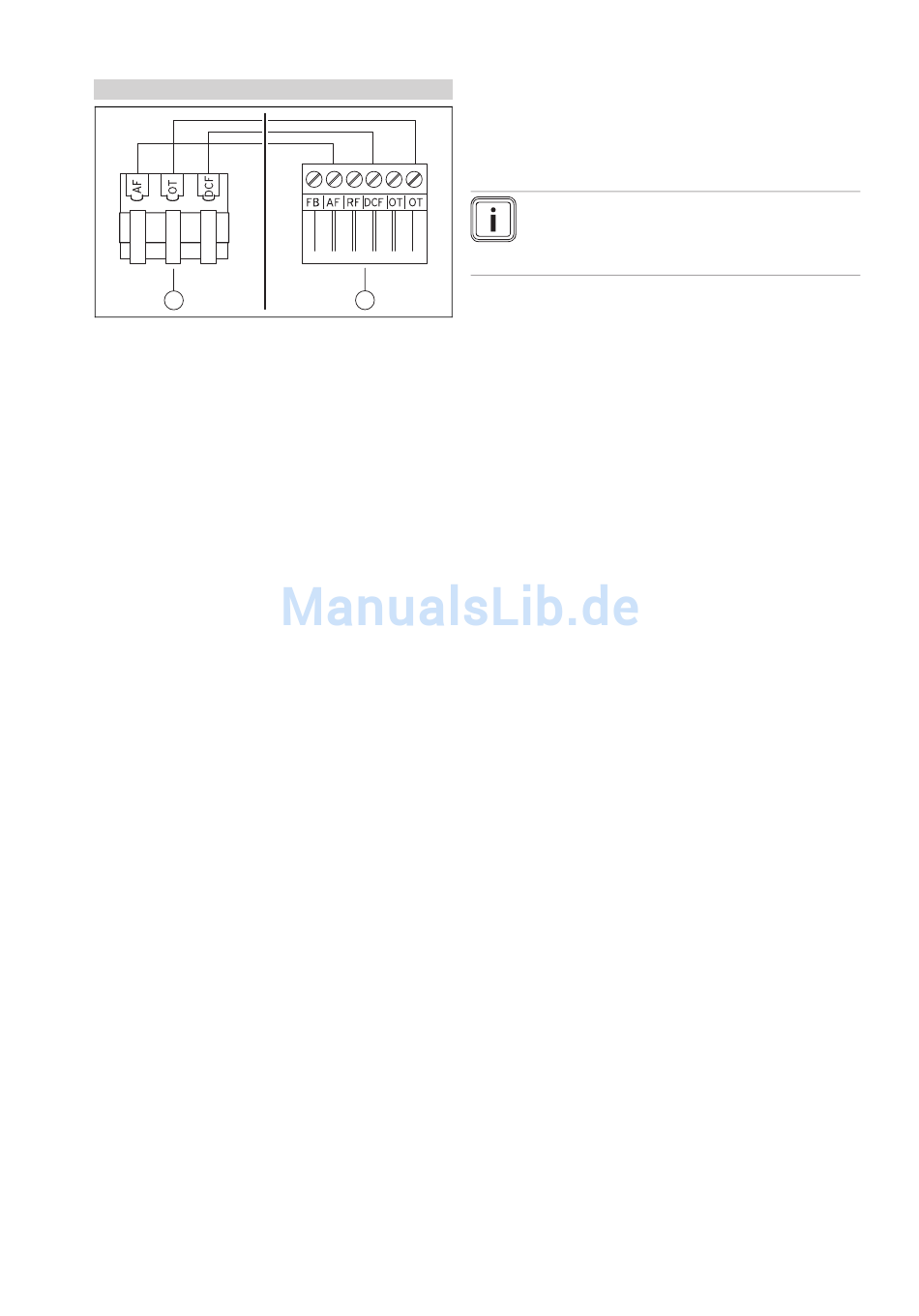

Schließen Sie das Anschlusskabel an die Klemm-
leiste des Außentemperaturfühlers (1) an.
3. Schließen Sie das Anschlusskabel an den 6‑poligen
Randstecker des Wärmeerzeugers (2) an.
4. Führen Sie das Anschlusskabel mit dem 6‑poligen
Randstecker in den Schaltkasten des Wärmeerzeugers.
5. Stecken Sie den 6‑poligen Randstecker auf Steckplatz
X41 der Leiterplatte des Schaltkastens.
6 Inbetriebnahme
Wenn Sie das System nach der Elektroinstallation zum
ersten Mal in Betrieb nehmen, dann starten automatisch die
Installationsassistenten der Komponenten. Stellen Sie die
erforderlichen Werte zuerst bei den Komponenten und dann
beim Regler ein.
Installationsassistent (→ Seite 27)
Nachdem Sie den Installationsassistenten durchlaufen
haben, erscheint Installation abgeschlossen auf dem
Display. Wenn Sie die Auswahltaste OK drücken, gelangen
Sie in die Systemkonfiguration der Fachhandwerkerebene.
Alle weiteren Werte stellen Sie in der Fachhandwerkerebene
und der Bedienebene des Betreibers ein.
Fachhandwerkerebene (→ Seite 27)
Bedienebenen (→ Betriebsanleitung, Anhang A.2)
Alle Einstellungen, die Sie über den Installationsassistenten
vorgenommen haben, können Sie später über die Bediene-
bene des Betreibers oder die Fachhandwerkerebene ändern.
7 Übergabe an den Betreiber
▶
Informieren Sie den Betreiber über die Handhabung und
Funktion seines Produkts.
▶
Übergeben Sie dem Betreiber alle für ihn bestimmten
Anleitungen und Gerätepapiere zur Aufbewahrung.
▶
Nennen Sie dem Betreiber die Artikelnummer des Pro-
dukts.
▶
Gehen Sie die Betriebsanleitung mit dem Betreiber
durch.
▶
Beantworten Sie all seine Fragen.
▶
Weisen Sie den Betreiber insb. auf die Sicherheitshin-
weise hin, die der Betreiber beachten muss.
8
▶
Sorgen Sie dafür, dass der Betreiber alle Maßnahmen
zum Legionellenschutz kennt, um die geltenden Vorga-
ben zur Legionellenprophylaxe zu erfüllen.
8

Bedien- und Anzeigefunktionen

2
Der Regler verfügt über die Ebene für den Betreiber und die
Ebene für den Fachhandwerker.
Die Einstell- und Ablesemöglichkeiten für den Betreiber, das
Bedienkonzept und ein Beispiel zur Bedienung sind in der
Betriebsanleitung des Reglers beschrieben.
Die Einstell- und Ablesemöglichkeiten für den Fachhand-
werker finden Sie über Auswahltaste Menü → Fachhand-
werkerebene → Code eingeben.
Fachhandwerkerebene (→ Seite 27)
Die Pfadangabe am Anfang der Beschreibung einer Funk-
tion gibt an, wie Sie in der Menüstruktur zu dieser Funktion
gelangen. In den eckigen Klammern wird die Gliederungs-
ebene angezeigt, zu der die Funktion gehört.
Die Beschreibung der Funktionen für HEIZKREIS1, ZONE1,
Wärmepumpe 1, Wärmeerzeuger 1 und Solarspeicher 1,
gilt stellvertretend für alle vorhandenen Heizkreise, Zonen,
Wärmepumpen, Wärmeerzeuger und Solarspeicher. Wenn
eine Funktion nur für bestimmte Heizkreise, Zonen, Wärme-
pumpen, Wärmeerzeuger und Solarspeicher gilt, dann ist
das bei der Funktion vermerkt.
8.1

Serviceinformationen

8.1.1

Kontaktdaten eingeben

Menü → Fachhandwerkerebene → Serviceinformationen
→ Kontaktdaten eingeben
–
Sie können Ihre Kontaktdaten (Firma und Telefonnum-
mer) im Regler eingeben.
–
Sobald das Datum für den nächsten Wartungstermin
erreicht ist, kann sich der Betreiber Ihre Daten im Display
des Reglers anzeigen lassen.
8.1.2

Wartungsdatum eingeben

Menü → Fachhandwerkerebene → Serviceinformationen
→ Wartungsdatum
–
Sie können ein Datum (Tag, Monat, Jahr) für die nächste
regelmäßige Wartung im Regler speichern.
Wenn das Datum für ein Wartungstermin erreicht ist, dann
erscheint in der Grundanzeige eine Wartungsmeldung.
Hinweis
Die in diesem Kapitel beschriebenen Funktionen
stehen nicht für alle Systemkonfigurationen zur
Verfügung.
