Elektroinstallation; Regler An Wärmeerzeuger Anschließen; Regler An Lüftungsgerät Anschließen; Außentemperaturfühler Anschließen - Vaillant multiMATIC VRC 700/4 Installationsanleitung

Alternative 2 / 2
2.
Bedingungen: Außentemperaturfühler VRC 9535
▶
Bohren Sie Löcher entsprechend den Befestigungs-
öffnungen (1).
3. Verlegen Sie das Anschlusskabel (3) gemäß Abbildung.
4. Nehmen Sie den Gehäusedeckel (5) ab.
5. Lösen Sie die Überwurfmutter (2) und schieben Sie
das Anschlusskabel von unten durch die Kabeldurch-
führung.
6. Ziehen Sie die Überwurfmutter an.
◁
Die Dichtung in der Kabeldurchführung passt sich
dem Durchmesser des verwendeten Kabels an.
7. Schließen Sie den Außentemperaturfühler an.
(→ Seite 7)
8. Legen Sie die Dichtung zwischen Wandsockel und
Gehäusedeckel.
9. Befestigen Sie den Gehäusedeckel.
5

Elektroinstallation

Wenn Sie die eBUS-Leitung anschließen, dann müssen
Sie nicht auf die Polung achten. Wenn Sie die beiden An-
schlüsse vertauschen, dann ist die Kommunikation nicht be-
einträchtigt.
5.1 Regler an Wärmeerzeuger anschließen
1. Gehen Sie beim Öffnen des Schaltkastens des Wärme-
erzeugers vor, wie in der Installationsanleitung des
Wärmeerzeugers beschrieben.
2. Schließen Sie die eBUS-Leitung an die eBUS-Klemmen
im Wandsockel des Reglers an.
3. Schließen Sie die eBUS-Leitung an die eBUS-Klemmen
des Wärmeerzeugers an.
0020196675_03 multiMATIC Installationsanleitung
1
2
3
5
4
2
3
Elektroinstallation 5
5.2 Regler an Lüftungsgerät anschließen
1. Gehen Sie beim Anschließen des Reglers an das Lüf-
tungsgerät vor, wie in der Installationsanleitung des Lüf-
tungsgeräts beschrieben.
Bedingungen: Lüftungsgerät ohne VR 32 an den eBUS angeschlossen,
Lüftungsgerät ohne Vaillant Wärmeerzeuger
▶
Schließen Sie die eBUS-Leitung an die eBUS-Klemmen
im Wandsockel des Reglers an.
▶
Schließen Sie die eBUS-Leitung an die eBUS-Klemmen
des Lüftungsgeräts an.
Bedingungen: Lüftungsgerät mit VR 32 an den eBUS angeschlossen,
Lüftungsgerät mit einem oder mehreren Vaillant Wärmeerzeugern
▶
Schließen Sie die eBUS-Leitung an die eBUS-Klemmen
im Wandsockel des Reglers an.
▶
Schließen Sie die eBUS-Leitung an den gemeinsamen
eBUS der Wärmeerzeuger an.
▶
Stellen Sie den Adressschalter des VR 32 im Lüftungs-
gerät auf Position 3 ein.
5.3 Außentemperaturfühler anschließen
Hinweis
Wenn ein Zusatzmodul angeschlossen ist, dann
beachten Sie bei der elektrischen Installation des
Außentemperaturfühlers die Anleitung des Zu-
satzmoduls.
1. Gehen Sie beim Anschluss des Außentemperaturfüh-
lers vor, wie in der Installationsanleitung des Wärme-
erzeugers beschrieben.
Alternative 1 / 2
2.

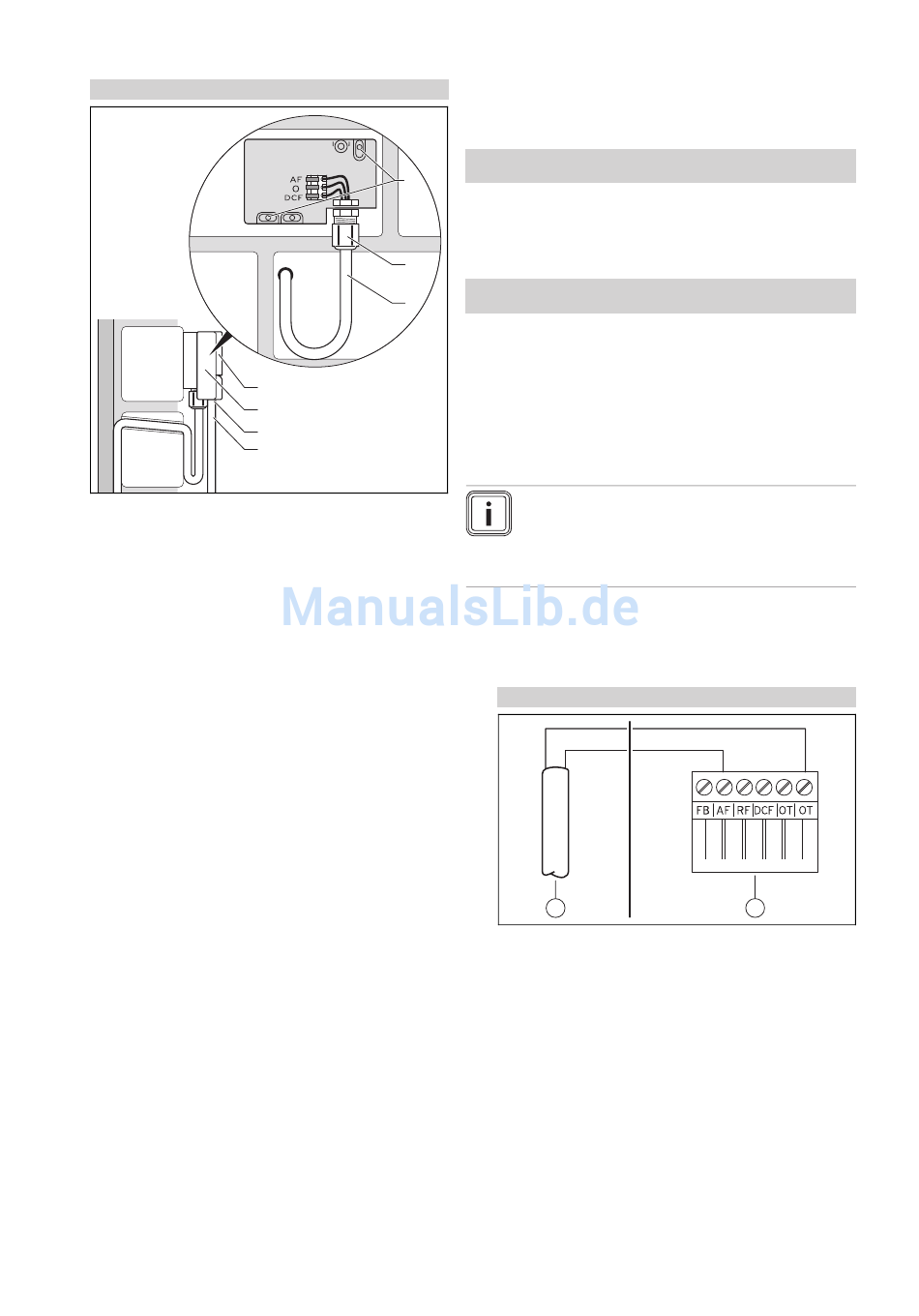

Bedingungen: Außentemperaturfühler VRC 693
1
▶
Schließen Sie das Anschlusskabel an die Klemmen
des Außentemperaturfühlers (1) an.
2
7
