Märklin m83 Bedienungsanleitung

Werbung

Inhaltsverzeichnis
ON
1 2 3 4 5 6 7 8 9 10

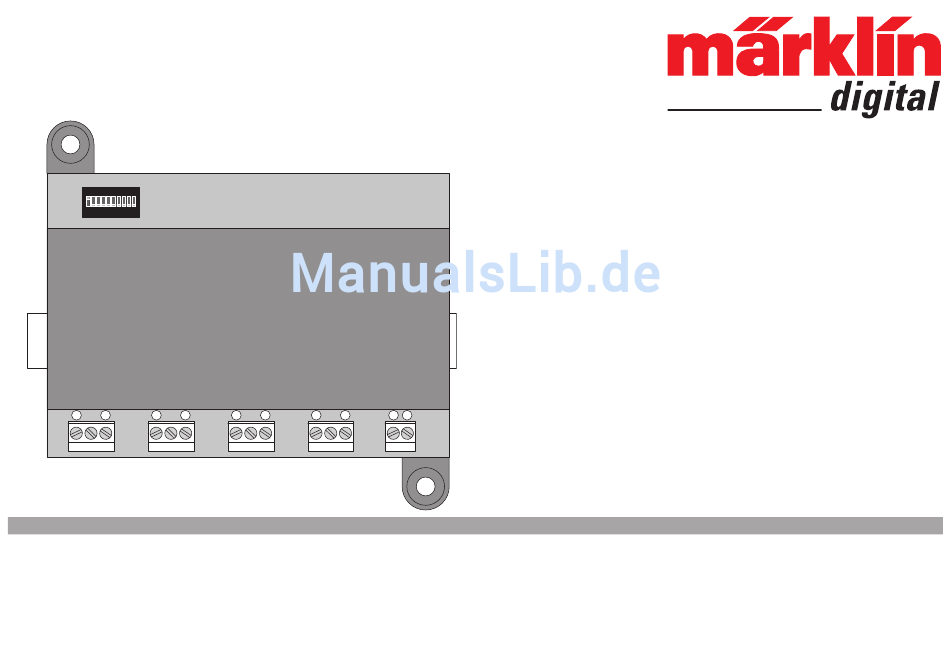

Weichendecoder m83
60832

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Märklin m83

Inhaltszusammenfassung für Märklin m83

  • Seite 1 1 2 3 4 5 6 7 8 9 10 Weichendecoder m83 60832...
  • Seite 2 66360+60822...
  • Seite 4: Inhaltsverzeichnis

    Sicherheitshinweise Consignes de sécurité Allgemeine Hinweise Informations générales Einstellen der Adresse Réglage de l’adresse sur le commutateur Einstellen der Betriebsart Réglage du mode de fonctionnement Elektrischer Anschluss Raccordement électrique Betrieb unter MM (Motorola) Fonctionnement en mode MM (Motorola) Fonctionnement en mode DCC Betrieb unter DCC Der Anmeldeprozess mit mfx Processus de connexion avec mfx...
  • Seite 5 Advertencias de seguridad Säkerhetsinstruktioner Informaciones generales Allmänna informationer Confi guración del modo de funcionamiento Inställning av drift-typ Conexión eléctrica Elanslutning Funcionamiento con MM (Motorola) Körning med MM (Motorola) Funcionamiento en DCC Körning med DCC El proceso de alta con mfx Inläsningsprocess med mfx Tabla de direcciones Adresstabell...
  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise • Der Decoder m83 ist zum Gebrauch für digitale Modellei- senbahnen mit den Digitalsystemen Motorola (MM), mfx 1 2 3 4 5 6 7 8 9 10 oder DCC bestimmt. • Die Bedienungsanleitung ist Bestandteil des Produktes und muss deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.
  • Seite 7: Einstellen Der Adresse

    Einstellen der Adresse An dem Weichendecoder m83 können bis zu 4 Weichen angeschlossen werden. Eingestellt wird die Adresse der ersten Weiche. Die 3 weiteren Weichen bekommen automa- tisch die entsprechenden Folgeadressen. An dem Dip-Schalter sind insgesamt 10 einzelne Schalter. Die Adresse wird mit den Schaltern 1 bis 9 eingestellt.
  • Seite 8: Elektrischer Anschluss

    Elektrischer Anschluss (siehe Seite 2) Betrieb unter MM (Motorola) Der Decoder m83 benötigt nur den Anschluss an den Fahr- Für den Betrieb des m83 unter MM muss der Dip-Schalter 10 strom (Gleis) und an die zu schaltenden Weichen. Zusätzlich auf „OFF“ stehen.
  • Seite 9: Adresstabelle

    Adresstabelle Weichen- Weichen- Dip-Schalter Dip-Schalter einzel- einzel- adressen adressen 1 – 4 — — — — — — — — 81 – 84 — — — — — — 5 – 8 — — — — — — — — 85 –...
  • Seite 10: Safety Notes

    • The housing may not be opened. 1 Dip switches for setting the address • The m83 decoder is designed for use in dry areas only. 2 Connection socket for 66360/66365 (only in conjunction • The LEDs in this item correspond to Laser Class 1 accor- with 60822) ding to Standard EN 60825-1.
  • Seite 11: Setting The Address With The Switches

    Setting the Address with the Switches Up to 4 turnouts can be connected to the m83 turnout decoder. The address is set for the first turnout. The other 3 turnouts automatically receive the corresponding consecu- tive addresses. There are 10 individual dip switches. The address is set with switches 1 to 9.
  • Seite 12: Electrical Connections

    Electrical Connections (see page 2) MM (Motorola) mode The m83 decoder only needs to be connected to the track To set the m83 mode to MM, you must set DIP switch 10 to current and to the turnouts to be controlled. The decoder “OFF”.
  • Seite 13: Table Of Adresses

    Table of adresses Individual Individual Dip Switches Dip Switches Turnout Turnout Addresses Addresses 1 – 4 — — — — — — — — 81 – 84 — — — — — — 5 – 8 — — — — — — — — 85 –...
  • Seite 14: Consignes De Sécurité

    Consignes de sécurité • Le décodeur m83 est destiné à être utilisé pour les trains miniatures digitalisés avec les systèmes numériques 1 2 3 4 5 6 7 8 9 10 Motorola (MM), mfx ou DCC. • La notice d’utilisation fait partie intégrante du produit ;...
  • Seite 15: Réglage De L'adresse Sur Le Commutateur

    Réglage de l’adresse sur le commutateur Jusqu’à 4 aiguillages peuvent être raccordés au décodeur d’aiguillage m83. L’adresse réglée est celle du premier aiguillage. Les adresses de chaînage correspondantes sont automatiquement attribuées aux 3 autres aiguillages. Au total, 10 commutateurs différents sont raccordés au commutateur DIP.
  • Seite 16: Raccordement Électrique

    Fonctionnement en mode MM (Motorola) Le décodeur m83 doit seulement être raccordé au courant Pour utiliser le m83 en mode MM, l‘interrupteur DIP 10 doit de traction (voie) et aux aiguillages à commuter. En outre, le être réglé sur „OFF“.
  • Seite 17: Tableau Des Adresses

    Tableau des adresses Adresses Adresses Commutateur DIP Commutateur DIP indivi- indivi- duelles duelles d’aiguillage d’aiguillage 1 – 4 — — — — — — — — 81 – 84 — — — — — — 5 – 8 — — — — — — — — 85 –...
  • Seite 18: Veiligheidsaanwijzingen

    Veiligheidsaanwijzingen • De decoder m83 is bestemd voor het gebruik op digitale modelbanen met het digitaalsysteem Motorola (MM), mfx 1 2 3 4 5 6 7 8 9 10 of DCC. • De gebruiksaanwijzing is onderdeel van het product en moet derhalve bij de overdracht van het product meege- geven worden.
  • Seite 19: Instellen Van Het Adres Met De Schakelaars

    Instellen van het adres met de schakelaars Op de wisseldecoder m83 kunnen max. 4 wissels aangeslo- ten worden. Het adres van de eerste wissel wordt ingesteld. De volgende 3 wissels krijgen automatisch de daaropvol- gende adressen toegewezen. De dipschakelaar bevat 10 schakelaartjes. Het adres wordt met de schakelaars 1 t/m 9 ingesteld.
  • Seite 20: Elektrische Aansluiting

    Elektrische aansluiting (zie pagina 2) Bedrijf met MM (Motorola) De decoder m83 behoeft alleen een aansluiting op de Voor het bedrijf van de m83 met MM moet de dipschakelaar rijstroom (rails) en op de wissels die geschakeld moeten 10 op “OFF” staan.
  • Seite 21: Adrestabel

    Adrestabel Dipschakelaar Dipschakelaar Wisselad- Wisselad- ressen ressen 1 – 4 — — — — — — — — 81 – 84 — — — — — — 5 – 8 — — — — — — — — 85 – 88 —...
  • Seite 22: Advertencias De Seguridad

    Advertencias de seguridad • El decoder m83 ha sido concebido para su uso en maquetas digitales con los sistemas digitales Motorola 1 2 3 4 5 6 7 8 9 10 (MM), mfx o DCC. • Las instrucciones de empleo forman parte integrante del producto y, por este motivo, deben conservarse y entregar- se al nuevo comprador en el caso de venta del producto.
  • Seite 23: Configuración Del Modo De Funcionamiento

    Es posible conectar al decoder de desvío m83 hasta 4 desvíos. Se configura la dirección del primer desvío. A los 3 desvíos restantes se les asignan automáticamente las correspondientes direcciones sucesivas. El interruptor DIP está compuesto por un total de 10 micro- interruptores individuales.
  • Seite 24: Conexión Eléctrica

    Funcionamiento con MM (Motorola) El decoder m83 necesita sólo la conexión a la corriente Para el funcionamiento del m83 en el modo MM, el microin- de tracción (vía) y a los desvíos que se desee maniobrar. terruptor DIP 10 debe estar en la posición „OFF“.
  • Seite 25: Tabla De Direcciones

    Tabla de direcciones Direcciones Direcciones Microinterruptores DIP Microinterruptores DIP individuales individuales de desvío de desvío 1 – 4 — — — — — — — — 81 – 84 — — — — — — 5 – 8 — — — — — — — — 85 –...
  • Seite 26: Avvertenze Di Sicurezza

    Avvertenze di sicurezza • Il Decoder m83 è progettato per l’utilizzo per ferrovie in miniatura digitali con i sistemi Digital Motorola (MM), mfx 1 2 3 4 5 6 7 8 9 10 oppure DCC. • Le istruzioni di impiego sono parti costitutive del prodotto e devono pertanto venire preservate nonché...
  • Seite 27: Impostazione Del Tipo Di Funzionamento

    Al Decoder da deviatoi m83 possono venire collegati sino a 4 deviatoi. Viene impostato l’indirizzo del primo deviatoio. Gli altri 3 deviatoi ricevono automaticamente i corrispondenti indirizzi successivi. Sul commutatore Dip vi sono complessivamente 10 commu- tatori singoli. L’indirizzo viene impostato con i commutatori da 1 sino a 9.
  • Seite 28: Collegamento Elettrico

    Collegamento elettrico (si veda a pagina 2) Funzionamento sotto MM (Motorola) Il Decoder m83 ha bisogno soltanto il collegamento alla Per il funzionamento dello m83 sotto MM il commutatore Dip corrente di trazione (binario) ed al deviatoio da commutare. 10 deve trovarsi su „OFF“.
  • Seite 29: Tabella Degli Indirizzi

    Tabella degli indirizzi Indirizzi Indirizzi Commutatori Dip Commutatori Dip singolo singolo deviatoio deviatoio 1 – 4 — — — — — — — — 81 – 84 — — — — — — 5 – 8 — — — — — — — — 85 –...
  • Seite 30: Säkerhetsinstruktioner

    • VARNING! Funktionsbetingade vassa kanter och spetsiga delar. • Kåpan får inte öppnas. • Dekoder m83 får endast användas inomhus i torra rum. 1 Dipswitchar för inställning av adressen • Inbyggda LED (lysdioder) motsvarar laser-klass 1 enligt 2 Anslutningskontakter för 66360 (endast i förbindelse Ennorm 60825-1.
  • Seite 31: Inställning Av Drift-Typ

    Upp till 4 växlar kan anslutas till växeldekoder m83. Endast den första växelns adresser ställs in. De 3 följande växlarna får automatiskt motsvarande efterföljande adresser. Det finns totalt 10 separata spakar på dipswitchen. Dekoder- adressen ställs in med spakarna 1 till och med 9.
  • Seite 32: Elanslutning

    Elanslutning (se sida 2) Körning med MM (Motorola) Dekoder m83 behöver endast anslutas till körströmmen (till För användning av dekoder m83 med MM måste kontakt nr spåret) samt till de växlar som ska styras. Dessutom kan 10 vara ställd på ”OFF”.
  • Seite 33: Adresstabell

    Adresstabell Enskilda Enskilda Dipswitchar Dipswitchar växelad- växelad- resser resser 1 – 4 — — — — — — — — 81 – 84 — — — — — — 5 – 8 — — — — — — — — 85 –...
  • Seite 34: Sikkerhedshenvisninger

    • OBS! Funktionsbetingede skarpe kanter og spidser. • Huset må ikke åbnes. • Dekoder m83 er udelukkende beregnet til brug i tørre rum. 1 Dip-afbryder til indstilling af adresser • De indbyggede lysdioder svarer til laserklasse 1 i henhold 2 Tilslutningsbøsning til 66360 (kun i forbindelse med 60822)
  • Seite 35: Indstilling Af Driftsmodus

    Der kan tilsluttes indtil 4 sporskifter til sporskiftedekoderen m83. Adressen på første sporskifte bliver tilsluttet. De 3 følgende sporskifter får automatisk de tilsvarende følgea- dresser. Ved dip-afbryderen er der i alt 10 enkelte kontakter. Adres- sen bliver indstillet med kontakterne 1 til 9.
  • Seite 36: Elektrisk Tilslutning

    Drift i MM (Motorola) Dekoderen m83 behøver kun tilslutningen til kørestrømmen Til drift af m83 i MM skal dip-switch 10 sættes til „OFF“. (spor) og til de sporskifter, der skal kobles. Yderligere kan De tilsluttede sporskifter kan nu styres og aktiveres med de dekoderen tilsluttes netkoblingsdelen 66360 (kun i forbin- forud indstillede adresser.
  • Seite 37: Adressetabel

    Adressetabel Enkelta- Enkelta- Dip-afbryder Dip-afbryder dresser for dresser for skiftespor skiftespor 1 – 4 — — — — — — — — 81 – 84 — — — — — — 5 – 8 — — — — — — — — 85 –...
  • Seite 40 Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certification for FCC com- pliance and an adjustment if necessary. Use in the USA without this certification is not permitted and absolves us of any liability.
