LaserLiner MultiWet-Master Compact Plus Bedienungsanleitung
Materialfeuchtemessgerät
Verwandte Anleitungen für LaserLiner MultiWet-Master Compact Plus
Inhaltszusammenfassung für LaserLiner MultiWet-Master Compact Plus

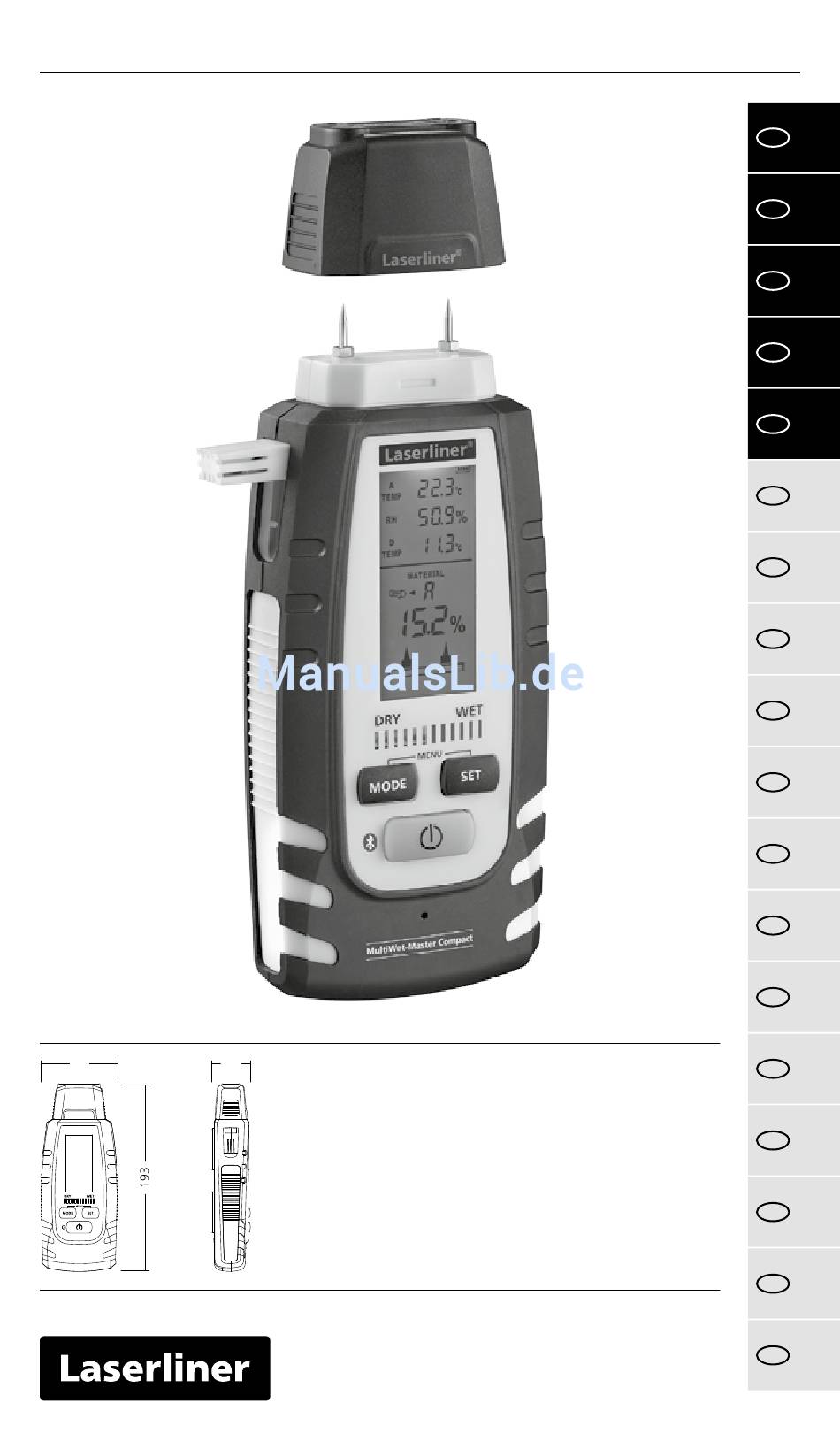

- Seite 1 MultiWet-Master Compact Plus...
-
Seite 2: Allgemeine Sicherheitshinweise
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube- wahren und bei Weitergabe des Gerätes mitzugeben. Funktion / Verwendung Das vorliegende universelle Materialfeuchtemessgerät arbeitet nach dem Kapazitiv- und Widerstandsmessverfahren. -
Seite 3: Hinweise Zur Wartung Und Pflege

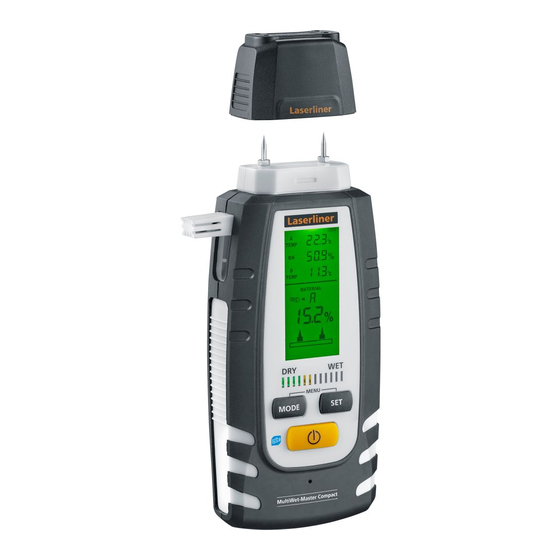

Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein. – Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp MultiWet-Master Compact Plus den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Radio Equipment Richtlinie 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitäts- erklärung ist unter der folgenden Internetadresse verfügbar:... - Seite 4 Messspitzen Widerstandsmessverfahren Sensor Pads Kapazitivmessverfahren Ausklappbarer Sensor zur Messung von Umgebungs- temperatur und Luftfeuchte Batteriefach LC-Display Nass/Trocken LED-Anzeige Vorwahl des Messmodus (Widerstandsmessverfahren, Kapazitivmessverfahren) Materialauswahl MultiWet-Master Compact ON/OFF Bluetooth aktiv Umgebungstemperatur in °C / °F Relative Luftfeuchtigkeit in % Taupunkttemperatur in °C / °F Materialkennung Holz Widerstandsmessverfahren: A, B, C Kapazitivmessverfahren:...
-
Seite 5: Materialfeuchtemessung - Messverfahren Auswählen
MultiWet-Master Compact Plus Materialfeuchtemessung – Messverfahren auswählen Das Messgerät verfügt über zwei unterschiedliche Messverfahren. Die Messung mittels Widerstandsmessverfahren erfolgt über die Prüfspitzen, das Kapazitiv- messverfahren nutzt die Sensor Pads auf der Unterseite des Gerätes. Kapazitivmessverfahren Widerstandsmessverfahren Auswahl Messmodus Auswahl Messmodus... - Seite 6 Index-Modus Der Index-Modus dient zum schnellen Aufspüren von Feuchtigkeit durch Ver- gleichsmessungen, ohne die direkte Ausgabe der Materialfeuchte in %. Der ausgegebene Wert (0 bis 1000) ist ein indizierter Wert, der mit zunehmender Materialfeuchte steigt. Die Messungen, die im Index-Modus vorgenommen werden, sind materialunabhängig bzw.
- Seite 7 MultiWet-Master Compact Plus Holzgruppe B Agba Emien Lärche, europ. Ahorn, Berg-, Weiß- Erle, -Gemeine Limba Ahorn, Rot- Esche, -Gemeine Makoré Ahorn, Schwarz Eucalyptus largiflorens Pappel, alle Amarant Fichte, europ. Pappel, Weiß- Andiroba Flindersia schottiana Pflaumenbaum, Zwetschgen- Aspe Fréne Roterle Balsabaum...
-
Seite 8: Umrechnungstabellen Index-Modus
Umrechnungstabellen Index-Modus Baustoffe Index-Modus 12 Elastizell-Estrich 18 Polysteren, Styropor 09 Zementestrich mit Bitumenzusatz 13 Gipsestrich 19 Weicherfaserplatte, Bitumen 14 Holzzementestrich 10 Zementestrich mit Kunststoffzusatz 15 Kalkmörtel 20 Zementgebundene Spanplatte 16 Zementmörtel ZM 1:3 11 ARDURAPID Zementestrich 17 Steinholz, Xylolite 21 Backstein, Ziegel Umrechnungstabelle Materialfeuchte Wert Index-... - Seite 9 MultiWet-Master Compact Plus Baustoffe Index-Modus 31 Permoxxboard 22 Gasbeton, Ytong PPW4, 27 Holz-Leimbau, Fichte, Rohdichte 0,55 Picea abies Karst. 23 Asbestzementplatten 28 Hackschnitzel, Weich- holz mit Stechfühler 24 Gips 25 Kalkstein 29 Heu, Flachs 26 MDF 30 Stroh, Getreide Umrechnungstabelle Materialfeuchte...
-
Seite 10: Nass/Trocken Led-Anzeige
Nass/Trocken LED-Anzeige Neben der numerischen Messwertanzeige in % relative Materialfeuchte bietet die LED-Anzeige eine zusätzliche materialabhängige Auswertung der Feuchte. Mit zunehmendem Feuchtegehalt verändert sich die LED-Anzeige von links nach rechts. Die 12-stellige LED-Anzeige unterteilt sich in 4 grüne (trocken), 3 gelbe (feucht) und 5 rote (nass) Segmente. -
Seite 11: Einstellen Der Temperatureinheit
MultiWet-Master Compact Plus Einstellen der Temperatureinheit Die Einheit für die Umgebungstemperatur und die Materialkompensation ist jeweils in °C oder in °F einstellbar. Diese Einstellung wird dauerhaft gespeichert. 2 sec Holzfeuchte-Temperatur-Kompensation Die relative Materialfeuchte von Holz ist abhängig von der Temperatur. Das Ge- rät kompensiert automatisch unterschiedliche Holztemperaturen, indem es die... -
Seite 12: Lcd-Backlight
LCD-Backlight Für die LED-Beleuchtung können 3 unterschiedliche Einstellungen vorgenommen werden: AUTO: Displaybeleuchtung schaltet sich bei Inaktivität aus bzw. bei Messvorgängen automatisch wieder ein. Displaybeleuchtung permant eingeschaltet OFF: Displaybeleuchtung permant ausgeschaltet Diese Einstellung wird dauerhaft gespeichert. 2 sec AUTO-OFF Funktion Für die AUTO-OFF Funktion können 3 unterschiedliche Einstellungen vorgenommen werden: Gerät schaltet sich automatisch nach 3 Minuten aus OFF:... - Seite 13 MultiWet-Master Compact Plus Selbsttest-Funktion 2 sec MultiWet-Master Compact Anwendungshinweise Widerstandsmessverfahren 16.1 Materialfeuchte messen MultiWet-Master Compact Vergewissern Sie sich, dass an der zu messenden Stelle keine Versorgungs- leitungen (elektrische Leitungen, Wasserrohre...) verlaufen oder sich ein metallischer Untergrund befindet. Die Messelektroden so weit wie möglich ins Messgut stecken, allerdings niemals gewaltsam in das Messgut einschlagen, da das Gerät dadurch beschädigt werden kann.
-
Seite 14: Mineralische Baustoffe
16.2 Holz Die zu messende Stelle sollte unbehandelt und frei von Ästen, Schmutz oder Harz sein. Es sollten keine Messung an Stirnseiten durch- geführt werden, da das Holz hier besonders schnell trocknet und somit zu verfälschten Messergebnissen führen würde. Führen Sie mehrere Vergleichsmessungen durch. -
Seite 15: Allgemeine Anwendungshinweise
MultiWet-Master Compact Plus – Es ist darauf zu achten, dass die Sensor Pads einen guten Kontakt zum Material ohne Lufteinschlüsse erhalten. – Durch den Anpressdruck werden Unebenheiten der Oberfläche, sowie kleine Staubpartikel ausgeglichen. – Oberfläche des Messguts sollte frei von Staub und Schmutz sein. - Seite 16 ®* (z.B. Smartphone, Tablet). Die Systemvoraussetzung für eine Bluetooth -Verbindung finden Sie unter ®* http://laserliner.com/info?an=ble Das Gerät kann eine Bluetooth -Verbindung mit Bluetooth 4.0 kompatiblen ®* Endgeräten aufbauen. Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hängt stark von den Umgebungsbedingungen, wie z.
- Seite 17 MultiWet-Master Compact Plus Technische Daten Widerstandsmessverfahren, Kapazitivmessver- Messprinzip / Sensor fahren, Luftfeuchte, Umgebungstemperatur Materialien 108 Holzarten, 31 Baustoffsorten Widerstandsmessverfahren: Holz: ± 1% (5% … 30%) ± 2% (<5% und >30%) Baustoffe: ± 0,15% Genauigkeit Kapazitivmessverfahren: (absolut) Holz: ± 2% Raumklimamessung: ±...
- Seite 83 MultiWet-Master Compact Plus...
