LaserLiner MultiWet-Master Bedienungsanleitung
Verwandte Anleitungen für LaserLiner MultiWet-Master
Inhaltszusammenfassung für LaserLiner MultiWet-Master

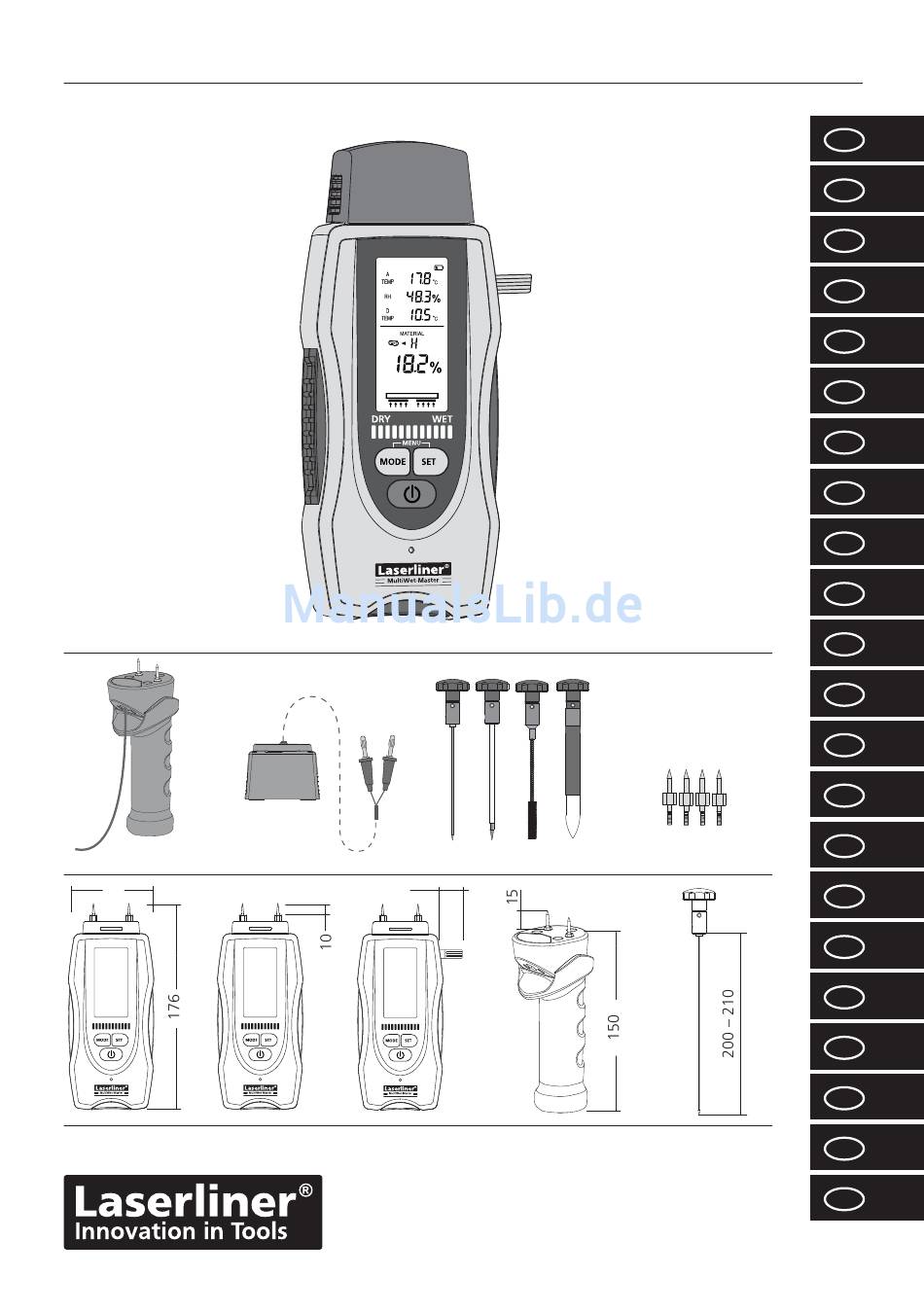

- Seite 1 MultiWet-Master 082.024 082.026A 082.026A 082.020.1 / 082.024.1...
- Seite 2 Lesen Sie die Bedienungsanleitung vollständig und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren. Funktion / Verwendung Das vorliegende universelle Materialfeuchtemessgerät arbeitet nach dem Widerstands- und Kapazitiv- messverfahren. Beim Kapazitivmessverfahren wird durch 2 leitfähige Gummikontakte an der Unterseite des Gerätes die feuchteabhängige Dielektrizität des Messgutes ermittelt und durch interne materialabhän- gige Kennlinien die relative Materialfeuchte in % berechnet.
-
Seite 3: Raumklima-Messung

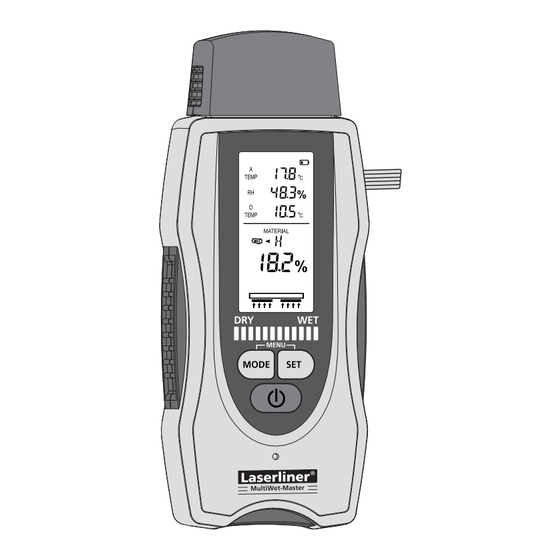

MultiWet-Master Batterieladung Materialkennung Baustoffe Widerstandsmessung: 1…19 Index-Modus Widerstandsmessung Kapazitive Messung Messwertanzeige in % relative Materialfeuchte Materialkennung Holz Widerstandsmessung: A, B, C Kapazitive Messung: S (Softwood), H (Hardwood) Taupunkttemperatur in °C / °F Relative Luftfeuchtigkeit in % Umgebungstemperatur in °C / °F... -
Seite 4: Messverfahren Auswählen
Messverfahren auswählen Widerstand Kapazitiv Das Messgerät verfügt über zwei unterschiedliche Messverfahren. Die Messung mittels Widerstandsmess- verfahren erfolgt über die Prüfspitzen, das Kapazitive- Messverfahren nutzt die Kontakt ächen auf der Unterseite des Gerätes. Mit der Taste „MODE“ wird zwischen den beiden Messverfahren umgeschaltet. Widerstandsmessverfahren / Material auswählen Beim Widerstandsmessverfahren stehen verschiedene Holz- und Baustoffe sowie der materialunabhängige Index-Modus zur Auswahl. -
Seite 5: Materialtabelle Widerstandsmessverfahren
MultiWet-Master Materialtabelle Widerstandsmessverfahren Holz Abachi Agba Khaya, Mahagonie Afrormosia Abura Ahorn Kiefer Hevea Afzelia Alder Kirschbaum Imbuia Birnbaum Alerce Kosipo Kokrodua Black Afara Amarant Lärche Niové Bidinkala Brasilkiefer Andiroba Limba Tola - Echt, Rot Buche Aspe Mahagonie Kork Dabema Balsa Makoré... -
Seite 6: Widerstandsmessverfahren / Materialfeuchte Messen
Widerstandsmessverfahren / Materialfeuchte messen Vergewissern Sie sich, dass an der zu messenden Stelle keine Versorgungsleitungen (elektrische Leitungen, Wasserrohre...) verlaufen oder sich ein metallischer Untergrund be ndet. Die Messelektroden so weit wie möglich ins Messgut stecken, allerdings niemals gewaltsam in das Messgut einschlagen, da das Gerät dadurch beschädigt werden kann. -
Seite 7: Materialtabelle Kapazitivmessverfahren
MultiWet-Master Materialtabelle Kapazitivmessverfahren Softwood Hölzer mit geringer Dichte: z.B. Fichte, Kiefer, Linde, Pappel, Zeder, Mahagoni Hardwood Hölzer mit höherer Dichte: z.B. Buche, Eiche, Esche, Birke Anwendungshinweise – leitende Gummikontakte vollständig auf das Messgut au egen und mit gleichmäßigem und leichtem Druck aufsetzen um einen guten Kontakt zu erreichen –... -
Seite 8: Einstellung Der Nass/Trocken-Schwellenwerte Im Index-Modus
Index-Modus Der Index-Modus dient zum schnellen Aufspüren von Feuchtigkeit durch Vergleichsmessungen, ohne die direkte Ausgabe der Materi- alfeuchte in %. Der ausgegebene Wert (0 bis 1000) ist ein indizierter Wert, der mit zunehmender Materialfeuchte steigt. Die Messungen, die im Index-Modus vorgenommen werden, sind materialunabhän- gig bzw. -
Seite 9: Nass/Trocken Led-Anzeige
MultiWet-Master Nass/Trocken LED-Anzeige Neben der numerischen Messwertanzeige in % relative Materialfeuchte, bietet die LED-Anzeige eine zu- sätzliche materialabhängige Auswertung der Feuchte. Mit zunehmendem Feuchtegehalt verändert sich die LED-Anzeige von links nach rechts. Die 12-stellige LED-Anzeige unterteilt sich in 4 grüne (trocken), 3 gelbe (feucht) und 5 rote (nass) Segmente. -
Seite 10: Lcd-Backlight
LCD-Backlight Für die LED-Beleuchtung können 3 unterschiedliche Einstellungen vorgenommen werden: AUTO: Displaybeleuchtung schaltet sich bei Inaktivität aus bzw. bei Mess- 1 sec vorgängen automatisch wieder ein. Displaybeleuchtung permant eingeschaltet OFF: Displaybeleuchtung permant ausgeschaltet Diese Einstellung wird dauerhaft gespeichert. Auto-Hold-Funktion Nachdem das Gerät aus dem Messgut gezo- gen wird, wird automatisch der letzte Mess- wert für ca. - Seite 11 MultiWet-Master Tiefen-Elektroden (Art.-Nr. 082.023) mit Verbindungskabel (Art.-Nr. 082.022) anschließen Verwendung der Tiefenelektroden 1. Einsteck-Tiefenelektrode rund (unisoliert, ø 2 mm) zur Feuchtemessung in Bau- und Dämmstoffen oder Messungen über Fugen oder Fugenkreuz. 2. Einsteck-Tiefenelektrode rund (isoliert, ø 4 mm) zur Feuchtemessung in verdeckt liegenden Bauteilebenen von mehrschaligen Wand- oder Deckenaufbauten.
-
Seite 12: Messspitzen Austauschen
Externe Handelektrode (Art.-Nr. 082.024) anschließen Die externe Handelektrode ist für alle Holzsorten und weiche Baustoffe geeignet. Die Selbsttest-Funktion kann auch mit der externen Handelektrode durchgeführt werden (vgl. Schritt 21). Achten Sie darauf, das die Verbindungskappe sicher mit dem MultiWet- Master verbunden ist. Bewahren Sie die Handelektrode bei Nichtgebraucht stets im Transportkoffer auf, um Verletzungen durch die spitzen... -
Seite 13: Technische Daten
EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info... - Seite 267 MultiWet-Master...
