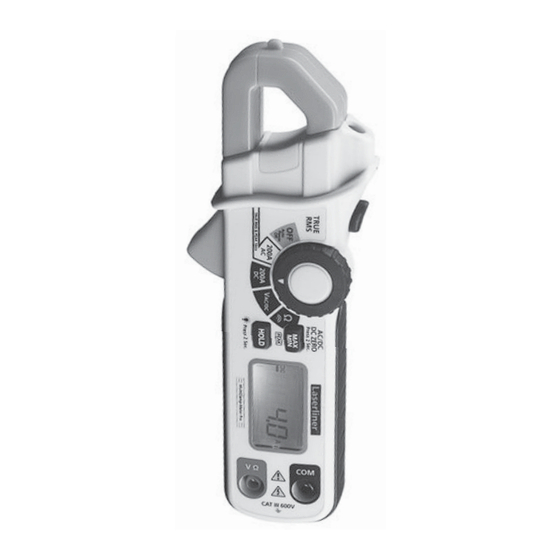

LaserLiner MultiClamp-Meter Pro Bedienungsanleitung
Strom- und spannungsmesszange
Verwandte Anleitungen für LaserLiner MultiClamp-Meter Pro
Inhaltszusammenfassung für LaserLiner MultiClamp-Meter Pro

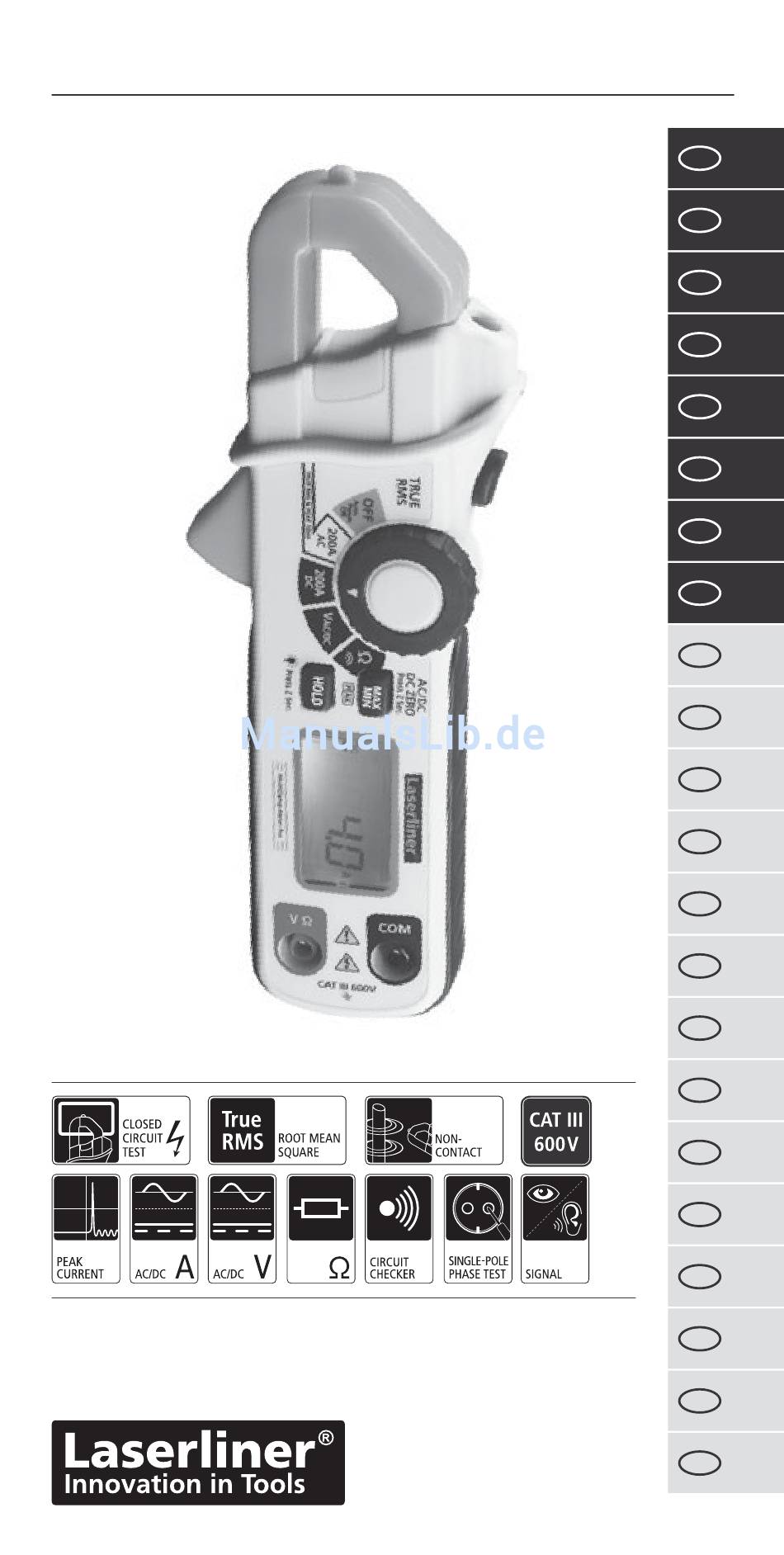

- Seite 1 MultiClamp-Meter Pro...
- Seite 2 Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren. Funktion/Verwendung Strom- und Spannungsmesszange zur Messung im Bereich der Überspannungskategorie CAT III bis max. 600V. Mit dem Messgerät können Gleich- und Wechselstrommessungen, Gleich- und Wechselspannungsmessungen, Widerstandmes- sungen und Durchgangsprüfungen innerhalb der spezi zierten Bereiche durchgeführt werden.
- Seite 3 MultiClamp-Meter Pro • Verwenden Sie das Gerät nicht in Umgebungen, die durch leitende Partikel belastet sind oder in denen es zu vorüber- gehender Leitfähigkeit durch auftretende Feuchtigkeit (z.B. durch Kondensation) kommt. • Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rück- ständen benetzt, darf unter Spannung nicht gearbeitet wer-...
- Seite 4 schwarz Sensor (berührungsloser Eingangsbuchse COM Spannungsdetektor) AC-Warning Stromzange Drücker zum Öffnen Taschenlampe der Zange Taschenlampe EIN /AUS Hold-Funktion / Hintergrundbeleuchtung Drehschalter zur EIN/AUS Einstellung der Messfunktionen Eingangsbuchse V Umschaltung 'PEAK‘, Messspitzen 'MAX/MIN‘, 'DCA Zero‘, Messkontakte 'AC/DC‘ LC-Display D E F G MAX/MIN-Anzeige Hold-Funktion Messwertanzeige...
- Seite 5 MultiClamp-Meter Pro AUTO-OFF Funktion Das Messgerät schaltet sich nach ca. 10 Minuten Inaktivität automatisch ab, um die Batterien zu schonen. Vorab ertönt ein Signal. Einsetzen der Batterie AC Strommessungen richtig falsch 1. Stellen Sie den Drehschalter auf die Position „200A AC“.
- Seite 6 True RMS (ACA / ACV) Das Gerät zeigt bei Messung von Wechselspannung/-strom den echten +Û Effektivwert unabhängig von der Kurvenform an. Scheitelwert Spitze-Spitze-Wert -Û Effektivwert Periodendauer DC Strommessungen richtig falsch 1. Stellen Sie den Drehschalter auf die Position „200A DC“ und drücken Sie zur Nullstellung die Taste MAX/MIN für 2 Sekunden gedrückt.
- Seite 7 MultiClamp-Meter Pro 4. Der gemessene Wert erscheint auf dem LC-Display. Durch Drücken der Taste „MAX/MIN“ werden die MAX/MIN-Werte ermittelt und der MIN-Wert und MAX-Wert wird angezeigt. Bei der Spannungsmessung darf die Funktions zur Widerstandsmessung und Durchgangsprüfung nicht eingeschaltet werden. DCA Zero Halten Sie vor der Messung von Gleichspannungen zur Nullstellung die Taste „MAX/MIN“...
- Seite 8 MAX/MIN-Funktion Drücken Sie die Taste „MAX/MIN“, um die Funktion zu aktivie- ren. Auf dem Display erscheint der gemessene „MAX“-Wert, der sich automatisch aktualisiert, wenn ein neuer „MAX“-Wert ermittelt wird. Bei erneutem Drücken der Taste erscheint der „MIN“-Wert. Dieser wird aktuallisiert, wenn ein neuer „MIN“-Wert ermittelt wird.
- Seite 9 MultiClamp-Meter Pro Spannungslokalisierung, berührungslos (AC-Warning) Der im Messgerät integrierte be- rührungslose Spannungsdetektor lokalisiert Wechselspannungen von 100V bis 600V. Schalten Sie hierzu das Gerät ein und führen Sie den Spannungssensor entlang des Mess- objektes (5 - 10 mm). Wird Wech- selspannung erkannt, leuchtet die Anzeige (9) auf.
-
Seite 10: Technische Daten
Technische Daten Funktion Bereich Genauigkeit AC Strom (50/60Hz) True RMS 200,0 AAC ± (2,5% + 8 Digits) DC Strom 200,0 ADC ± (2,0% + 5 Digits) DC Spannung 600,0 VDC ± (1,0% + 2 Digits) AC Spannung (50/60Hz) True RMS 600,0 VAC ±... - Seite 11 MultiClamp-Meter Pro EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter:...
- Seite 83 MultiClamp-Meter Pro...
