5. Ziehen Sie die beiden Schrauben, mit denen die SAS IF-Baugruppe am Gehäuse
befestigt ist, mit dem Kreuzschlitzschraubendreher Nr. 2 fest.
Siehe

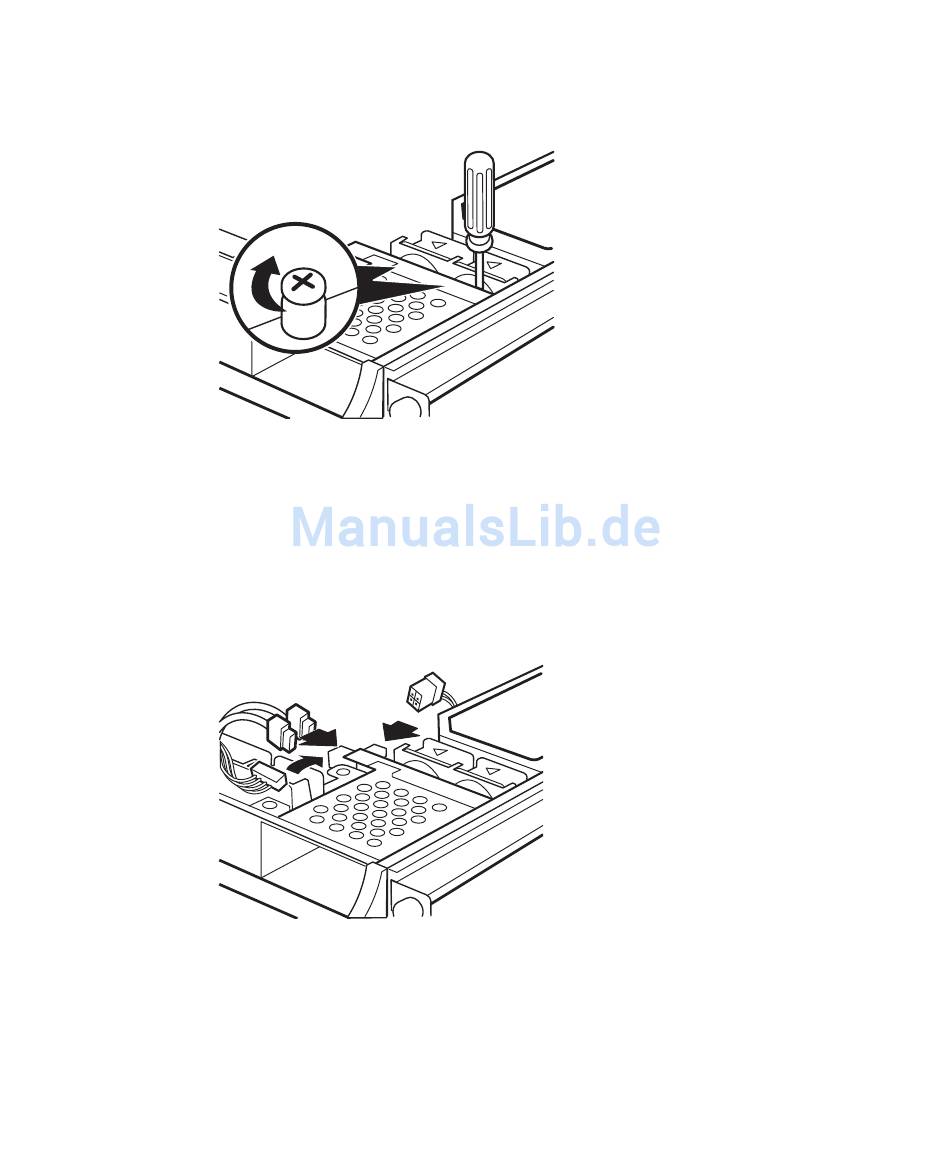

ABBILDUNG 4-27

Festziehen der Schrauben der SAS IF-Baugruppe

ABBILDUNG 4-27
6. Schließen Sie die Kabel in der folgenden Reihenfolge wieder an die SAS IF-
Baugruppe an:
Die zwei SAS-Kabel an J7
■
Das Kabel vom Netzteil an J501
■
Das Kabel von der DVD-Baugruppe an J5
■
Siehe
ABBILDUNG 4-28
Anschließen der Kabel an die SAS IF-Baugruppe
ABBILDUNG 4-28
7. Bauen Sie die Festplatten ein.
Siehe Abschnitt 2.2.2, „Einbauen des Festplattenlaufwerks" auf Seite
.
.
2-4.
Kapitel 4 Bauteile des Gehäuses 4-21
