Abbildung; Abziehen Der Sas-Kabel; Ziehen Der Sas-Kabel Aus Den Kabelhaltern; Kapitel 3 Bauteile Der Systemplatine - Sun Microsystems Netra 210 Wartungshandbuch

3. Bauen Sie die PCI-Karte aus.
Siehe Abschnitt 3.3.1, „Ausbauen der PCI-Karte" auf Seite
4. Ziehen Sie die zwei SAS Kabel von der SAS-Platine ab.
Siehe

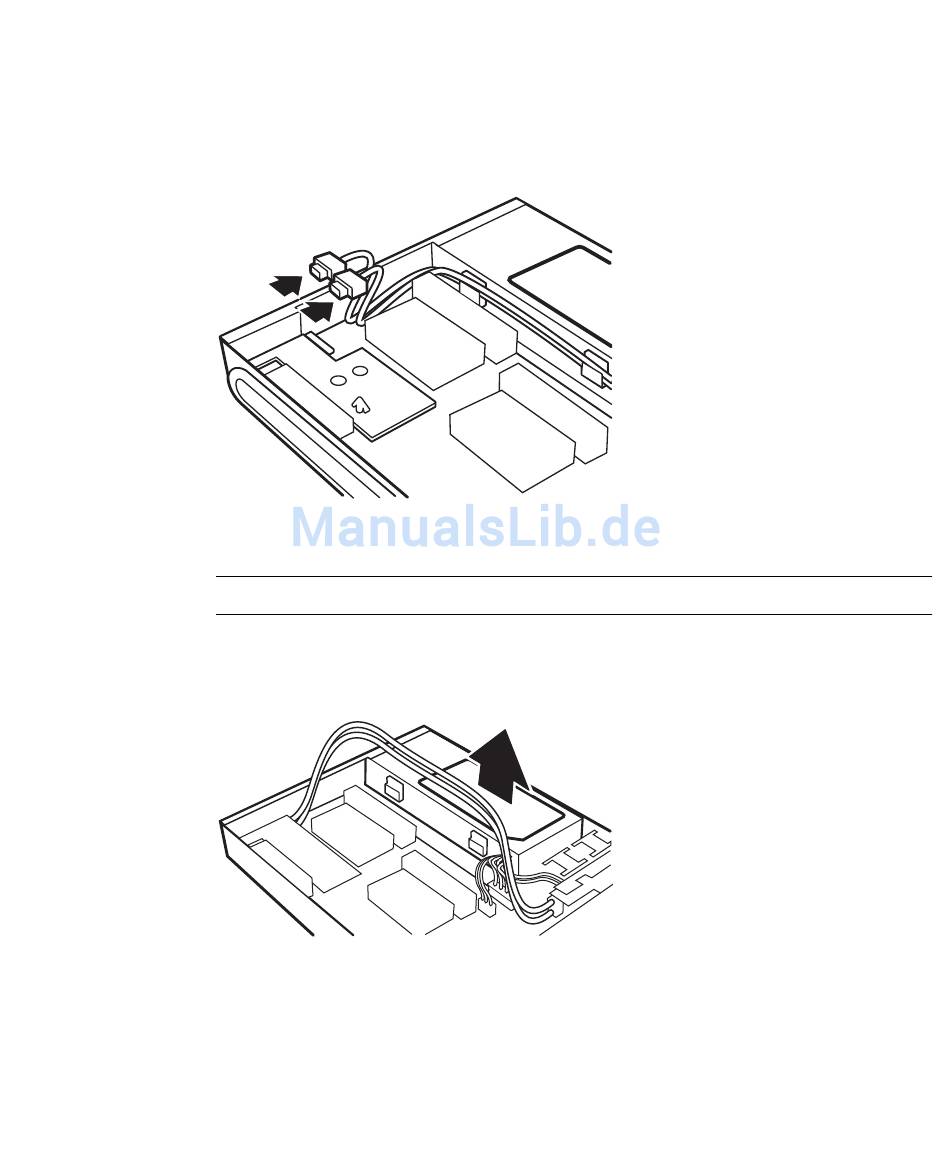

ABBILDUNG 3-14

Abziehen der SAS-Kabel

ABBILDUNG 3-14
Hinweis – Notieren Sie die Zuordnung zwischen Kabelfarbe und Steckverbinder.
5. Ziehen Sie die SAS-Kabel aus den Kabelhaltern am Netzteil.
Siehe
ABBILDUNG 3-15

Ziehen der SAS-Kabel aus den Kabelhaltern

ABBILDUNG 3-15
.
.
3-5.

Kapitel 3 Bauteile der Systemplatine

3-11
