3. Positionieren Sie das Gerät so, dass sich der Einbauort für die SAS-Platine vor
Ihnen befindet.
Die SAS-Platine wird unter der PCI-Karte hinten links auf der Systemplatine eingebaut.
4. Nehmen Sie die Ersatz-SAS-Platine aus dem Versandkarton und der
antistatischen Verpackung.
5. Richten Sie die Bohrungen in der SAS-Platine über den Kunststoff- und
Metallabstandshaltern aus.
6. Drücken Sie die linke Kante der SAS-Platine auf den Kunststoff-Abstandshalter.
Siehe

ABBILDUNG 3-19

7. Drücken Sie die linke Kante der SAS-Platine auf den Kunststoff-Abstandshalter.
Siehe
8. Drehen Sie die Schraube an der Rückseite der SAS-Platine links mit dem
Kreuzschlitzschraubendreher Nr. 2 ein.
Siehe
ABBILDUNG 3-20
3-14 Netra 210 Server Wartungshandbuch • März 2006
.

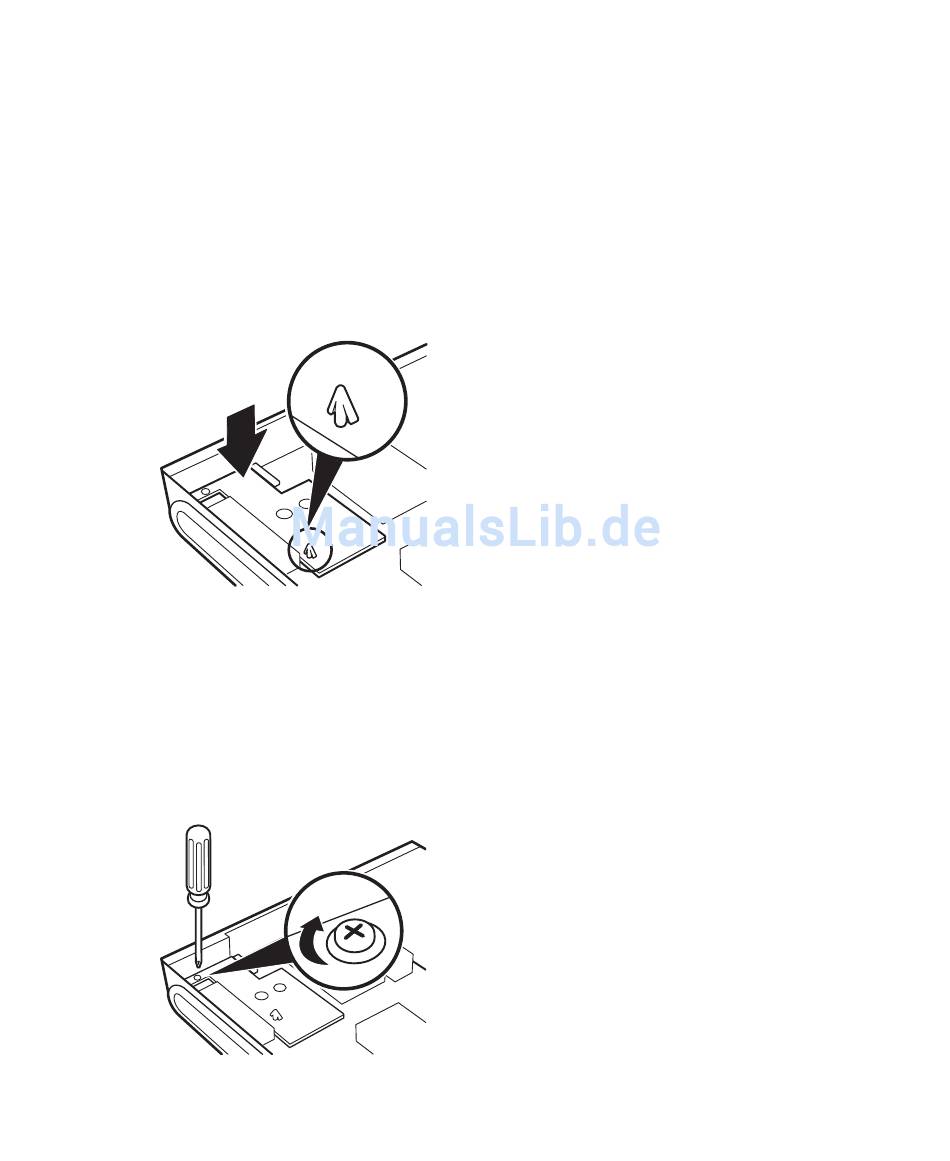

ABBILDUNG 3-19

Einbauen der SAS-Platine

.
ABBILDUNG 3-19
.
ABBILDUNG 3-20

Eindrehen der Schraube der SAS-Platine
