4.6

Austauschen der SAS IF-Baugruppe

4.6.1

Ausbauen der SAS IF-Baugruppe

1. Fahren Sie den Server herunter, bauen Sie den Server aus dem Rack aus, öffnen Sie
die Frontblende und entfernen Sie die obere Abdeckung sowie den Luftleitkanal.
Siehe
■
Siehe
■
Siehe
■
Siehe
■
2. Positionieren Sie das Gerät so, dass sich die SAS IF-Baugruppe vor Ihnen befindet.
Die SAS IF-Baugruppe befindet sich vorne rechts im Gehäuse.
3. Bauen Sie die Festplatten aus.
Siehe
4. Ziehen Sie die Kabel in der folgenden Reihenfolge von der SAS IF-Baugruppe ab:
Das Kabel von der DVD-Baugruppe an J5
■
Das Kabel vom Netzteil an J501
■
Die zwei SAS-Kabel an J7
■
Siehe

ABBILDUNG 4-23

4-18 Netra 210 Server Wartungshandbuch • März 2006
Siehe Abschnitt 5.3, „Einbauen des Servers in das Rack" auf Seite
Siehe Abschnitt 5.4, „Einschalten des Servers" auf Seite
Siehe Abschnitt 5.5, „Überprüfen der Installation" auf Seite
Abschnitt 1.3, „Ausschalten des Servers" auf Seite
Abschnitt 1.4, „Ausbauen des Servers aus dem Rack" auf Seite
Abschnitt 1.5, „Öffnen der Frontblende" auf Seite
Abschnitt 1.6, „Abbauen der oberen Abdeckung" auf Seite
Abschnitt 2.2.1, „Ausbauen des Festplattenlaufwerks" auf Seite
.

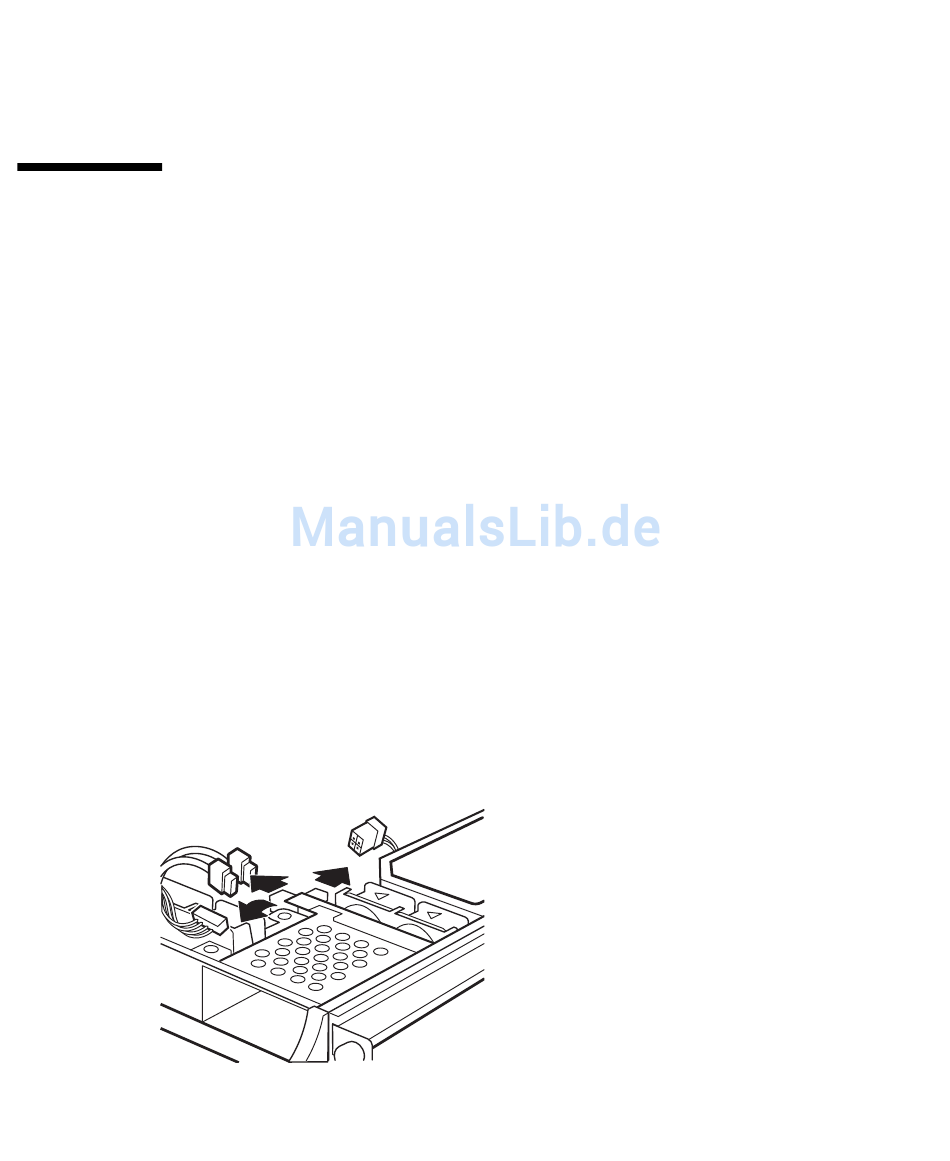

ABBILDUNG 4-23

Abziehen der Kabel von der SAS IF-Baugruppe

5-4.
5-6.
5-7.
1-3.
1-4.
1-5.
1-7.
2-2.
