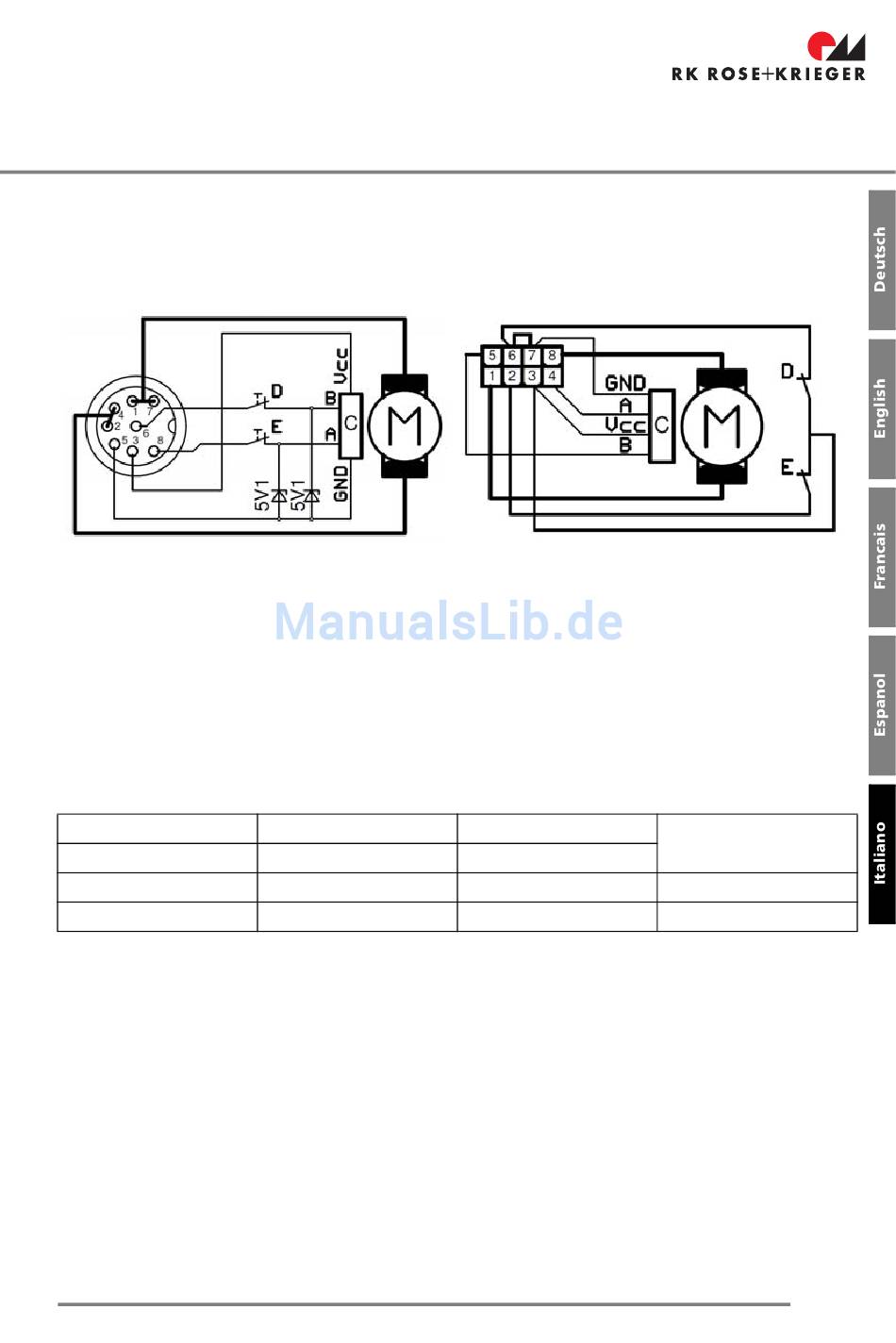

7.5.2 Cablaggio delle colonne telescopiche
Connettore DIN
A = sensore di Hall, uscita A (open collector)
B = sensore di Hall, uscita B (open collector)
C = sensore di Hall
D = micro de fine corsa in alto
E = micro di fine corsa in basso
Vcc = alimentazione di tensione (da +5V a +24V)
GND = alimentazione di tensione massa
Direzione rotazione motore
Connettore DIN
Mini-Fit Jr.
1
2
Mini-Fit Jr.
A = sensore di Hall, uscita A (open collector)
B = sensore di Hall, uscita B (open collector)
C = sensore di Hall
D = micro de fine corsa in alto
E = micro di fine corsa in basso
Vcc = alimentazione di tensione (da +5V a +24V)
GND = alimentazione di tensione massa
Pin 1 + 7
Pin 8 M-
+
-
7. Fasi del ciclo di vita
Pin 2 + 4
Pin 1 M+
-
+
Direzione
retrazione
estrazione
