Pro-Form X-BIKE DUO Bedienungsanleitung Seite 8

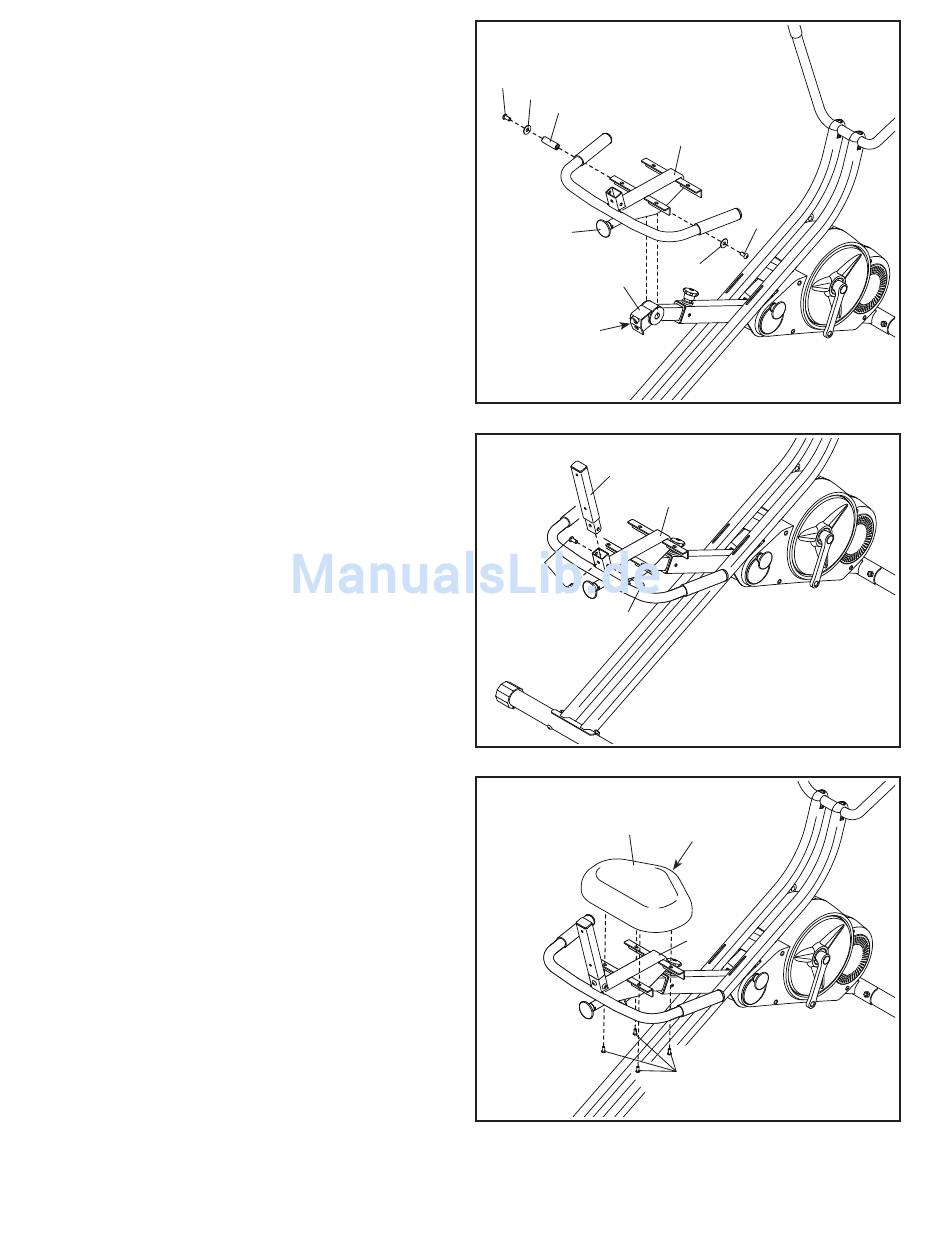

6. Richten Sie den Sitzrahmen (8) wie abgebildet
in der Nähe der Sitzstütze (7) aus. Ziehen Sie
den Stiftknopf (20) nach außen, schieben Sie
den Sitzrahmen auf die Sitzstütze und lassen
Sie dann den Stiftknopf in einem der beiden
Einstelllöcher (B) an der Sitzstütze einrasten.
Als Nächstes fügen Sie die Sitzachse (57) durch
den Sitzrahmen (8) und die Sitzstütze (7) ein.
Dann ziehen Sie eine M8 x 16mm Schraube (70)
mit einer M8 x 25mm Unterlegscheibe (72) in
jedem Ende der Sitzachse gleichzeitig fest.
7. Befestigen Sie die Sitzhalterung (9) mit drei
M8 x 16mm Schrauben (70) am Sitzrahmen (8).
Drehen Sie all die Schrauben lose ein, dann
ziehen diese fest.
8. Richten Sie den Sitz (10) wie abgebildet aus.
Stellen Sie sicher, dass sich die Nase (C) des
Sitzes in der gezeigten Position befindet.
Befestigen Sie den Sitz (10) mit vier M6 x 14mm
Schrauben (78) am Sitzrahmen (8). Drehen Sie
all die Schrauben lose ein, dann ziehen diese
fest.
6
70
72
57
20
7
B
7
9
70
70
8
10
8
8
70
72
8
C
8
78
