(1) Ein Ende des Rettungsgriffs lösen und die Schnalle so drehen, dass sie aus
den Schlitzen in der Trageplatte herausgedrückt werden kann.
(2) Den Rettungsgriff von der Trageplatte entfernen.
(3) Diese Schritte für die andere Seite wiederholen.
(4) Den Rettungsgriff in umgekehrter Reihenfolge zusammenbauen.
4.4.5. Auswechseln des Hüftgurts
4.4.5.1. Ausführungen MaX, eXX und pro mit schwenkbarer Hüftgurtplatte
In diesen Ausführungen kann eine schwenkbare Hüftgurtplatte montiert werden.
Der Hüftgurt wird wie in Bild 41 direkt auf der schwenkbaren Platte montiert.
1

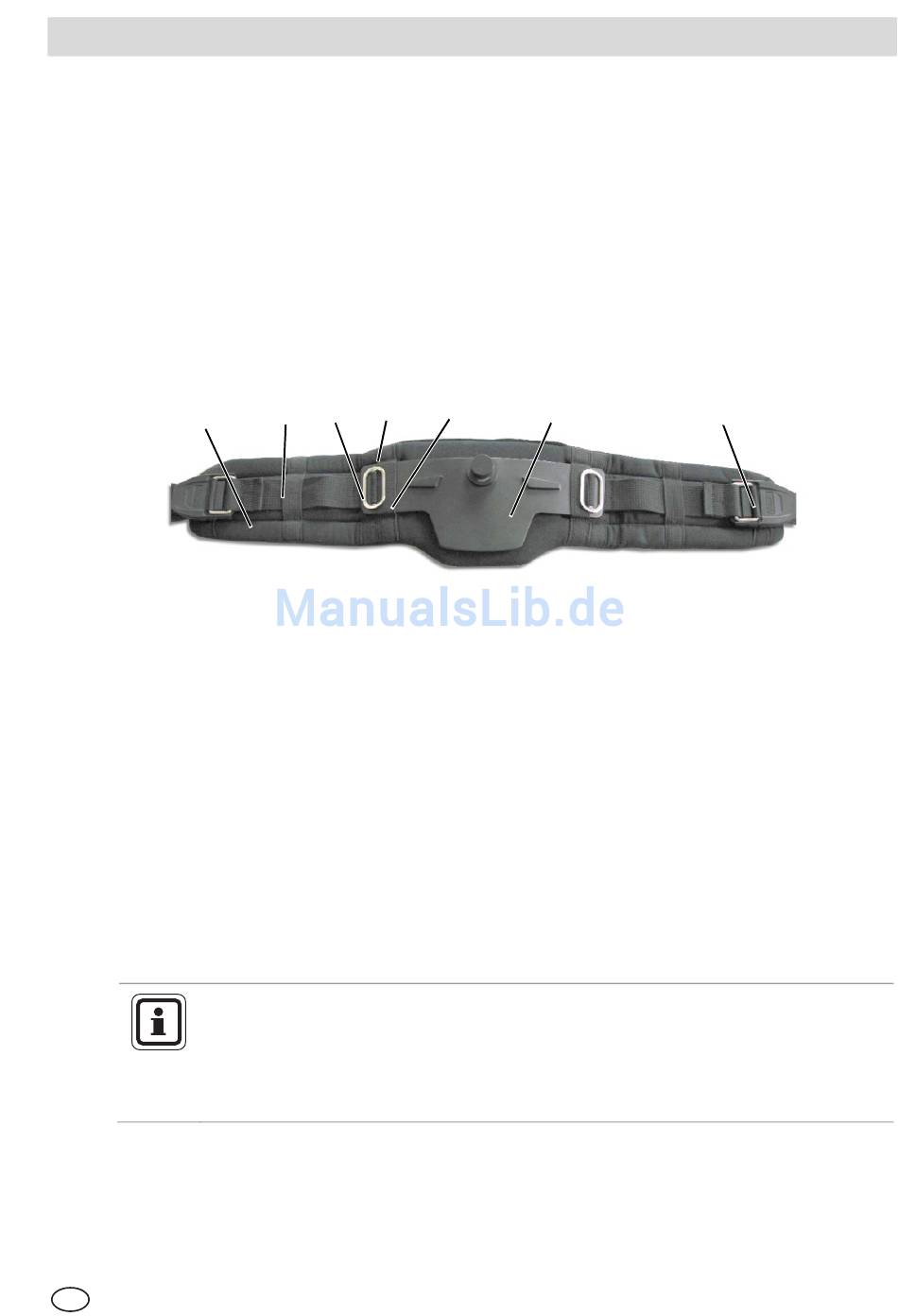

Bild 41 Hüftgurt mit schwenkbarer Platte
1 Hüftgurt mit Polsterung
2 Äußere Schlaufe
3 Schnalle
4 Mittlere Schlaufe
Demontage
(1) Eine der Schnallen von der schwenkbaren Hüftgurtplatte entfernen.
(2) Hüftgurtplatte seitwärts verschieben und von der Schlaufe nehmen.
(3) Denselben Vorgang für die zweite Schnalle wiederholen (auf der anderen
Seite).
(4) Linken und rechten Hüftgurt von der Polsterung entfernen.
Montage
Stellen Sie bei der Montage sicher, dass der Gurt unter Verwendung
der äußeren Gurtschlaufen auf beiden Seiten der Polsterung korrekt
befestigt wird.
Verwenden Sie die inneren Schlaufen zum Anbringen der
schwenkbaren Hüftgurtplatte.
(1) Metallschnallen und Gurt wie in Bild 41 durch die äußeren Schlaufen der
Gurtpolsterung hindurchfädeln.
(2) Hüftgurtplatte durch die beiden inneren Schlaufen der Gurtpolsterung
hindurchfädeln.
(3) Metallschnallen wie abgebildet auf der Hüftgurtplatte anbringen.
DE
2 3 4 5 6
5 Innere Schlaufe
6 Schwenkbare Hüftgurtplatte
7 Durchzugsstop
