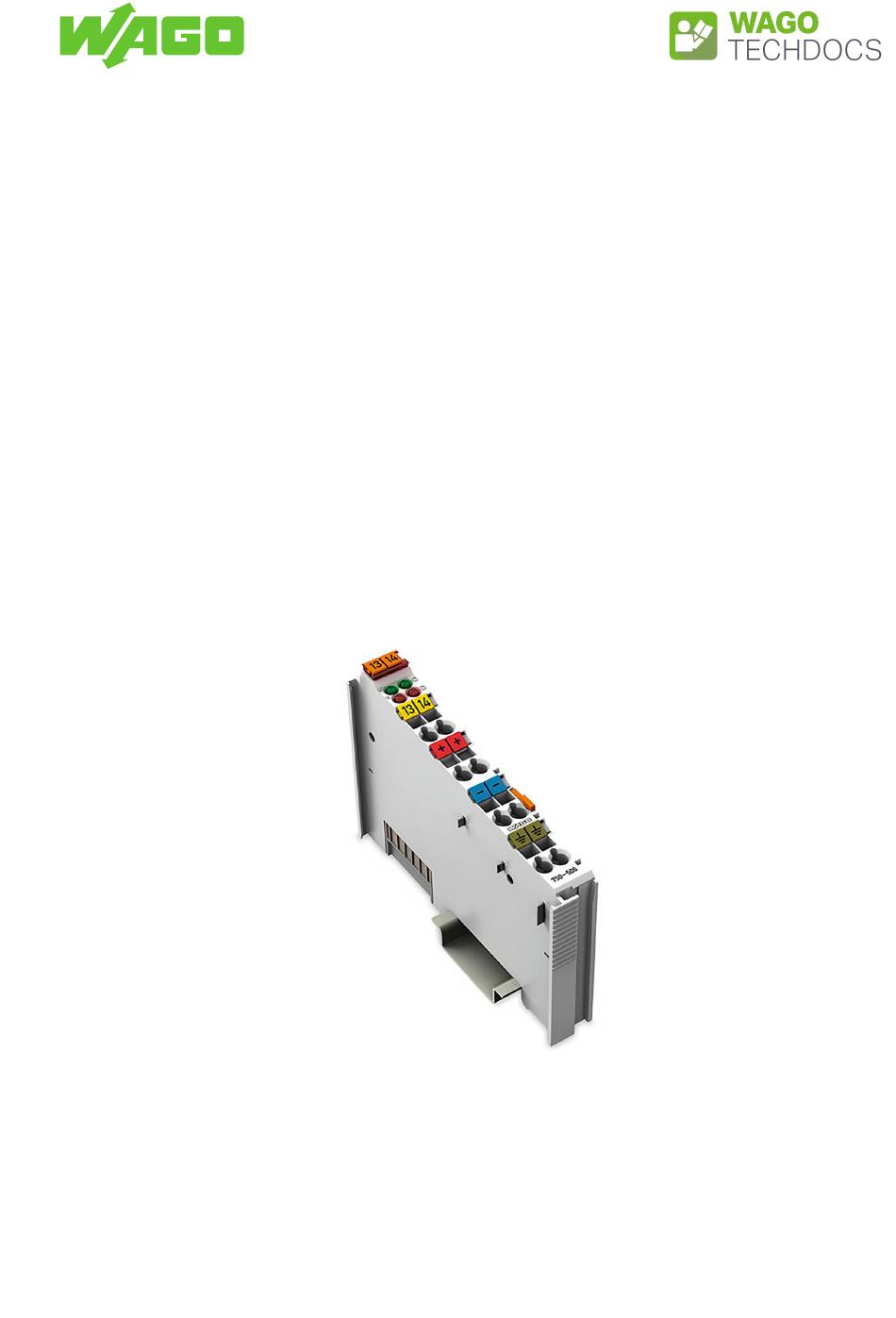

- Seite 1 WAGO I/O System 750/753 2-Kanal-Digitalausgang; DC 24 V; 0,5 A; kurzschlussfest; positivschaltend; mit Diagnose 750-506 Produkthandbuch | Version 2.0.0...
- Seite 2 Wir weisen darauf hin, dass die im Handbuch verwendeten Soft- und Hardwarebezeich- nungen und Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichen- schutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen. WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. Produkthandbuch | Version: 2.0.0 2DO 24V DC 0.5A Diagn.
-
Seite 3: Inhaltsverzeichnis
750-506 Inhaltsverzeichnis Inhaltsverzeichnis Bestimmungen ......................... 4 Gültigkeitsbereich.................... 4 Überblick........................... 5 Eigenschaften........................ 6 Ansicht........................ 6 Anzeigeelemente .................... 7 Verdrahtungsebene.................... 7 Leistungskontakte .................... 8 Schematisches Schaltbild .................. 9 Funktionen........................ 10 Signalverarbeitung .................... 10 Diagnosefunktion .................... 10 Prozessabbild...................... 10 Planung ........................... 11 Kompatibilität...................... 11 Anforderungen an Beschaltung und Zubehör ............ 11 Anschlussbeispiele.................... -
Seite 4: Bestimmungen
1.1 Gültigkeitsbereich Das vorliegende Dokument gilt für das Produkt: ü 750-506 (2DO 24V DC 0.5A Diagn.) 2-Kanal-Digitalausgang; DC 24 V; 0,5 A; kurzschlussfest; positivschaltend; mit Diagnose ü www.wago.com/750-506 Produktdetailseite Hinweis Mitgeltende Dokumente beachten! Die vollständige Gebrauchsanleitung für das Produkt besteht aus mehreren Dokumenten. -
Seite 5: Überblick
Ausgangsanschluss geschaltet. Der Status wird über eine grüne und eine rote LED je Kanal angezeigt. Die Feldebene und die Systemebene sind galvanisch voneinander getrennt. Das I/O-Modul kann an allen Kopfstationen des WAGO I/O Systems 750/753 betrieben werden. Produkthandbuch | Version: 2.0.0... -
Seite 6: Eigenschaften
Eigenschaften 750-506 Eigenschaften Hinweis Systemhandbuch lesen! Produktübergreifende Informationen zum Thema Systemeigenschaften finden Sie im & Systemhandbuch I/O System 750/753. 3.1 Ansicht Abbildung 1: Ansicht Steckplatz für Mini-WSB (optional) 8 Anzeigeelemente [} 7] Anzeigeelemente 8 Diagnose über Anzeigeelemente [} 13] Datenkontakte & Systemhandbuch I/O System 750/753 Zugang zum Öffnen des zugehörigen &... -
Seite 7: Anzeigeelemente
750-506 Eigenschaften 3.2 Anzeigeelemente Der Status wird über eine grüne und eine rote LED je Kanal angezeigt. Abbildung 2: Anzeigeelemente Kanal Benennung Funktion Status DO 1 Zustand Ausgang DO 1 Fehler DO 1 Status DO 2 Zustand Ausgang DO 2 Fehler DO 2 Die Bedeutung der angezeigten Zustände ist im Abschnitt 8 Diagnose über Anzeige- elemente [} 13]... -
Seite 8: Leistungskontakte
Eigenschaften 750-506 3.4 Leistungskontakte Das Potential für die Feldversorgung wird über die Messerkontakte eingespeist und über die Federkontakte weitergeleitet. Abbildung 4: Leistungskontakte Pos. Nut mit Federkontakt Messerkontakt Anordnung im Busknoten 8 Schematisches Schalt- Anforderungen zur elektrischen Kompatibilität siehe Abschnitt bild [} 9]. Für das mechanische Anreihen dieses I/O-Moduls muss die vorherige Komponente 3 of- fene Nuten zur Aufnahme der Messerkontakte besitzen. -
Seite 9: Schematisches Schaltbild
750-506 Eigenschaften 3.5 Schematisches Schaltbild Abbildung 5: Schematisches Schaltbild & Systemhandbuch I/O System Informationen zur Systemversorgung finden Sie im 750/753 Produkthandbuch | Version: 2.0.0 2DO 24V DC 0.5A Diagn. -
Seite 10: Funktionen
Funktionen 750-506 Funktionen 4.1 Signalverarbeitung Die Ausgänge des I/O-Moduls sind positivschaltend. Wenn der Signalzustand eines Aus- gangskanals „high“ ist, wird das 24V-Potential für die Feldversorgung auf den entspre- chenden Ausgangsanschluss geschaltet. 4.2 Diagnosefunktion Überlast, Kurzschluss und Drahtbruch werden kanalweise von dem I/O-Modul erkannt. Im Falle einer Überlast, eines Kurzschlusses oder eines Drahtbruchs werden im Ein- gangsprozessabbild je 2 kanalweise zugeordnete Fehlerbits (Bit 0 und Bit 1 für Kanal DO 1, bzw. -
Seite 11: Planung
Produktübergreifende Informationen zum Thema Planung finden Sie im & Systemhand- buch I/O System 750/753. 5.1 Kompatibilität Das I/O-Modul kann an allen Kopfstationen des WAGO I/O Systems 750/753 betrieben werden. 5.2 Anforderungen an Beschaltung und Zubehör Setzen Sie zum Schutz des I/O-Moduls vor Überlast ein Einspeisemodul mit Sicherung ü 750-601 oder ü 750-610) ein. -
Seite 12: Abbildung 7 2-Leiter-Anschluss, Geerdet
Planung 750-506 Abbildung 7: 2-Leiter-Anschluss, geerdet Abbildung 8: 3-Leiter-Anschluss, ungeerdet Abbildung 9: 3-Leiter-Anschluss, geerdet Produkthandbuch | Version: 2.0.0 2DO 24V DC 0.5A Diagn. -
Seite 13: Diagnose
750-506 Diagnose Diagnose 6.1 Diagnose über Prozessabbild Tabelle 3: Kanal 1: Eingangsbits DIAG 1 Bit 0 Bit 1 Bedeutung Normaler Betrieb, Ausgang DO 1 folgt dem Ausgangsbit. Wenn Ausgang aktiv: Keine Last an DO 1angeschlossen. Wenn Ausgang nicht aktiv: Kurzschluss gegen +24 V. Kurzschluss gegen GND oder Übertemperatur bei Überlast. -
Seite 14: Tabelle 6: Kanal 2
Diagnose 750-506 Tabelle 6: Kanal 2 LED C LED D Von der SPS Mögliche Bedeutung übermittelter Zu- stand Grün Normalbetrieb, Ausgang DO 2 folgt dem Ausgangsbit Grün Keine Last am Ausgang DO 2 angeschlossen Kurzschluss am Ausgang DO 2 gegen 24 V Grün Kurzschluss am Ausgang DO 2 gegen 24 V Kurzschluss am Ausgang DO 2 gegen GND... -
Seite 15: Anhang
Anhang 7.1 Technische Daten, Zulassungen, Richtlinien und Normen Hinweis Änderungen vorbehalten! Bitte beachten Sie auch die weitere Produktdokumentation! Sie können sich stets das ak- ü www.wago.com tuelle Datenblatt generieren unter: /<Artikelnummer>. Sehen Sie dazu auch 2 Datenblatt 750-506 [} 16] Produkthandbuch | Version: 2.0.0... -
Seite 16: Datenblatt 750-506
Datenblatt | Artikelnummer: 750-506 2-Kanal-Digitalausgang; DC 24 V; 0,5 A; Diagnose https://www.wago.com/750-506 Über das Digitalausgangsmodul werden Steuersignale aus dem Automatisierungsgerät an die angeschlossenen Aktoren weitergegeben. Alle Ausgänge sind kurzschlussfest ausgeführt. Das Modul erkennt Überlast, Kurzschluss und Leitungsbruch. Der Status wird an den Feldbuskoppler übertragen und über LEDs angezeigt. - Seite 17 Datenblatt | Artikelnummer: 750-506 https://www.wago.com/750-506 Geometrische Daten Breite 12 mm / 0.472 inch Höhe 100 mm / 3.937 inch Tiefe 69,8 mm / 2.748 inch Tiefe ab Oberkante Tragschiene 62,6 mm / 2.465 inch Mechanische Daten Montageart Tragschiene 35 Steckbare Verdrahtungsebene...
- Seite 18 Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation! Aktuelle Adressen finden sie unter: w w w.wago.com Seite 3/3 Stand 10.10.2022...
- Seite 19 750-506 Tabellenverzeichnis Tabellenverzeichnis Tabelle 1 Prozessabbild - Ausgang ....................Tabelle 2 Prozessabbild - Eingang ....................Tabelle 3 Kanal 1: Eingangsbits DIAG 1 ................... Tabelle 4 Kanal 2: Eingangsbits DIAG 2 ................... Tabelle 5 Kanal 1..........................Tabelle 6 Kanal 2..........................Produkthandbuch | Version: 2.0.0 2DO 24V DC 0.5A Diagn.
- Seite 20 Abbildungsverzeichnis 750-506 Abbildungsverzeichnis Abbildung 1 Ansicht .......................... Abbildung 2 Anzeigeelemente ......................® Abbildung 3 CAGE CLAMP -Anschlüsse ..................Abbildung 4 Leistungskontakte ......................Abbildung 5 Schematisches Schaltbild ..................... Abbildung 6 2-Leiter-Anschluss, ungeerdet ..................Abbildung 7 2-Leiter-Anschluss, geerdet ..................Abbildung 8 3-Leiter-Anschluss, ungeerdet ..................Abbildung 9 3-Leiter-Anschluss, geerdet ..................
- Seite 21 750-506 Abbildungsverzeichnis Produkthandbuch | Version: 2.0.0 2DO 24V DC 0.5A Diagn.
- Seite 22 WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. Copyright – WAGO GmbH & Co. KG – Alle Rechte vorbehalten. Inhalt und Struktur der WAGO Websites, Kataloge, Videos und andere WAGO Medien unterliegen dem Urheber- recht. Die Verbreitung oder Veränderung des Inhalts dieser Seiten und Videos ist nicht gestattet. Des Weiteren darf der Inhalt weder zu kommerziellen Zwecken kopiert, noch Dritten...
