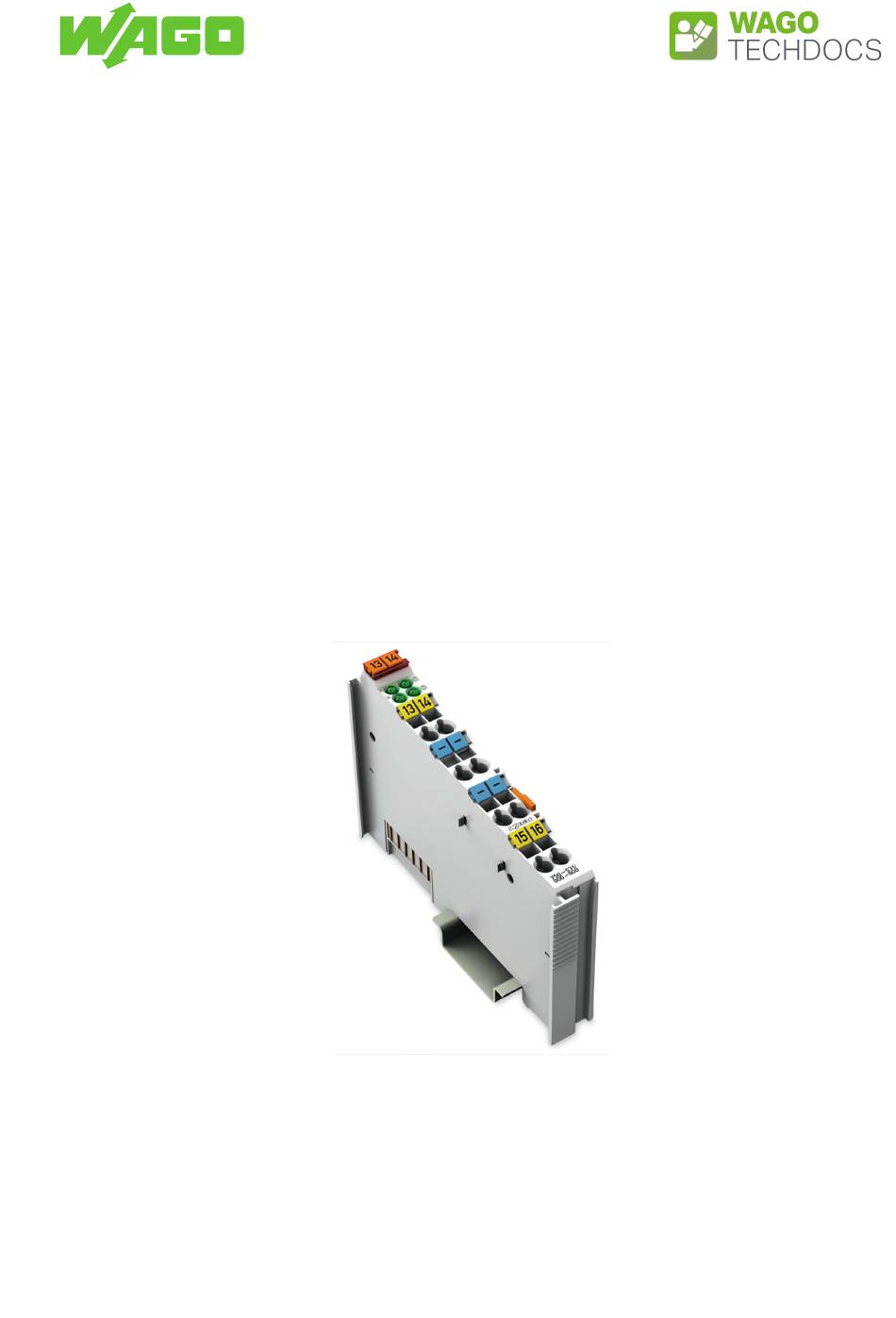

- Seite 1 WAGO I/O System 750/753 4-Kanal-Digitalausgang; DC 24 V; 0,5 A; rückwirkungsfrei; 2-Leiter-Anschluss 750-531/000-800 Produkthandbuch | Version 2.0.0...
- Seite 2 Wir weisen darauf hin, dass die im Handbuch verwendeten Soft- und Hardwarebezeich- nungen und Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichen- schutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen. WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. Produkthandbuch | Version: 2.0.0 4DO 24V DC 0.5A /2-wire /R...
-
Seite 3: Inhaltsverzeichnis
750-531/000-800 Inhaltsverzeichnis Inhaltsverzeichnis Bestimmungen ......................... 4 Gültigkeitsbereich.................... 4 Überblick........................... 5 Eigenschaften........................ 6 Ansicht........................ 6 Anzeigeelemente .................... 7 Verdrahtungsebene.................... 7 Leistungskontakte .................... 8 Schematisches Schaltbild .................. 9 Funktionen........................ 10 Signalverarbeitung .................... 10 Prozessabbild...................... 10 Planung ........................... 11 Kompatibilität...................... 11 Anforderungen an Beschaltung und Zubehör ............ 11 Anschlussbeispiel.................... -
Seite 4: Bestimmungen
1.1 Gültigkeitsbereich Das vorliegende Dokument gilt für das Produkt: ü 750-531/000-800 (4DO 24V DC 0.5A /2-wire /R) 4-Kanal-Digitalausgang; DC 24 V; 0,5 A; rückwirkungsfrei; 2-Leiter-Anschluss. ü www.wago.com/750-531/000-800 Produktdetailseite Hinweis Mitgeltende Dokumente beachten! Die vollständige Gebrauchsanleitung für das Produkt besteht aus mehreren Dokumenten. -
Seite 5: Überblick
Ausgangsanschluss geschaltet. Eine grüne Status-LED pro Kanal zeigt den Signalzustand an. Die Feldebene und die Systemebene sind galvanisch voneinander getrennt. Das I/O-Modul kann an allen Kopfstationen des WAGO I/O Systems 750/753 betrieben werden. Produkthandbuch | Version: 2.0.0 4DO 24V DC 0.5A /2-wire /R... -
Seite 6: Eigenschaften
Eigenschaften 750-531/000-800 Eigenschaften Hinweis Systemhandbuch lesen! Produktübergreifende Informationen zum Thema Systemeigenschaften finden Sie im & Systemhandbuch I/O System 750/753. 3.1 Ansicht Abbildung 1: Ansicht Steckplatz für Mini-WSB (optional) 8 Anzeigeelemente [} 7] Anzeigeelemente & Systemhandbuch I/O System 750/753 Datenkontakte & Systemhandbuch I/O System 750/753 Zugang zum Öffnen des zugehörigen ®... -
Seite 7: Anzeigeelemente
750-531/000-800 Eigenschaften 3.2 Anzeigeelemente Eine grüne Status-LED pro Kanal zeigt den Signalzustand an. Abbildung 2: Anzeigeelemente Kanal Benennung Zustand Funktion Status DO 1 Ausgang DO 1: Signalspannung (0) Grün Ausgang DO 1: Signalspannung (1) Status DO 2 Ausgang DO 2: Signalspannung (0) Grün Ausgang DO 2: Signalspannung (1) Status DO 3... -
Seite 8: Leistungskontakte
Eigenschaften 750-531/000-800 3.4 Leistungskontakte Das Potential für die Feldversorgung wird über die Messerkontakte eingespeist und über die Federkontakte weitergeleitet. Abbildung 4: Leistungskontakte Pos. Nut mit Federkontakt Messerkontakt Anordnung im Busknoten Für das mechanische Anreihen dieses I/O-Moduls muss die vorherige Komponente min- destens 2 offene Nuten zur Aufnahme der Messerkontakte besitzen. -
Seite 9: Schematisches Schaltbild
750-531/000-800 Eigenschaften 3.5 Schematisches Schaltbild Abbildung 5: Schematisches Schaltbild & Systemhandbuch I/O System Informationen zur Systemversorgung finden Sie im 750/753 Produkthandbuch | Version: 2.0.0 4DO 24V DC 0.5A /2-wire /R... -
Seite 10: Funktionen
Funktionen 750-531/000-800 Funktionen 4.1 Signalverarbeitung Die Ausgänge des I/O-Moduls sind positivschaltend. Wenn der Signalzustand eines Aus- gangskanals „high“ ist, wird das 24V-Potential für die Feldversorgung auf den entspre- chenden Ausgangsanschluss geschaltet. 4.2 Prozessabbild Tabelle 1: Prozessabbild - Ausgang Bit 3 Bit 2 Bit 1 Bit 0 DO 4... -
Seite 11: Planung
Produktübergreifende Informationen zum Thema Planung finden Sie im & Systemhand- buch I/O System 750/753. 5.1 Kompatibilität Das I/O-Modul kann an allen Kopfstationen des WAGO I/O Systems 750/753 betrieben werden. 5.2 Anforderungen an Beschaltung und Zubehör Setzen Sie zum Schutz des I/O-Moduls vor Überlast ein Einspeisemodul mit Sicherung ü 750-601 oder ü 750-610) ein. -
Seite 12: Einsatz In Sicherheitsanwendungen
Planung 750-531/000-800 5.4 Einsatz in Sicherheitsanwendungen Das I/O-Modul eignet sich zur rückwirkungsfreien Verwendung in Sicherheitskreisen. Wenn die Versorgung der Feldseite über ein Sicherheitsschaltgerät abgeschaltet wird, verhält sich das I/O-Modul passiv zur Sicherheitsfunktion. Bei korrektem Einsatz des rückwirkungsfreien I/O-Moduls in einer sicherheitstechnischen Anwendung werden der durch die Schaltung erreichte SIL (bzw. -
Seite 13: Anschluss An Sicherheitsschaltgeräte Oder F-I/O-Module
750-531/000-800 Planung 5.4.1 Anschluss an Sicherheitsschaltgeräte oder F-I/O-Module Bei Einsatz des rückwirkungsfreien I/O-Moduls in sicherheitsgerichteten Anwendungen müssen die zu einem Sicherheitsschaltgerät gehörenden I/O-Module in einer Potential- gruppe zusammengefasst werden. Die Versorgungsspannung der Potentialgruppe darf nur über die folgenden Einspeise- bzw. Filtermodule eingespeist werden: Tabelle 2: Einspeise- bzw. -
Seite 14: Anschlussbeispiele Bei Einsatz In Sicherheitsanwendungen
Planung 750-531/000-800 5.4.2 Anschlussbeispiele bei Einsatz in Sicherheitsanwendungen Abbildung 8: Zweikanalige einpolige Abschaltung der Versorgungsspannung Abbildung 9: Zweikanalige zweipolige Abschaltung der Versorgungsspannung Produkthandbuch | Version: 2.0.0 4DO 24V DC 0.5A /2-wire /R... -
Seite 15: Anhang
Anhang 6.1 Technische Daten, Zulassungen, Richtlinien und Normen Hinweis Änderungen vorbehalten! Bitte beachten Sie auch die weitere Produktdokumentation! Sie können sich stets das ak- ü www.wago.com tuelle Datenblatt generieren unter: /<Artikelnummer>. Sehen Sie dazu auch 2 Datenblatt 750-531/000-800 [} 16] Produkthandbuch | Version: 2.0.0... -
Seite 16: Datenblatt 750-531/000-800
Datenblatt | Artikelnummer: 750-531/000-800 4-Kanal-Digitalausgang; DC 24 V; 0,5 A; Rückwirkungsfrei; 2-Leiter-Anschluss https://www.wago.com/750-531/000-800 Über das Digitalausgangsmodul werden Steuersignale aus dem Automatisierungsgerät an die angeschlossenen Aktoren weitergegeben. Das Modul besitzt vier Ausgangskanäle und ermöglicht den direkten Anschluss von vier Aktoren in 2-Leiter-Technik, da es über vier 0V-Anschlüsse ver... - Seite 17 Datenblatt | Artikelnummer: 750-531/000-800 https://www.wago.com/750-531/000-800 Geometrische Daten Breite 12 mm / 0.472 inch Höhe 100 mm / 3.937 inch Tiefe 69,8 mm / 2.748 inch Tiefe ab Oberkante Tragschiene 62,6 mm / 2.465 inch Mechanische Daten Montageart Tragschiene 35 Steckbare Verdrahtungsebene...
- Seite 18 IEC 60079-0 BR-Ex_TÜV 12.1297 X TÜV Rheinland do Brasil Ltda. UL 121201 E198726 Sec.1 Underwriters Laboratories Inc. (HAZARDOUS LOCA TIONS) Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation! Aktuelle Adressen finden sie unter: w w w.wago.com Seite 3/3 Stand 12.10.2022...
- Seite 19 750-531/000-800 Tabellenverzeichnis Tabellenverzeichnis Tabelle 1 Prozessabbild - Ausgang ....................Tabelle 2 Einspeise- bzw. Filtermodule für Aufbau einer Potentialgruppe ........Produkthandbuch | Version: 2.0.0 4DO 24V DC 0.5A /2-wire /R...
- Seite 20 Abbildungsverzeichnis 750-531/000-800 Abbildungsverzeichnis Abbildung 1 Ansicht .......................... Abbildung 2 Anzeigeelemente ......................® Abbildung 3 CAGE CLAMP -Anschlüsse ..................Abbildung 4 Leistungskontakte ......................Abbildung 5 Schematisches Schaltbild ..................... Abbildung 6 Anschlussbeispiel ......................Abbildung 7 Aufbau einer Potentialgruppe (Beispiel) ............... Abbildung 8 Zweikanalige einpolige Abschaltung der Versorgungsspannung ........
- Seite 21 750-531/000-800 Abbildungsverzeichnis Produkthandbuch | Version: 2.0.0 4DO 24V DC 0.5A /2-wire /R...
