Attention
Placer le boîtier de commande dans un endroit sec
et à l'abri du gel. Pendant la durée de pose et de
montage, les prises de la pompe et des capteurs ne
doivent pas être immergées dans l'eau. En cas de
risque d'inondation, monter le boîtier de commande
dans une zone anti-inondation. Avant de procéder
à la pose de la station d'eaux usées Aqualift F Com-
pact de KESSEL, il faut vérifier qu'aucune pièce n'a
été endommagée durant le transport.
2.1 Raccordements
2.1.1 Raccordement d'entrée latéral
Un raccord DN 100 est disponible du côté de
l'ouvrage. La conduite d'entrée doit être posée
avec une pente d'au moins 2%.
Attention
N'effectuer les perçages pour le conteneur que

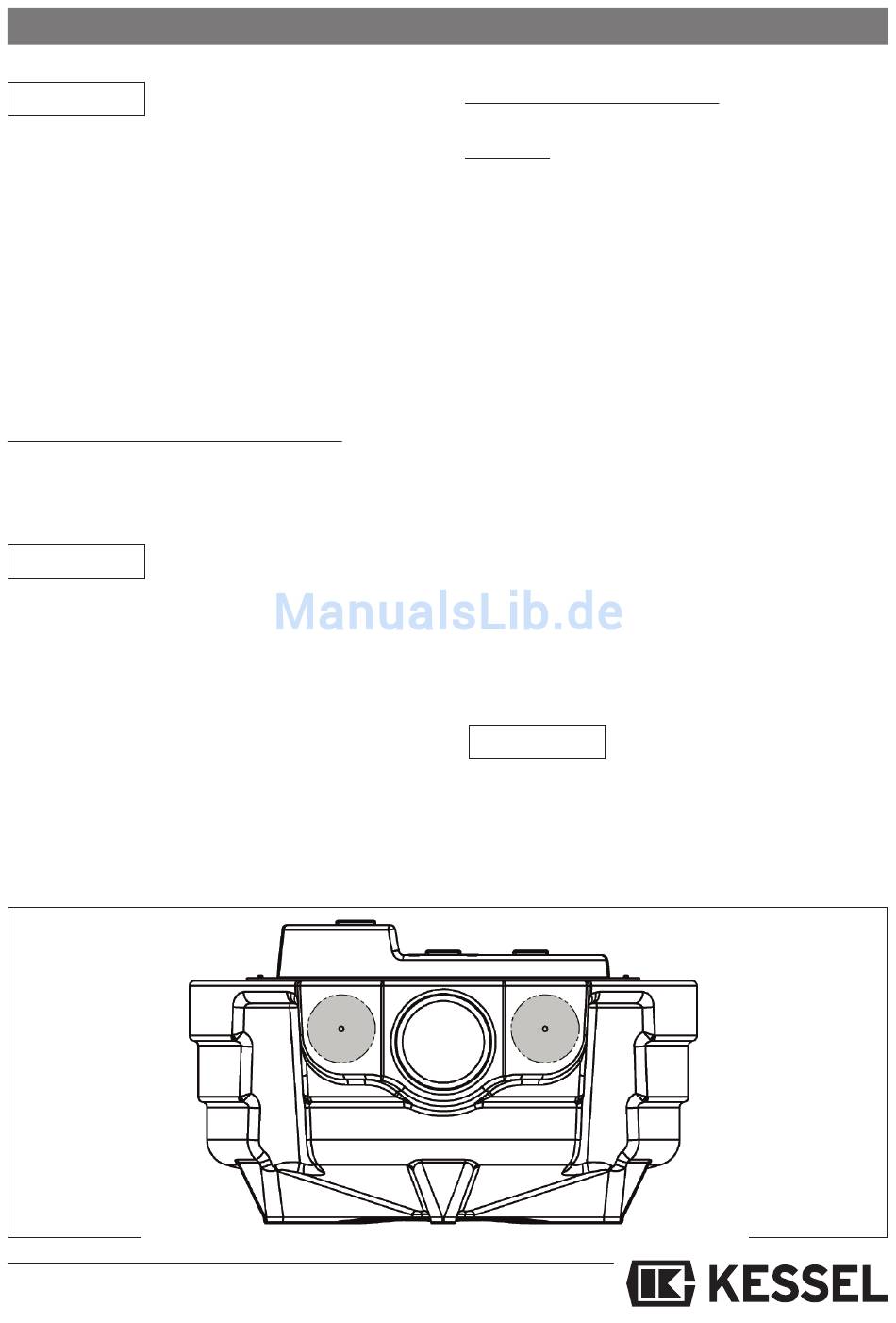

sur les surfaces indiquées (cf. ill. 2). L'installation
peut être endommagée irréparablement par un
perçage incorrect. Pour le perçage, il faut utiliser
la scie-cloche KESSEL (numéro d'art. 50101)
2. Pose

2.1.2 Raccord de pression

Attention: Le raccord du capteur de pression à l'in-
Raccord de pression : 1 1/2" filet extérieur
stallation doit se faire sans pression.
Le kit de conduite à pression (numéro d'art. 28
040) contient 5 m de tuyau flexible de conduite à
pression LA 40 et un adaptateur avec écrou à
chapeau. Il est également possible d'utiliser un
tube de pression LA 40 pour l'assemblage collé
en PVC. La conduite à pression doit être guidée
au moyen d'une boucle anti-reflux au dessus du
niveau de refoulement localement fixé puis être
tirée après la boucle anti-reflux et enfin connec-
tée à une canalisation enterrée ventilée ou une
conduite collectrice (DN 70 au minimum). Les
raccords de tuyau sans pression (par exemple
tube HT) ne sont pas autorisés pour les conduites
à pression.
Si le tube de pression est placé dans un mur, il
faut prendre des mesures appropriées à l'édifice.
On évitera ainsi une nuisance sonore dans le bâ-
timent de même que l'application d'une charge
dans l'installation (danger de rupture des rac-
cords)
Attention
Le flexible d'air doit présenter une pente sur toute
sa longueur pour éviter qu'il ne soit attaqué par
le condensé et les défaillances en résultant.
39
ill. 2
