2.1.4 Conduite de ventilation
Il faut impérativement prévoir une conduite de
ventilation séparée.
La conduite de ventilation génère la compensa-
tion de pression. Elle doit être avoir un DN mini-
mal de 70. Pour éviter les nuisances olfactives, la
conduite de ventilation doit passer au dessus du
toit. Position de la conduite de ventilation à l'in-
stallation (cf. ill. 3).
Pour le perçage du raccord de ventilation, il faut
utiliser la scie-cloche KESSEL (numéro d'art.
50101).
2.2 Montage/démontage des pompes
La pompe est fixée par 3 leviers de protection
(ill. 4). Le raccordement avec la conduite à pres-
sion se fait via l'obturateur rapide à une main (ill.
4). Après le raccordement des câbles et du
tuyau flexible de pression au boîtier de com-
mande (voir directive de pose et d'exploitation
du boîtier de commande), l'installation est prête
à être mise en service.
2. Pose
e

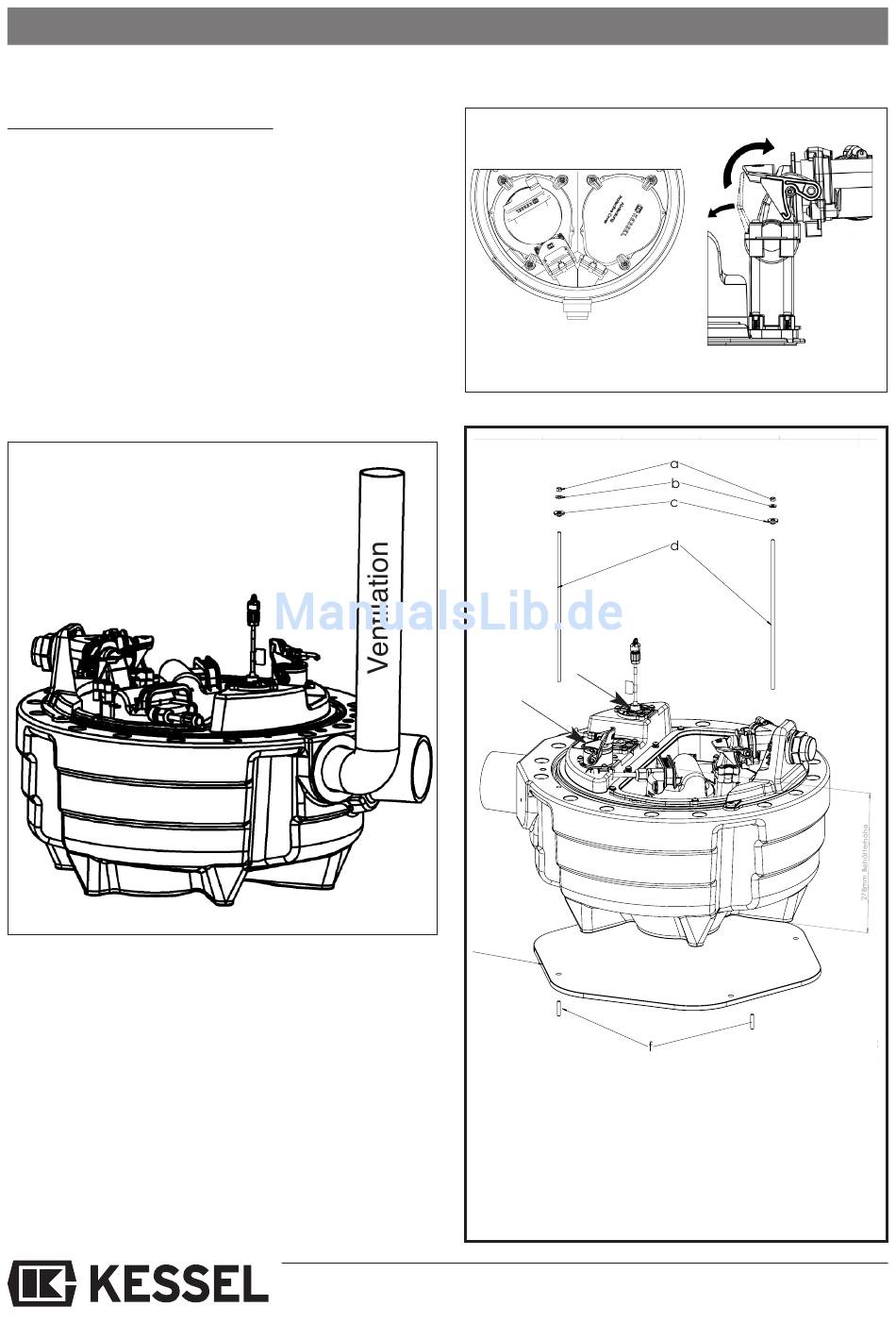

ill. 3
a = Ecrou
b = Rondelle de serrage
c = Raccord d'isolation acoustique
d = Tige filetée
e = Tapis d'isolation acoustique
f = Cheville
40
1
2
f
ill. 4
ill. 5
