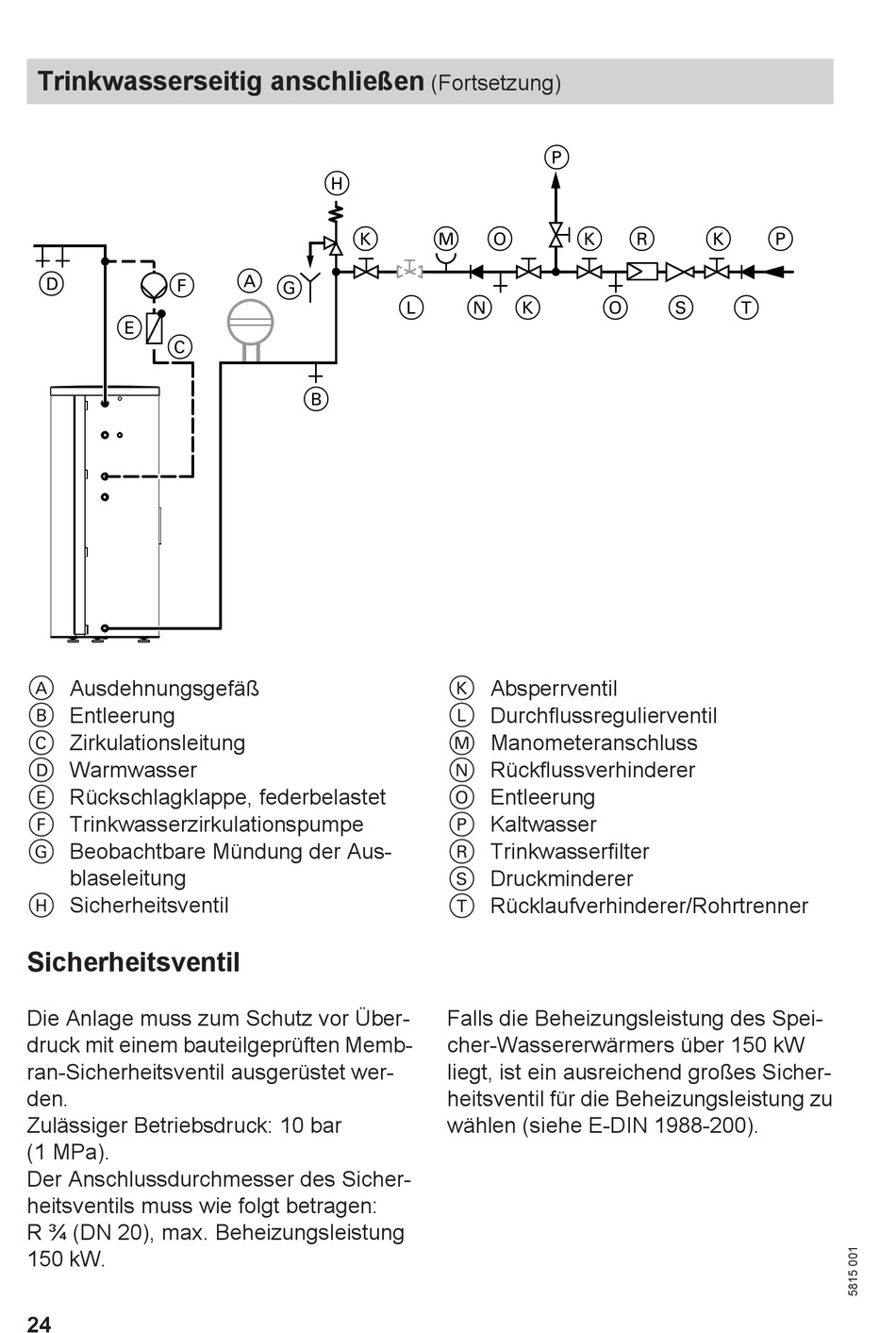

Sicherheitsventil - Viessmann Vitocell 100-B Typ CVBA Montageanleitung

Trinkwasserseitig anschließen
D
F
E
C
A Ausdehnungsgefäß
B Entleerung
C Zirkulationsleitung
D Warmwasser
E Rückschlagklappe, federbelastet
F Trinkwasserzirkulationspumpe
G Beobachtbare Mündung der Aus-
blaseleitung
H Sicherheitsventil

Sicherheitsventil

Die Anlage muss zum Schutz vor Über-
druck mit einem bauteilgeprüften Memb-
ran-Sicherheitsventil ausgerüstet wer-
den.
Zulässiger Betriebsdruck: 10 bar
(1 MPa).
Der Anschlussdurchmesser des Sicher-
heitsventils muss wie folgt betragen:
R ¾ (DN 20), max. Beheizungsleistung
150 kW.
24
H
K
A
G
L
B
(Fortsetzung)
P
M O K
N K
K Absperrventil
L Durchflussregulierventil
M Manometeranschluss
N Rückflussverhinderer
O Entleerung
P Kaltwasser
R Trinkwasserfilter
S Druckminderer
T Rücklaufverhinderer/Rohrtrenner
Falls die Beheizungsleistung des Spei-
cher-Wassererwärmers über 150 kW
liegt, ist ein ausreichend großes Sicher-
heitsventil für die Beheizungsleistung zu
wählen (siehe E-DIN 1988-200).
R K P
O S T
