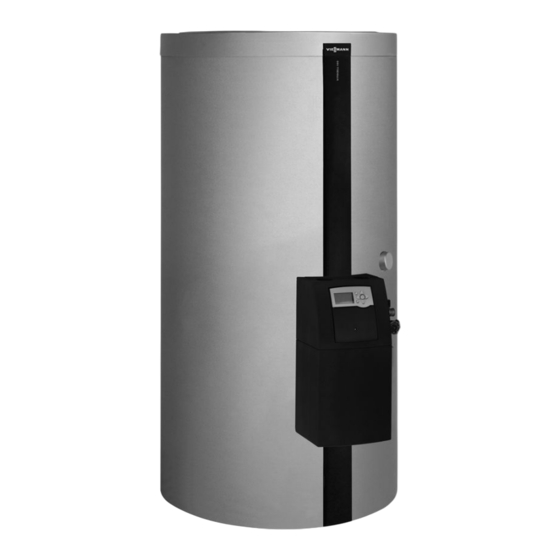

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 100-B Typ CVBA Bivalenter Speicher-Wassererwärmer 400/500 l mit Solar-Divicon VITOCELL 100-B Nach Montage entsorgen! 5815 001 8/2014...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung..............Montagehinweise Produktinformation....................■ Anschlüsse......................■ Hinweise zur Aufstellung................... Montageablauf Speicher-Wassererwärmer aufstellen..............Solar-Divicon und Wärmedämmung anbauen............. ■ Deckel der Solar-Divicon abbauen..............■ Gewindebolzen und Distanzhülsen anbauen........... ■ Wärmedämm-Mantel anbauen................. 10 ■ Profilträger anbauen..................12 ■ Überlaufrohr anbauen..................13 ■... -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur Die gesetzlichen Bestimmungen, insbe- in geschlossenen Systemen gemäß sondere zur Trinkwasserhygiene, sind EN 12828 / DIN 1988 bzw. Solaranlagen einzuhalten. gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Ser- vice- und Bedienungsanleitungen instal- liert und betrieben werden. -
Seite 5: Produktinformation
Produktinformation ■ Emaillierter, innenbeheizter Speicher- – Wärmepumpen für bivalenten Wassererwärmer zur Trinkwasser- Betrieb erwärmung in Verbindung mit: – Zusätzlich ist die Verwendung eines – Solaranlagen Elektro-Heizeinsatzes möglich. – Heizkesseln ■ Inhalt: 400 und 500 l – Wandgeräten ■ Geeignet für Anlagen nach DIN 1988, EN 12828 und DIN 4753 Anschlüsse C Speichertemperatursensor... -
Seite 6: Hinweise Zur Aufstellung
Produktinformation (Fortsetzung) Hinweise zur Aufstellung Achtung ■ Zur Bedienung der Vitosolic 100 (falls Die Wärmedämmung darf nicht vorhanden) ausreichend Abstand zur mit offener Flamme in Berührung Wand vorsehen. kommen. ■ Speicher-Wassererwärmer mit Stellfü- Vorsicht bei Löt- und Schweißar- ßen ausrichten. beiten. -
Seite 7: Speicher-Wassererwärmer Aufstellen
Speicher-Wassererwärmer aufstellen Speicher ausrichten und Wärmedämm- Matte unten anbauen. A Beutel mit Typenschild Hinweis Falls kein Elektro-Heizeinsatz eingebaut wird, vordere Muffe mit beiliegendem Stopfen verschließen. -
Seite 8: Solar-Divicon Und Wärmedämmung Anbauen
Solar-Divicon und Wärmedämmung anbauen Deckel der Solar-Divicon abbauen... -
Seite 9: Gewindebolzen Und Distanzhülsen Anbauen
Solar-Divicon und Wärmedämmung anbauen (Fortsetzung) Gewindebolzen und Distanzhülsen anbauen 1. Gewindebolzen bis zum Anschlag 2. Distanzhülsen aufschieben. mit der Hand einschrauben. -
Seite 10: Wärmedämm-Mantel Anbauen
Solar-Divicon und Wärmedämmung anbauen (Fortsetzung) Wärmedämm-Mantel anbauen... - Seite 11 Solar-Divicon und Wärmedämmung anbauen (Fortsetzung) Hinweis 3. Wärmedämm-Mantel durch Klopfen ■ Für die folgenden Arbeiten sind 2 Per- gleichmäßig an den Speicherkörper sonen erforderlich. anlegen. ■ Es dürfen keine Vliesreste durch die Speicheranschlüsse in den Speicher- 4. Die Klippverschlüsse auf der Spei- Wassererwärmer geraten.
-
Seite 12: Profilträger Anbauen
Solar-Divicon und Wärmedämmung anbauen (Fortsetzung) Profilträger anbauen Hinweis Nach Anbau des Profilträgers prüfen das kein Stück des Wärmedämm-Mantels unter Distanzhülsen oder Profilträger eingeklemmt ist. -
Seite 13: Überlaufrohr Anbauen
Solar-Divicon und Wärmedämmung anbauen (Fortsetzung) Überlaufrohr anbauen 1. Überlaufrohr aufstecken. 2. Mutter mit einem Anzugsdrehmo- ment von 50 +0/-5 Nm festschrau- ben. -
Seite 14: Solar-Divicon Anbauen
Solar-Divicon und Wärmedämmung anbauen (Fortsetzung) Solar-Divicon anbauen Im Beispiel wird die Solar-Divicon SD1 mit Vitosolic angebaut. Der Anbau der Solar Divicon SM1 erfolgt in gleicher Weise. 1. Solar-Divicon auf die Blechhalterung 3. Solar-Divicon mit Muttern M8 fest- setzen. schrauben. Anzugsdrehmoment: 20 +4/-0 Nm 2. -
Seite 15: Wärmedämm-Matte Oben Einsetzen
Solar-Divicon und Wärmedämmung anbauen (Fortsetzung) Wärmedämm-Matte oben einsetzen... -
Seite 16: Verkabelung
Solar-Divicon und Wärmedämmung anbauen (Fortsetzung) Verkabelung Leitung SM1/SD1 durch die Aussparung Achtung der Solar-Divicon nach hinten führen. Heiße Bauteile können Leitun- Unter der Wärmedämmung zur rückwär- gen schädigen. tigen Leiste verlegen. Netzanschlussleitung über die obere Wärmedämm-Matte füh- Hinweis ren. Um die Netzanschlussleitung einfacher hinter die Solar-Divicon zu führen, Adern mit Kleberband zusammenfassen. -
Seite 17: Wärmedämmung Schließen
Solar-Divicon und Wärmedämmung anbauen (Fortsetzung) Wärmedämmung schließen... - Seite 18 Solar-Divicon und Wärmedämmung anbauen (Fortsetzung) 1. Deckel der Solar-Divicon schließen. 4. Abdeckleisten anbauen. 2. Speicherdeckel aufsetzen. 5. Schriftzug anbauen. 3. Abdeckleiste kürzen, danach die Schutzfolie entfernen.
- Seite 19 Solar-Divicon und Wärmedämmung anbauen (Fortsetzung) 1. Falls kein Elektro-Heizeinsatz einge- 3. Typenschild aufkleben. setzt wird, Muffe mit Abdeckhaube verschließen. 2. Rückwärtige Abdeckleiste und Rose- tten anbauen.
-
Seite 20: Elektro-Heizeinsatz-Ehe Anschließen
Elektro-Heizeinsatz-EHE anschließen Montageanleitung Elektro-Heiz- Achtung einsatz-EHE Um Geräteschäden zu vermei- den, dürfen elektrische Leitungen keine heißen Teile berühren. Den elektrischen Anschluss erst mit dem Für ausreichenden Wärme- Anschluss der Solarregelung ausfüh- schutz zwischen elektrischen ren. Leitungen und wärmeführenden Rohren sorgen. Heizwasserseitig und solarseitig anschließen ■... -
Seite 21: Anlagenschema Mit Sonnenkollektoren Und Heizkessel
Heizwasserseitig und solarseitig anschließen (Fortsetzung) Anlagenschema mit Sonnenkollektoren und Heizkessel ■ Erwärmung des Trinkwassers durch Sonnenkollektoren über untere Heiz- wendel ■ Wärmezufuhr zur Nacherwärmung oder Erwärmung des Trinkwassers durch einen Heizkessel über die obere Heizwendel KW Kaltwasser Speichertemperatursensor (solar- WW Warmwasser seitig) (bei Solarregelungsmodul SM1: %) Kollektortemperatursensor (bei... - Seite 22 Heizwasserseitig und solarseitig anschließen (Fortsetzung) Vitocell 100-B bestehend aus: Wärmeerzeuger 2 Speicher-Wassererwärmer Heizkreis 3 Solar-Divicon Speichertemperatursensor (heiz- 4 Vitosolic 100 oder Solarrege- wasserseitig) Befüllventil lungsmodul Sonnenkollektor 1. Regelung der Wärmezufuhr ein- 3. Bei Verwendung von Kupferrohr: bauen. Beiliegende Stützhülsen C einle- gen.
-
Seite 23: Trinkwasserseitig Anschließen
Heizwasserseitig und solarseitig anschließen (Fortsetzung) 5. Nur bei Heizwasser-Vorlauftempera- Falls in der Anlage noch nicht vor- turen über 110 °C: handen, einen bauteilgeprüften Sicherheitstemperaturbegrenzer ein- bauen. Hierzu Temperaturwächter und Sicherheitstemperaturbegrenzer einsetzen. Trinkwasserseitig anschließen ■ Für den trinkwasserseitigen Zulässige Temperatur: 95 °C Anschluss die DIN 1988 und die Zulässiger Betriebsdruck: 10 bar... -
Seite 24: Sicherheitsventil
Trinkwasserseitig anschließen (Fortsetzung) A Ausdehnungsgefäß K Absperrventil B Entleerung L Durchflussregulierventil C Zirkulationsleitung M Manometeranschluss D Warmwasser N Rückflussverhinderer E Rückschlagklappe, federbelastet O Entleerung F Trinkwasserzirkulationspumpe P Kaltwasser G Beobachtbare Mündung der Aus- R Trinkwasserfilter blaseleitung S Druckminderer H Sicherheitsventil T Rücklaufverhinderer/Rohrtrenner Sicherheitsventil Die Anlage muss zum Schutz vor Über-... -
Seite 25: Potenzialausgleich Anschließen
Trinkwasserseitig anschließen (Fortsetzung) Das Sicherheitsventil in der Kaltwasser- Das Sicherheitsventil über der Ober- leitung anordnen. Sicherheitsventil darf kante des Speicher-Wassererwärmers vom Speicher-Wassererwärmer nicht montieren. absperrbar sein. Verengungen in der Leitung zwischen Sicherheitsventil und Speicher-Wassererwärmer sind unzu- lässig. Die Ausblaseleitung des Sicherheitsven- tils darf nicht verschlossen werden. - Seite 28 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
