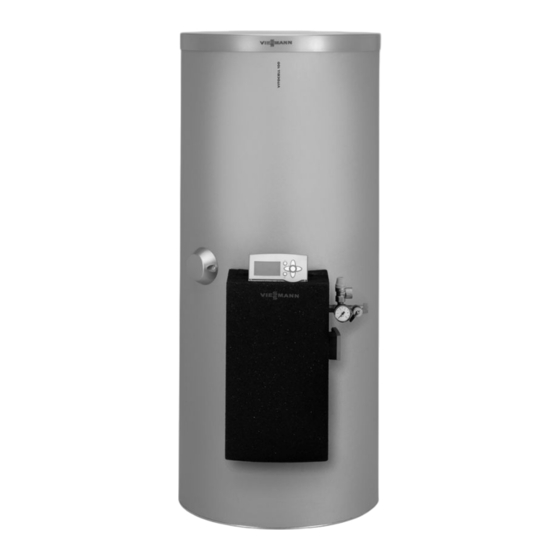

Viessmann VITOCELL 100-B Typ CVBA Montageanleitung
Bivalenter speicher-wassererwärmer mit solar-divicon
Vorschau ausblenden
Andere Handbücher für VITOCELL 100-B Typ CVBA:
- Montage- und serviceanleitung (38 Seiten) ,
- Montageanleitung (28 Seiten) ,
- Montageanleitung für die fachkraft (20 Seiten)
Verwandte Anleitungen für Viessmann VITOCELL 100-B Typ CVBA
Inhaltszusammenfassung für Viessmann VITOCELL 100-B Typ CVBA
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 100-B Typ CVBA Vitocell 100-W Typ CVBA Bivalenter Speicher-Wassererwärmer mit Solar-Divicon VITOCELL 100-B VITOCELL 100-W Nach Montage entsorgen! 5623 132 9/2012...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagehinweise Produktinformation....................■ Vitocell 100-B und Vitocell 100-W, Typ CVBA..........■ Anschlüsse......................■ Vor der Montage....................■ Hinweise zur Aufstellung................... Montageablauf Elektro-Heizeinsatz-EHE (falls vorhanden) einbauen.......... Anodenanschluss prüfen..................Deckel anbauen....................10 Membran-Druckausdehnungsgefäß anbauen............11 Speichertemperatursensoren einbauen............... 12 Solarregelung anschließen................... 13 Elektro-Heizeinsatz-EHE anschließen.............. -
Seite 4: Produktinformation
Produktinformation Vitocell 100-B und Vitocell 100-W, Typ CVBA Emaillierter, innenbeheizter Speicher- ■ Geeignet für Anlagen nach DIN 1988, Wassererwärmer zur Trinkwassererwär- DIN EN 12828, DIN 4753 mung in Verbindung mit Solaranlagen, ■ DIN-Registernummer: Heizkesseln und Wandgeräten für biva- 0266/07-13MC/E lenten Betrieb. ■... -
Seite 5: Vor Der Montage
Produktinformation (Fortsetzung) A Leitungsdurchführung für Netzan- M Anschluss Ausdehnungsgefäß N Ablauf schlussleitung und KM-BUS-Lei- tung der Regelung O Innengewinde für Halterung Aus- B Warmwasser dehnungsgefäß C Heizwasservorlauf P Solarregelungmodul D Tauchhülse R Sicherheitsgruppe mit E Zirkulation ■ Sicherheitsventil F Heizwasserrücklauf ■... - Seite 6 Produktinformation (Fortsetzung) Arbeitsschritt 3 Leitungen herausziehen. Arbeitsschritt 4 Anschlüsse A und B lösen.
-
Seite 7: Hinweise Zur Aufstellung
Produktinformation (Fortsetzung) Nach der Aufstellung in umgekehrter Reihenfolge wieder zusammenbauen. Hinweise zur Aufstellung Achtung ■ Zur Bedienung der Vitosolic 100 (falls Die Wärmedämmung darf nicht vorhanden) ausreichend Abstand zur mit offener Flamme in Berührung Wand vorsehen. kommen. Vorsicht bei Löt- und Schweißar- Hinweis beiten. - Seite 8 Produktinformation (Fortsetzung) Hinweis Stellfüße nicht über 35 mm Gesamt- länge herausdrehen. Speicher-Wassererwärmer mit Elektro-Heizeinsatz-EHE aufstellen ≥ Montageanleitung Elektro-Heiz- einsatz-EHE Mindestabstand einhalten. Achtung Die unbeheizte Länge eines bau- seits eingesetzten Einschraub- heizkörpers muss min. 100 mm betragen. Der Einschraubheizkörper muss für emaillierte Speicher-Wasser- erwärmer geeignet sein.
-
Seite 9: Elektro-Heizeinsatz-Ehe (Falls Vorhanden) Einbauen
Elektro-Heizeinsatz-EHE (falls vorhanden) einbauen Den elektrischen Anschluss erst mit dem Achtung Anschluss der Solarregelung ausführen Um Geräteschäden zu vermei- (siehe Seite 13). den, dürfen elektrische Leitungen keine heißen Teile berühren. Montageanleitung Elektro-Heiz- Für ausreichenden Wärme- einsatz-EHE schutz zwischen elektrischen Leitungen und wärmeführenden Rohren sorgen. -
Seite 10: Deckel Anbauen
Deckel anbauen Falls kein Elektro-Heizeinsatz-EHE ein- gebaut wird: Den Anschluss S (siehe Seite 4) mit beiliegendem Stopfen Rp ½ verschließen. A Typenschild C Abdeckkappe B Stopfen... -
Seite 11: Membran-Druckausdehnungsgefäß Anbauen
Membran-Druckausdehnungsgefäß anbauen 1. Halterung mit 2 Sechskantschrauben 3. Bei Montage am Speicher-Wasser- M 8 und Unterlegscheiben an den erwärmer: Speicher-Wassererwärmer oder an Beiliegendes Wellrohr biegen und die Wand anbauen. Ausdehnungsgefäß mit dem Anschluss an der Sicherheitsgruppe 2. Ausdehnungsgefäß einhängen. (siehe Seite 4) verbinden. Bei Montage an der Wand: Verbindung zur Sicherheitsgruppe bauseits herstellen. -
Seite 12: Speichertemperatursensoren Einbauen
Speichertemperatursensoren einbauen Achtung Für ausreichenden Wärme- Um Geräteschäden zu vermei- schutz zwischen elektrische Lei- den dürfen elektrische Leitungen tungen und wärmeführenden keine heißen Teile berühren. Rohren sorgen. A Tauchhülse für Speichertempera- turregelung... -
Seite 13: Solarregelung Anschließen
Speichertemperatursensoren einbauen (Fortsetzung) ■ Fühler nicht mit Isolierband umwi- ckeln. ■ Speichertemperatursensor außen an der Andrückfeder der Sensorbefesti- gung (nicht in der Kehle) so befesti- gen, dass er vorn mit der Feder abschließt. ■ Sensorbefestigung mit Fühler bis zum Anschlag in die Tauchhülse A ste- cken. -
Seite 14: Elektro-Heizeinsatz-Ehe Anschließen
Elektro-Heizeinsatz-EHE anschließen Montageanleitung Elektro-Heiz- einsatz-EHE Heizwasserseitig und solarseitig anschließen ■ Alle Rohrleitungen mit lösbaren Ver- Hinweis bindungen anschließen. Vitosol-Kollektoren sind einsetzbar bis ■ Nicht benötigte Anschlüsse mit Kap- 6 bar. pen verschließen. ■ Temperaturregler so einstellen, dass die Trinkwassertemperatur im Spei- cher-Wassererwärmer 95 °C nicht überschreitet. - Seite 15 Heizwasserseitig und solarseitig anschließen (Fortsetzung) KW Kaltwasser Sonnenkollektor WW Warmwasser Öl-/Gas-Heizkessel Kollektortemperatursensor Zirkulation Speichertemperatursensor (solar- Heizkreis seitig) Speichertemperatursensor (heiz- Vitocell 100-B oder seitig) Vitocell 100-W bestehend aus: Befüllventil 2 Speicher-Wasserwärmer 3Solar-Divocon 4 Vitosolic 100 oder Solarrege- lungsmodul...
- Seite 16 Heizwasserseitig und solarseitig anschließen (Fortsetzung) oder 1. Regelung der Wärmezufuhr ein- 5. Nur bei Heizwasser-Vorlauftempera- bauen. turen über 110 °C: Falls in der Anlage noch nicht vor- 2. Anschlüsse A und B auf Dichtheit handen, einen bauteilgeprüften prüfen, falls erforderlich nachziehen. Sicherheitstemperaturbegrenzer ein- bauen.
-
Seite 17: Trinkwasserseitig Anschließen
Trinkwasserseitig anschließen ■ Für den trinkwasserseitigen Zulässige Temperatur: 95 °C Anschluss die DIN 1988 und die Zulässiger Betriebsdruck: 10 bar Prüfdruck: 16 bar DIN 4753 beachten (c: Vorschriften des SVGW) ■ Alle Rohrleitungen mit lösbaren Ver- bindungen anschließen. ■ Nicht benötigte Anschlüsse mit Rot- gusskappen verschließen. -
Seite 18: Sicherheitsventil
Trinkwasserseitig anschließen (Fortsetzung) D Warmwasser M Manometeranschluss E Rückschlagklappe, federbelastet N Rücklaufverhinderer F Zirkulationspumpe O Entleerung G Beobachtbare Mündung der Aus- P Kaltwasser blaseleitung R Trinkwasserfilter H Sicherheitsventil S Druckminderer K Absperrventil T Rücklaufverhinderer/Rohrtrenner L Durchflussregulierventil Sicherheitsventil Die Anlage muss zum Schutz vor Über- Die Ausblaseleitung des Sicherheitsven- druck mit einem bauteilgeprüften Memb- tils darf nicht verschlossen werden. -
Seite 19: Potenzialausgleich Anschließen
Potenzialausgleich anschließen Potenzialausgleich nach den techni- c: Den Potenzialausgleich nach den schen Anschlussbedingungen (TAB) technischen Vorschriften des örtlichen des örtlichen Energieversorgungsunter- EWs und den SEV Bestimmungen aus- nehmens und den VDE-Bestimmungen führen. ausführen. Inbetriebnahme Serviceanleitung... - Seite 20 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
