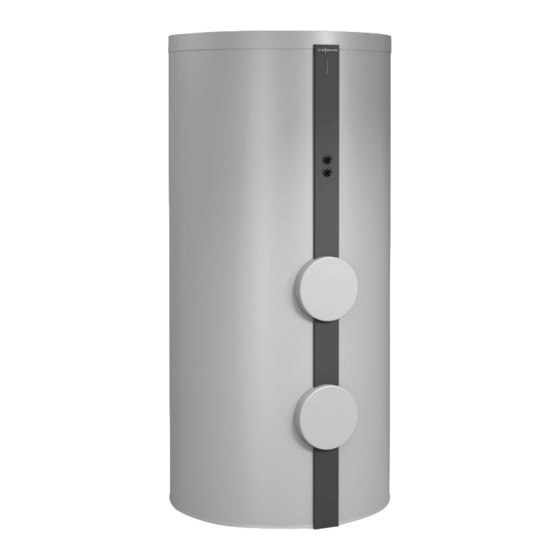

  • Seite 2 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocell 100-B Typ CVBB Speicher-Wassererwärmer 750 und 950 l Gültigkeitshinweise siehe letzte Seite VITOCELL 100-B Bitte aufbewahren! 5696 956 DE 10/2016...
  • Seite 3 Dieses Zeichen warnt vor Sach- und Umwelt- Die Instandsetzung von Bauteilen mit sicher- schäden. heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Hinweis Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Zusatzkomponenten, Ersatz- und Verschleißteile Zielgruppe Achtung Diese Anleitung richtet sich ausschließlich an autori-...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Anlagenbetreiber einweisen, dass nachträgliche Ände- rungen an den baulichen Gegebenheiten nicht zuläs- sig sind (z. B. Leitungsverlegung, Verkleidungen oder Trennwände). Gefahr Undichte oder verstopfte Abgasanlagen oder unzureichende Zufuhr der Verbrennungsluft ver- ursachen lebensbedrohliche Vergiftungen durch Kohlenmonoxid im Abgas. Ordnungsgemäße Funktion der Abgasanlage sicherstellen.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. 2. Montagehinweise Montagevorbereitung ................Anschlüsse ..................■ Hinweise zur Aufstellung ..............■ 3. Montageablauf Speicher-Wassererwärmer aufstellen ............ Thermometerfühler (falls vorhanden) und Speichertemperatursensor anbauen ....................10 Speichertemperatursensor bei Solarbetrieb einbauen ......

  • Seite 6: Information

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 7: Bestimmungsgemäße Verwendung

    Information Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Systemen gemäß EN 12828 / DIN 1988 bzw. ler fallweise freizugeben. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- Fehlgebrauch des Gerätes bzw.

  • Seite 8: Montagehinweise

    Montagehinweise Montagevorbereitung Anschlüsse Abb. 1 Anschluss für Thermometerfühler Heizwasserrücklauf (untere Heizwendel) und Warmwasser Speichertemperatursensor bei Solarbetrieb (mit Heizwasservorlauf (obere Heizwendel) Einschraubwinkel) Klemmsystem für Speichertemperatursensoren Kaltwasser/Entleerung Zirkulation Flansch für Elektro-Heizeinsatz und/oder Lade- lanze Heizwasserrücklauf (obere Heizwendel) Magnesiumanode mit Masseleitung Heizwasservorlauf (untere Heizwendel) Hinweise zur Aufstellung Achtung Hinweis...
  • Seite 9 Montagehinweise Montagevorbereitung (Fortsetzung) Speicher-Wassererwärmer mit Elektro-Heizeinsatz aufstellen 1195 Abb. 2 Montageanleitung Elektro-Heizeinsatz Einbau des Elektro-Heizeinsatzes wahlweise in Posi- tion oder Mindestabstand a einhalten. Nennleistung Elektro-Heizeinsatz Maß a 2 bis 6 kW 650 mm 4 bis 12 kW 950 mm Hinweis Die unbeheizte Länge eines bauseits eingesetzten Einschraubheizkörpers muss min.

  • Seite 10: Montageablauf

    Montageablauf Speicher-Wassererwärmer aufstellen Abb. 3 Typenschild 2. Stellfüße bis zum Anschlag in die Standfüße ein- schrauben und Speicherkörper mit Stellfüßen aus- richten. Hinweis Stellfüße nicht über 35 mm Gesamtlänge heraus- drehen.

  • Seite 11: Thermometerfühler (Falls Vorhanden) Und Speichertemperatursensor Anbauen

    Montageablauf Thermometerfühler (falls vorhanden) und Speichertemperatursensor anbauen Hinweis Thermometer oben (im Lieferumfang) und Thermome- ter unten (Zubehör) nicht vertauschen. Die Leitungs- längen sind unterschiedlich. Abb. 4 Thermometer oben (im Lieferumfang) und Ther- mometer unten (Zubehör) 1. Thermometerfühler durch die Abdeckleiste führen 4.
  • Seite 12 Montageablauf (Fortsetzung) Wärmedämm-Mantel anbauen Hinweis Für die folgenden Arbeitsschritte sind 2 Personen ■ erforderlich. Es dürfen keine Vliesreste durch die Speicheran- ■ schlüsse in den Speicher-Wassererwärmer geraten. Abb. 5 1. Auf Speicherrückseite: 6 Klippverschlüsse auf das 3. Die Klippverschlüsse auf der Speicherrückseite bis Kantenprofil des rechten und linken Wärmedämm- zum Anschlag zusammenschieben.
  • Seite 13 Montageablauf (Fortsetzung) Flanschabdeckungen und Abdeckleisten anbauen Abb. 6 Typenschild Speicher-Wassererwärmer 1. Wärmedämm-Mantel durch Klopfen gleichmäßig 4. Abdeckleiste hinten anbauen. an den Speicherkörper anlegen. 5. Typenschild aufkleben. 2. Flanschhauben anbauen. 3. Abdeckleisten vorn anbauen.

  • Seite 14: Speichertemperatursensor Bei Solarbetrieb Einbauen

    Montageablauf (Fortsetzung) Deckel anbauen Abb. 7 Schriftzug Speichertemperatursensor bei Solarbetrieb einbauen ■ Einschraubwinkel mit Tauchhülse (Lieferumfang Speicher-Wassererwärmer) im Heizwasser-Rücklauf- anschluss (Solarrücklauf) eindichten. Speichertemperatursensor (liegt Solarregelung bei) ■ bis zum Anschlag in die Tauchhülse einführen und mit Klemmfeder befestigen.

  • Seite 15: Heizwasserseitig Anschließen

    Montageablauf Speichertemperatursensor bei Solarbetrieb… (Fortsetzung) Abb. 8 Heizwasserseitig anschließen Alle Rohrleitungen mit lösbaren Verbindungen ■ Zulässige Temperaturen anschließen. solarseitig 160 °C Nicht benötigte Anschlüsse mit Rotgusskappen ver- ■ heizwasserseitig 160 °C schließen. Temperaturregler so einstellen, dass die Trinkwas- Zulässiger Betriebsdruck ■...

  • Seite 16: Erwärmung Des Trinkwassers Über Sonnenkollektoren (Untere Heiz- Wendel) Und Einen Heizkessel (Obere Heizwendel)

    Montageablauf Heizwasserseitig anschließen (Fortsetzung) Erwärmung des Trinkwassers über Sonnenkollektoren (untere Heizwendel) und einen Heizkes- sel (obere Heizwendel) Abb. 9 Sonnenkollektor Öl-/Gas-Heizkessel Befüllarmatur Heizkreis Solar-Handfüllpumpe KW Kaltwasser Speicher-Wassererwärmer WW Warmwasser 1. Regelung der Wärmezufuhr einbauen. 2. Nur bei Heizwasser-Vorlauftemperaturen über 110 °C: Zusätzlich einen bauteilgeprüften Sicherheitstem- peraturbegrenzer einbauen, falls in der Anlage kei- ner vorhanden ist.

  • Seite 17: Sicherheitsventil

    Montageablauf Trinkwasserseitig anschließen (Fortsetzung) MAG-W Abb. 10 Obere Heizwendel für Anschluss an den Kaltwasser Heizkessel Manometeranschluss Untere Heizwendel für Anschluss an Sonnen- MAG-W Ausdehnungsgefäß, trinkwassergeeignet kollektoren Rückflussverhinderer Rückschlagklappe, federbelastet Rückflussverhinderer/Rohrtrenner Beobachtbare Mündung der Ausblaseleitung Sicherheitsventil Absperrventil Trinkwasserfilter Durchflussregulierventil Warmwasser Zirkulationsleitung Druckminderer Zirkulationspumpe Entleerung...

  • Seite 18: Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen..................18 • • 2. Besichtigung und Reinigung....................18 • • 3. Anlage außer Betrieb nehmen •...

  • Seite 19: Speicher-Wassererwärmer Füllen

    Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer füllen 1. Speicher-Wassererwärmer trinkwasserseitig füllen. 2. Heiz- und trinkwasserseitige Verschraubungen und Elektro-Heizeinsatz oder Ladelanze (falls vorhan- Hinweis den) auf Dichtheit prüfen. Wenn der Speicher-Wassererwärmer unter Druck Falls erforderlich, nachziehen. steht, Flanschdeckel mit einem Anzugsdrehmo- 3. Sicherheitsventile nach den Angaben des Herstel- ment von 25 Nm nachziehen.

  • Seite 20: Anodenschutzstrom Mit Anoden-Prüfgerät Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Anodenschutzstrom mit Anoden-Prüfgerät prüfen 1. Deckel und Flanschhaube mit Wärmedämmung abbauen. 2. Abdeckleisten abbauen, Klippver- schlüsse öffnen und auseinanderziehen.. 3. Masseleitungen von den Steckzungen abziehen. 4. Messgerät zwischen Steckzunge und Masselei- tung in Reihe schalten: Schutzstrom > 0,3 mA: ■...

  • Seite 21: Speicher-Wassererwärmer Innen Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen 3. Speicher-Wassererwärmer vom Rohrleitungssys- tem trennen, damit keine Reinigungsmittel und Verunreinigungen in das Rohrleitungssystem gelangen. Achtung Spitze, scharfkantige und harte Gegen- stände können die Innenwandung beschädi- gen. Zur manuellen Reinigung nur Geräte aus Kunststoff verwenden. Lose haftende Ablagerungen mit einem Hoch- druckreiniger oder manuell entfernen.

  • Seite 22: Speicher-Wassererwärmer In Betrieb Nehmen

    Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer in Betrieb nehmen Abb. 13 1. Speicher-Wassererwärmer wieder an das Rohrlei- 5. Speicher-Wassererwärmer trinkwasserseitig füllen. tungssystem anschließen. Anschließend Flanschdeckel mit einem Anzugsdrehmoment von 25 Nm nachziehen. 2. Neue Dichtungen an den Flanschdeckeln einlegen. 6. Klippverschlüsse bis zum Anschlag zusammen- schieben und Abdeckleisten aufstecken.
  • Seite 23 Erstinbetriebnahme, Inspektion, Wartung Wasserseitige Anschlüsse auf Dichtheit prüfen...

  • Seite 24: Einzelteillisten

    Einzelteillisten Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) ■ ■ Positionsnummer des Einzelteils innerhalb der Bau- gruppe (aus dieser Einzelteilliste) Abb. 14 Typenschild Speicherkörper Wärmedämmung...

  • Seite 25: Speicherkörper

    Einzelteillisten Speicherkörper 0011 0008 0009 0007 0008 0010 0006 0005 0006 0004 0012 0003 0002 0001 Abb. 15...
  • Seite 26 Einzelteillisten Speicherkörper (Fortsetzung) Pos. Einzelteil 0001 Stellfuß 0002 Klemmsystem Temperaturerfassung 0003 Typenschild 0004 Montage- und Serviceanleitung 0005 Flansch DN 180 0006 Dichtung DN 180 0007 Blindflansch mit Dichtung 0008 Dichtung 0009 Klemmbügel 0010 Guss-Stabanode R 1 ¼ 0011 Guss-Stabanode R 1 ¼...

  • Seite 27: Wärmedämmung

    Einzelteillisten Wärmedämmung 0006 0004 0010 0002 0012 0011 0007 0011 0012 0003 0012 0009 0013 0008 0001 0005 0014 0015 Abb. 16...
  • Seite 28 Einzelteillisten Wärmedämmung (Fortsetzung) Pos. Einzelteil 0001 Klippverschluss (6 Stück) 0002 Wärmedämm-Mantel links 0003 Wärmedämm-Mantel rechts 0004 Wärmedämm-Matte oben 0005 Wärmedämm-Matte unten 0006 Deckel 0007 Abdeckleiste vorn 0008 Abdeckung Thermometer, grau 0009 Thermometer 30 bis 120 °C 0010 Abdeckleiste hinten 0011 Abdeckkappe mit Schriftzug 0012 Schutzprofil unten...

  • Seite 29: Zubehörflansch

    Einzelteillisten Zubehörflansch 0001 0004 0001 0003 0002 0004 Abb. 17...
  • Seite 30 Einzelteillisten Zubehörflansch (Fortsetzung) Pos. Einzelteil 0001 Dichtung 0002 Flansch DN 180 mit Dichtung und Montageanleitung 0003 Abdeckhaube 0004 Montageanleitung...

  • Seite 31: Zubehörflansch Mit Ladelanze

    Einzelteillisten Zubehörflansch mit Ladelanze 0001 0002 0001 0007 0006 0003 0005 0004 0007 Abb. 18 Pos. Einzelteil 0001 Dichtung DN180 0002 Flansch DN180 Ladelanze 0003 Abdeckhaube Ladelanze 0004 Ladelanze 0005 Dichtring 50 x 3 0006 Stopfen 0007 Montageanleitung Zubehörflansch und Ladelanze...

  • Seite 32: Protokolle

    Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:...

  • Seite 33: Produktkennwerte

    Produktkennwerte Produktkennwerte Speicherinhalt Bereitschaftswärmeaufwand kWh/24 h 2,28 2,48 bei 45 K Temperaturdifferenz B, S...

  • Seite 34: Zubehör

    Zubehör Technische Daten Elektro-Heizeinsatz Nennleistung bei Normalbetrieb Nennspannung 1/N/PE 230 V 3/N/PE 3/N/PE 380 V, 380 V, Nennstrom 17,4 17,3 Aufheizzeit (in h) 750 l, oben 9,80 4,90 3,27 4,90 2,45 1,63 von 10 auf 60 °C 750 l, unten 16,30 8,15 5,43...

  • Seite 35: Entsorgung

    Zur Außerbetriebnahme die Anlage spannungsfrei schalten und die Komponenten ggf. abkühlen lassen. Alle Komponenten müssen fachgerecht entsorgt wer- den. DE: Wir empfehlen, das von Viessmann organisierte Entsorgungssystem zu nutzen. Betriebsstoffe (z. B. Wärmeträgermedien) können über die kom- munale Sammelstelle entsorgt werden. Weitere Informationen halten die Viessmann Niederlas- sungen bereit.

  • Seite 36: Bescheinigungen

    Bescheinigungen Konformitätserklärung Vitocell 100-B, Typ CVBB Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt mit folgender Richtlinie übereinstimmt: 97/23/EG Druckgeräterichtlinie Angewandte Normen: DIN 4753-7:2011 EN 12897:2006 AD2000-Merkblätter Gemäß den Bestimmungen der genannten Richtlinie wird dieses Produkt mit gekennzeichnet.

  • Seite 37: Stichwortverzeichnis

    Technische Daten............32 Technische Daten Elektro-Heizeinsatz.......33 Thermometerfühler.............10 Einzelteilliste.............. 23 Zulässiger Druck..........14, 15 Magnesiumanode............20 Zulässige Temperatur..........15 Gültigkeitshinweis Herstell-Nr. (siehe Typenschild) 7571430 7571431 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
