AD - Acoplamento entrada gás
AE - Tomada
Nesta tomada deverá ser ligado o grupo de arre-
fecimento Art. 1341
Atenção: Potência max: 360VA - Ampère: 1,6.
Não ligar ferramentas como esmeriladoras ou
instrumentos análogos.
AF - Ligador
Ligador de três pólos no qual deverá ser ligado o
cabo do medidor/regulador de pressão do grupo
de arrefecimento.
AG - Fusível
3.3. OBSERVAÇÕES GERAIS
Antes de usar esta máquina de soldadura ler com atenção
as normas CEI 26/9 - CENELEC HD 407 e CEI 26.11 -
CENELEC HD 433 além de verificar a integridade do isola-
mento dos cabos, das pinças porta-eléctrodos, das toma-
das e das fichas. Certificar-se também de que a secção e o
comprimento dos cabos de soldagem sejam compatíveis
com a corrente utilizada.
50
AC
AD
AG
AD
AC

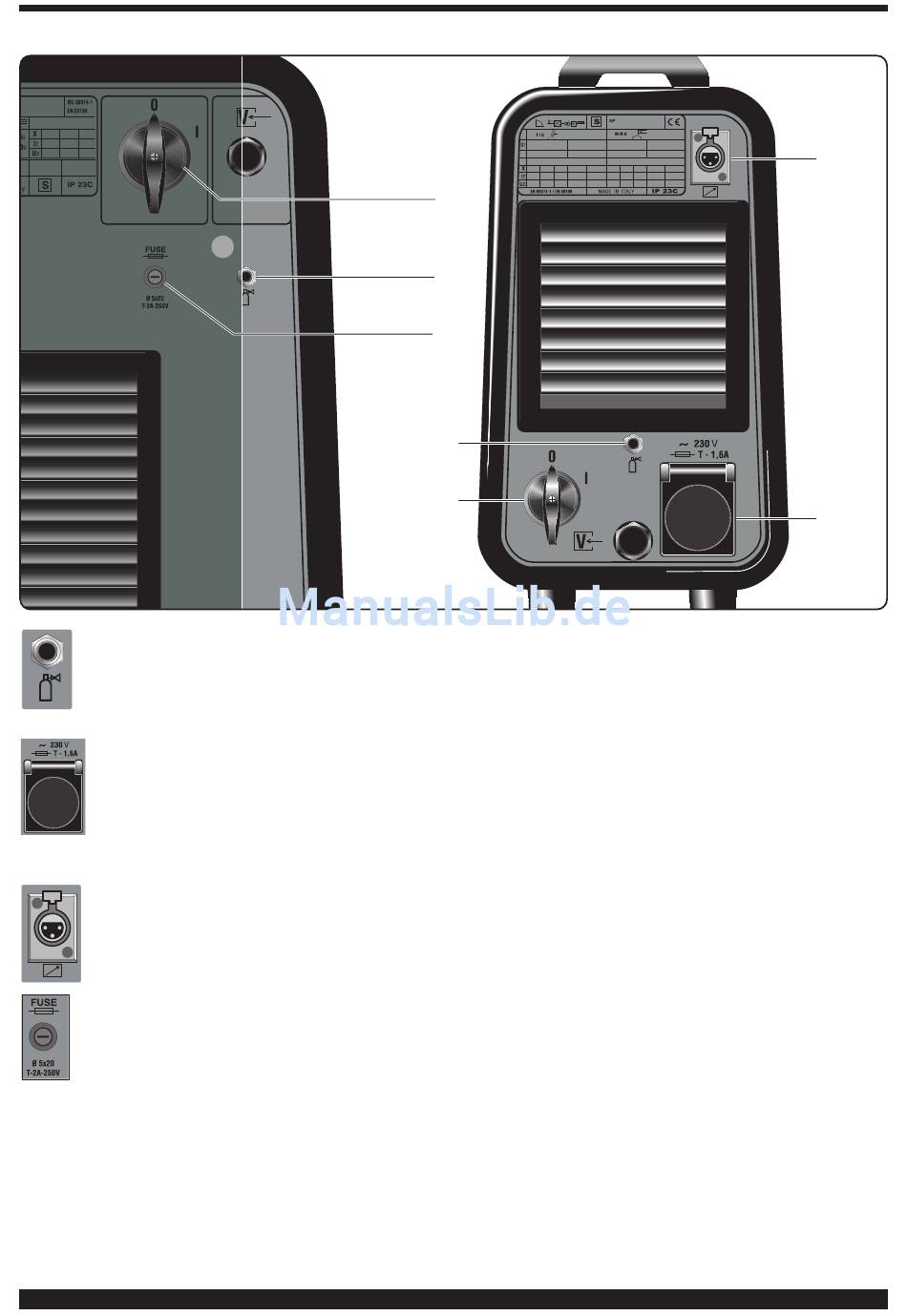

Fig. 2
3.4. SOLDAGEM DE ELÉTRODOS REVESTIDOS (MMA)
- Esta máquina de soldadura é idónea para soldar todos os
tipos de eléctrodos excepto os do tipo celulósicos (AWS 6010).
- Certificar-se que o interruptor AC esteja na posição 0, ligar
então os cabos de soldagem, respeitando a polaridade indi-
cada pelo fabricante de eléctrodos que serão utilizados e o
borne do cabo de massa à peça no ponto mais próximo
possível da soldagem, certificando-se que haja um bom
contacto eléctrico.
- Não tocar contemporaneamente a tocha ou a pinça porta
eléctrodo e o borne de massa.
- Acender a máquina usando o interruptor AC.
Seleccionar, carregando no botão A, o procedimento MMA,
sinalizador B Aceso.
- Regular a corrente com base no diâmetro do eléctrodo, na
posição de soldagem e no tipo de liga a efectuar.
- Terminada a soldagem, desligar sempre o aparelho e reti-
rar o eléctrodo da pinça porta eléctrodo.
Se desejar regular as funções Hot-start (sinalizador AM) e
Arc force (sinalizador AN) consultar o parágrafo anterior.
3.5. SOLDAGEM TIG
Esta máquina de soldadura é idónea para soldar, com pro-
cedimento TIG, o aço inoxidável, o ferro e o cobre.
Ligar o conector do cabo de massa ao pólo positivo (+) da
máquina de soldadura e o borne à peça no ponto mais pró-
ximo possível da máquina de soldadura, certificando-se que
haja um bom contacto eléctrico.
Ligar o conector de potência da tocha TIG ao pólo negativo
(-) da máquina de soldadura.
Ligar o conector de comando da tocha ao conector Y da
máquina de soldadura.
Ligar o acoplamento do tubo gás da tocha ao acoplamento
AF
AE
