A. (START / STOP) PARTIDA / PARAR
B. CW / CCW
C. SAÍDA 0-20 mA; 4-20mA
D. ENTRADA 0-20mA; 4-20mA
E. ENTRADA 0-10V
F. SAÍDA 0-10V
G. SAÍDA TACÔMETRO
H. (PRIME) ESCORVA
I. MOTOR OPERANDO CONTATO NORMALMENTE ABERTO
J. MOTOR OPERANDO CONTATO NORMALMENTE FECHADO
Para Substituir o Fusível
1. Coloque o interruptor em Desligado.
2. Retire da tomada o cabo de alimentação de força elétrica.
3. Retire e verifique o fusível. Substituir se estiver com algum problema.
4. Ligue novamente na tomada o cabo de alimentação de força elétrica.

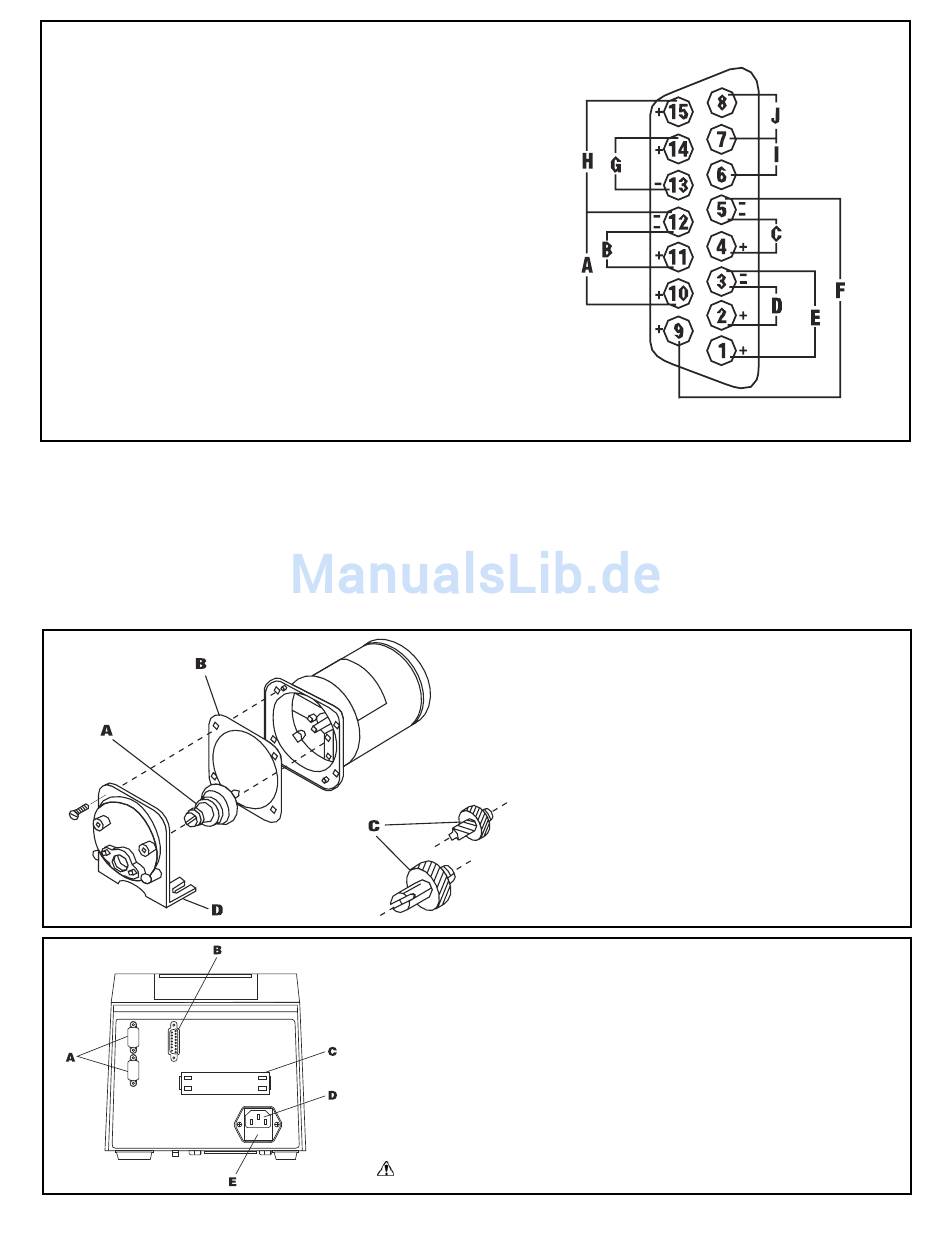

Configuração DB-15 pinos com esquema de fiação
GUIA DE AVARIAS E MANUTENÇÃO
PAINEL TRASEIRO - 7550-30, -50
A. CABO DE CONEXÃO DE ENTRADA RS-232C DO
COMPUTADOR HOST
CABO DE CONEXÃO DE SAÍDA RS-232C PARA PRÓXIMO
ACIONADOR DE BOMBA
B. TOMADA EXTERNA
C. AUX 1 SAÍDA; AUX 2 SAÍDA; AUX ENTRADA
D. MÓDULO DE ENTRADA DE FORÇA IEC 320
E. FUSÍVEL T3,15A
CUIDADO: Não substituir.
7523, 7550 e 77301-22
A. 6- CONJUNTO DE ENGRENAGENS DE
600 r / min (incluído no kit de serviço
07553-06 - Acionador de Console e
77300-01 - Acionador Modular)
B. GAXETA
C. 1- CONJUNTO DE ENGRENAGEM DE
100 r / min
D. CONJUNTO DE TAMPA PARA CAIXA DE
ENGRENAGENS
