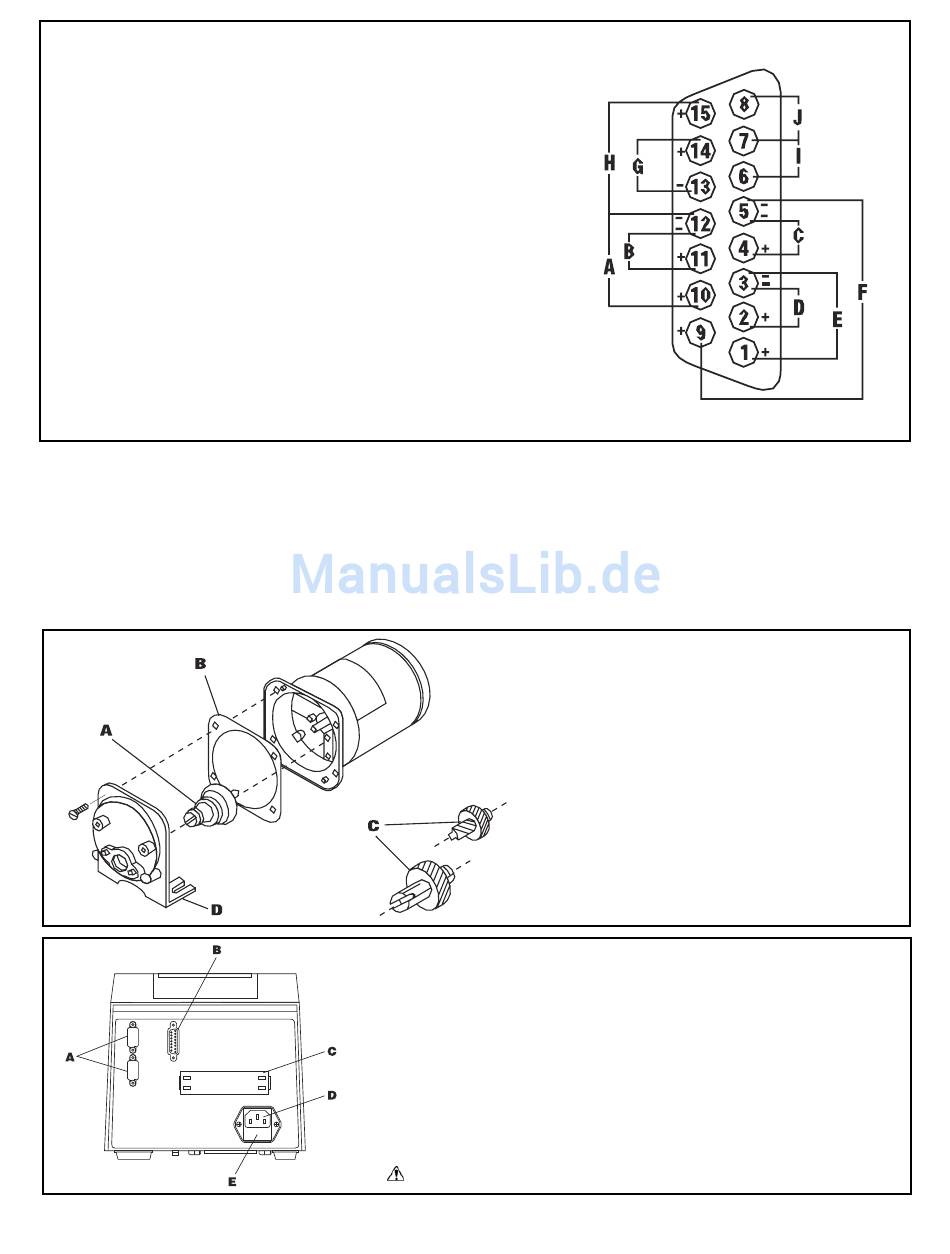

Configuración de las clavijas de DB-15 con diagrama de conexiones
A. ARRANQUE/PARADA
B. DERECHA/IZQUIERDA
C. SALIDA 0-20mA; 4-20mA
D. ENTRADA 0-20mA; 4-20mA
E. ENTRADA 0-10V
F. SALIDA 0-10V
G. SALIDA DEL TACÓMETRO
H. CEBAR
I. MOTOR EN MARCHA, CONTACTO NORMALMENTE ABIERTO
J. MOTOR EN MARCHA, CONTACTO NORMALMENTE CERRADO

Reemplazo de fusibles

1. Ponga el interruptor de encendido en la posición de apagado.
2. Desconecte el cordón de entrada de CA del receptáculo.
3. Quite y compruebe el fusible y reemplácelo si es defectuoso.
4. Vuelva a conectar el cordón de entrada de CA en el receptáculo.
LOCALIZACIÓN DE AVERÍAS Y MANTENIMIENTO
PANEL TRASERO - 7550-30, -50
A. CABLE DE CONEXIÓN DE ENTRADA IN-RS-232C DEL
ORDENADOR CENTRAL
CABLE DE CONEXIÓN DE SALIDA OUT-RS-232C AL
SIGUIENTE PROPULSOR DE LA BOMBA
B. RECEPTÁCULO EXTERNO
C. SALIDA AUX. 1; SALIDA AUX. 2, ENTRADA AUX.
D. MÓDULO DE ENTRADA DE CORRIENTE IEC 320
E. FUSIBLE T3,15A
PRECAUCIÓN: No sustituya.
A. CONJUNTO DE ENGRANAJE DE
6-600 RPM (incluido en el juego de
servicio 07553-06 - Propulsor de consola y
77300-01 - propulsor modular)
B. EMPAQUETADURA
C. JUEGO DE ENGRANAJES DE
1-100 RPM (incluido en el juego de
servicio 07553-08)
D. CONJUNTO DE TAPA DE CAJA DE
ENGRANAJES
40
7523, 7550 y 77301-22
