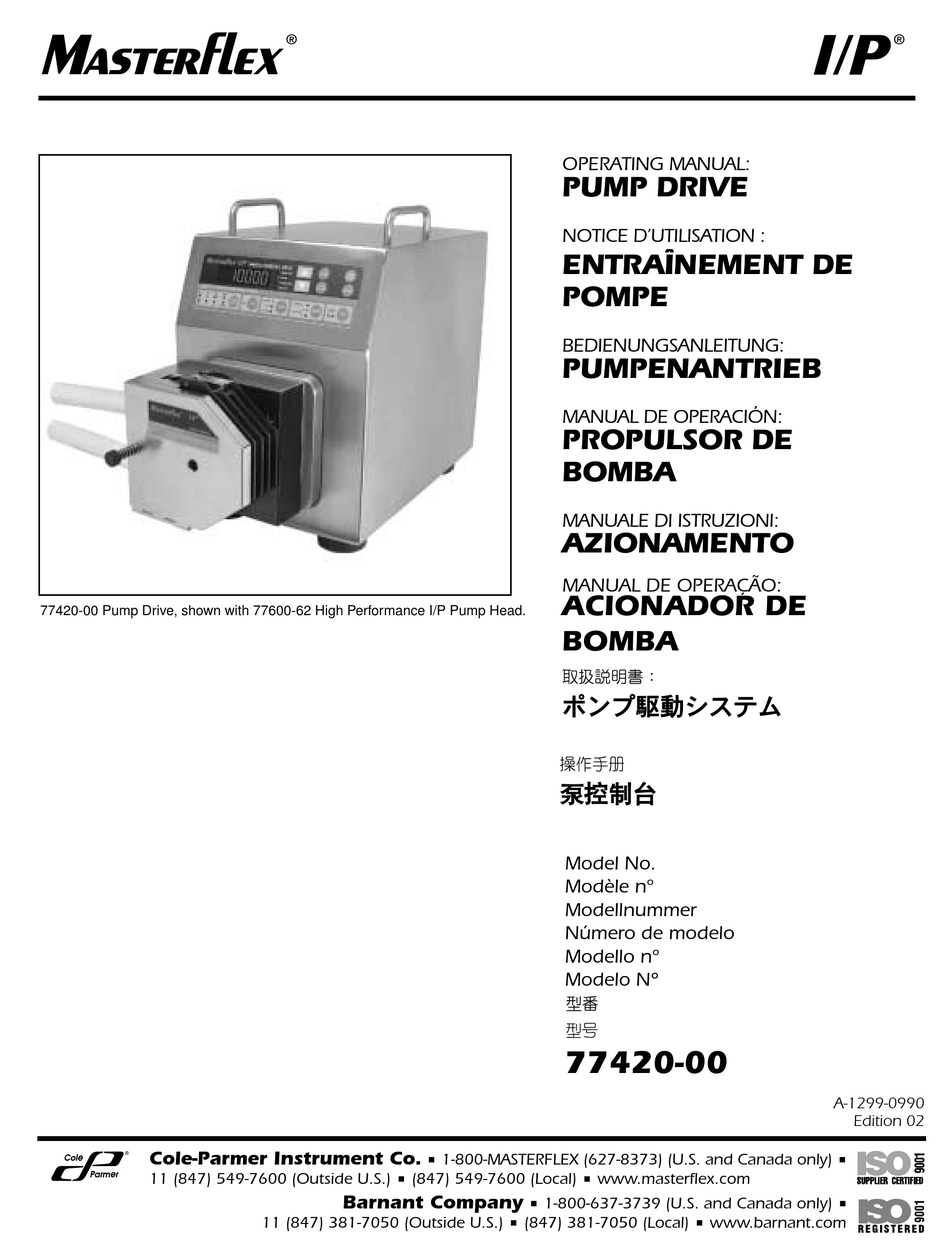

77420-00 Pump Drive, shown with 77600-62 High Performance I/P Pump Head.
®
Cole-Parmer Instrument Co.
Cole
Parmer
11 (847) 549-7600 (Outside U.S.)
®
"
1-800-MASTERFLEX (627-8373) (U.S. and Canada only)
"
(847) 549-7600 (Local)
Barnant Company
11 (847) 381-7050 (Outside U.S.)
OPERATING MANUAL:
PUMP DRIVE
NOTICE D'UTILISATION :
ENTRAÎNEMENT DE
POMPE
BEDIENUNGSANLEITUNG:
PUMPENANTRIEB
MANUAL DE OPERACIÓN:
PROPULSOR DE
BOMBA
MANUALE DI ISTRUZIONI:
AZIONAMENTO
MANUAL DE OPERAÇÃO:
ACIONADOR DE
BOMBA
Model No.
Modèle nº
Modellnummer
Número de modelo
Modello nº
Modelo N°
77420-00
"
www.masterflex.com
1-800-637-3739 (U.S. and Canada only)
"
"
(847) 381-7050 (Local)
A-1299-0990
Edition 02
"
"
"
www.barnant.com
®
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Masterflex I/P 77420-00

Inhaltszusammenfassung für Masterflex I/P 77420-00

  • Seite 21: Sicherheitsmassnahmen

    INHALTSVERZEICHNIS Titel Seite SICHERHEITSMASSNAHMEN ..............18 EINFÜHRUNG .

  • Seite 22: Einführung

    EINFÜHRUNG Der Konsolenantrieb steuert die Geschwindigkeit der MASTERFLEX ® ® Pumpenköpfe für Fördermengen von 0,12 bis 17 l/min bzw. 26 l/min bei Verwendung von zwei Pumpenköpfen. Bis zu 2 MASTERFLEX ® ® EASY-LOAD ® - oder Standardpumpenköpfe oder 1 MASTERFLEX I/P ®...

  • Seite 23: Montage Und Betrieb

    Einschalten automatisch, wenn sie beim Ausschalten auf „ON” gesetzt war. KALIBRIERUNG Um optimale Anwendungsergebnisse zu gewährleisten, sind für MASTERFLEX-Pumpen ausschließlich MASTERFLEX-Präzisionsschläuche zu verwenden. Der Einsatz anderer Schläuche kann eine Verweigerung der Garantieleistung nach sich ziehen. 1. Korrekte Schlauchgröße und Fördermenge wählen.

  • Seite 24: Fördern/Wiederholen (Disp/Copy)

    FÖRDERN/WIEDERHOLEN (DISP/COPY) Beim ersten Betätigen der Taste DISP wird die zuletzt eingegebene Fördermenge angezeigt. Die Signalleuchte VOLUME leuchtet auf und blinkt. Falls erforderlich, kann die Förder menge mit der AUF- bzw. ABWÄRTSPFEILTASTE ( , ) geändert werden. Bei Betätigen der Taste START/STOP beginnt die Förderung der eingestellten Menge.
  • Seite 25 5. Um die Spannungs- oder Stromskalierung auf einen anderen Bereich als Null bis Maximalwert einzustellen, die MODE-Taste gedrückt halten und dabei die FLOW-Taste drücken. Auf der Anzeige erscheint 2 Sekunden lang „LO” und dann eine Fördermenge. Den niedrigsten Steuerungspegel mit der AUF- bzw. ABWÄRTSPFEILTASTE ) einstellen.

  • Seite 26: Störungsbeseitigung Und Wartung

    STÖRUNGSBESEITIGUNG UND WARTUNG Auswechseln der Sicherung 1. Den Schalter Ein/Aus auf AUS stellen. 2. Netzstecker ziehen. 3. Die Sicherung herausnehmen und prüfen; auswechseln, falls defekt. 4. Netzstecker wieder anschließen. A. Schalter Ein/Aus — Alle Einstellungen bleiben gespeichert. B. T6.3 A Sicherung C.

  • Seite 27: Fehlermeldung

    Störungsbeseitigung (Fortsetzung) SYMPTOM URSACHE VORGEHENSWEISE B. (Fortsetzung) Motor dreht sich B2. Schalter MODE nicht korrekt 1. Sicherstellen, dass der Schalter nicht. Anzeige leuchtet. eingestellt. MODE entweder auf INTERNAL für direkte Bedienung über die Frontplatte oder auf mA oder V für Fernbedienung steht. 2.

  • Seite 28: Reinigung

    Reinigung Gehäuse mit mildem Reinigungsmittel säubern. Nicht eintauchen. Ersatzteile und Zubehör Beschreibung Artikelnummer Sicherung T6.3 A 77500-24 Externe Steuerung (Handgerät) 07592-83 Kabel der externen Steuerung, 7,62 m 77300-32 Laufrollensatz 77420-01 Ersatzdichtung 77420-03 TECHNISCHE DATEN Ausgangsleistung: Drehzahl: 1 bis 650 U/min Drehmomentausgang, max.: Dauerbetrieb 41,8 kg•cm...

  • Seite 29: Garantie

    GARANTIE Um optimale Anwendungsergebnisse zu gewährleisten, sind für MASTERFLEX-Pumpen ausschließlich MASTERFLEX-Präzisionsschläuche zu verwenden. Der Einsatz anderer Schläuche kann eine Verweigerung der Garantieleistung nach sich ziehen. Der Hersteller garantiert, dass dieses Produkt keine nennenswerten Abweichungen von den veröffentlichten Spezifikationen aufweist. Falls während der Garantiezeit eine Reparatur oder Nachbesserung erforderlich werden sollte, wird dies kostenlos vorgenommen, vorausgesetzt, es liegt kein vom Hersteller feststellbarer fehlerhafter oder unsachgemäßer Einsatz seitens des Kunden vor.
  • Seite 57 ....................................54 ......................................55 ................................... 55 ....................................56 ..................................56 ..............................56 OTHER ......................56 ....................................57 .................................. 57 ................................57 .............................. 57 ................................59 ..................................59 ....................................59 ......................................61 .................................. 61 ....................................... 61 ........................................ 62 ....................................62 ....................................... 62 ®...
  • Seite 59 TUBING SELECT 3. MODE (INTERNAL, mA, V) PRIME 6. FLOW 7. START/STOP START/STOP _ _ _ START/STOP PRIME MASTERFLEX MASTERFLEX 2. CAL 3. START/STOP 6. TUBING SELECT OTHER OTHER FLOW 3. TUBING SELECT...
  • Seite 60 DISP VOLUME START/STOP TOTAL VOLUME START/STOP 999999 999999 ( , ), DISP, START/STOP DISP COPY START/STOP DISP COPY START/STOP 999999 START/STOP START/STOP DISP SECONDS 999999 START/STOP DISP FLOW _ _ _ FLOW PRIME (0 - 20 mA, 4 - 20 mA, 0 - 10V DC) 0.5% START/STOP;...
  • Seite 61 FLOW 77420-00 77300-32...
  • Seite 62 4. AC T 6.3A IEC 320 MODE INTERNAL START STOP...
  • Seite 63 B2. MODE MODE INTERNAL ERROR “Err 2” “Err 3” “Err 5” “Err 12” “Err 7” “Err 10” “Err 11” 2. AC 3. AC “Err 13” “Err 14” ERROR ERROR...
  • Seite 64 T 6.3A 77500-24 07592-83 7.62 m 77300-32 77420-01 77420-03 1 - 650 rpm 41.8 kg•cm 126 kg•cm ±0.25% ±0.25% ±0.25% 6 , 7 (0 - 10V DC @ 1k min) (0 - 20 mA 4 - 20 mA @ 0 - 600 ) (TTL, 10 - 6500Hz, 50% 10Hz/rpm) (N.O.
  • Seite 65 MASTERFLEX MASTERFLEX Cole-Parmer Instrument Co. 60061-1844 1-800-MASTERFLEX (627-8373) (U.S. 11 (847) 549-7600 (U.S. (847) 549-7600 ( (847) 247-2929 (U.S. 11 (847) 549-1700 (U.S. www.masterflex.com e-mail: techinfo@coleparmer.com Barnant Company 60010-2392 27W092 1-800-637-3739 (U.S. 11 (847) 381-7050 (U.S. (847) 381-7050 ( 11 (847) 381-7053 (U.S.
  • Seite 66 ......................................63 ........................................64 ....................................64 ..................................65 ................................65 ......................................... 65 “OTHER” ........................... 65 ....................................... 66 ..................................66 ......................................... 66 ....................................66 ..................................... 68 ....................................68 ......................................68 ......................................70 ....................................70 ......................................70 ......................................... 71 ......................................71 ......................................71 ®...
  • Seite 67 ® ® MASTERFLEX 0.12 17 L/min 26 L/min ® ® ® ® MASTERFLEX EASY-LOAD MASTERFLEX C. FLOW D. TOTAL VOLUME E. START/STOP F. PRIME G. DIRECTION H. MODE SELECT INTERNAL I. DISPENSE/COPY J. CAL K. TUBING SELECT...
  • Seite 68 TUBING SELECT " " INTERNAL, mA, V PRIME CALibrate FLOW UP/DOWN START/STOP START/STOP START/STOP PRIME "ON" "OFF" "ON" "ON" MASTERFLEX MASTERFLEX START/STOP TUBING SELECT “OTHER” “OTHER” FLOW TUBING SELECT...
  • Seite 69 DISP VOLUME INC/DEC START/STOP TOTAL VOLUME START/STOP 999999 “999999” Increment ( ) Decrement ( ) DISP START/STOP DISP COPY START/STOP DISP COPY START/STOP 999999 START/STOP START/STOP DISP SECONDS INC/DEC 1~999999 START/STOP DISP FLOW 5 FLOW PRIME 0-20 mA 4-20 mA 0-10V DC ±0.5% ±50V START/STOP;...
  • Seite 70 "HI" 77420-00 77300-32...
  • Seite 71 B. T 6.3A D. IEC 320 MODE INTERNAL START/STOP...
  • Seite 72 B2. MODE MODE MODE INTERNAL MODE “Err 2” “Err 3” “Err 5” “Err 12” “Err 7” “Err 10” “Err 11” “Err 13” “Err 14”...
  • Seite 73 T 6.3A 77500-24 07592-83 7.62m 77300-32 77420-01 77420-03 1 ~ 650 r/min 580 oz-in (41.8 kg•cm) 1750 oz-in (126 kg•cm) ±0.25% F.S. ±0.25% F.S. ±0.25% F.S. 0-10V DC @ 1kΩ min 0-20mA 4-20 mA @ 0-600Ω TTL 10~6500Hz 50% 10Hz/rpm ( N.O.&N.C.
