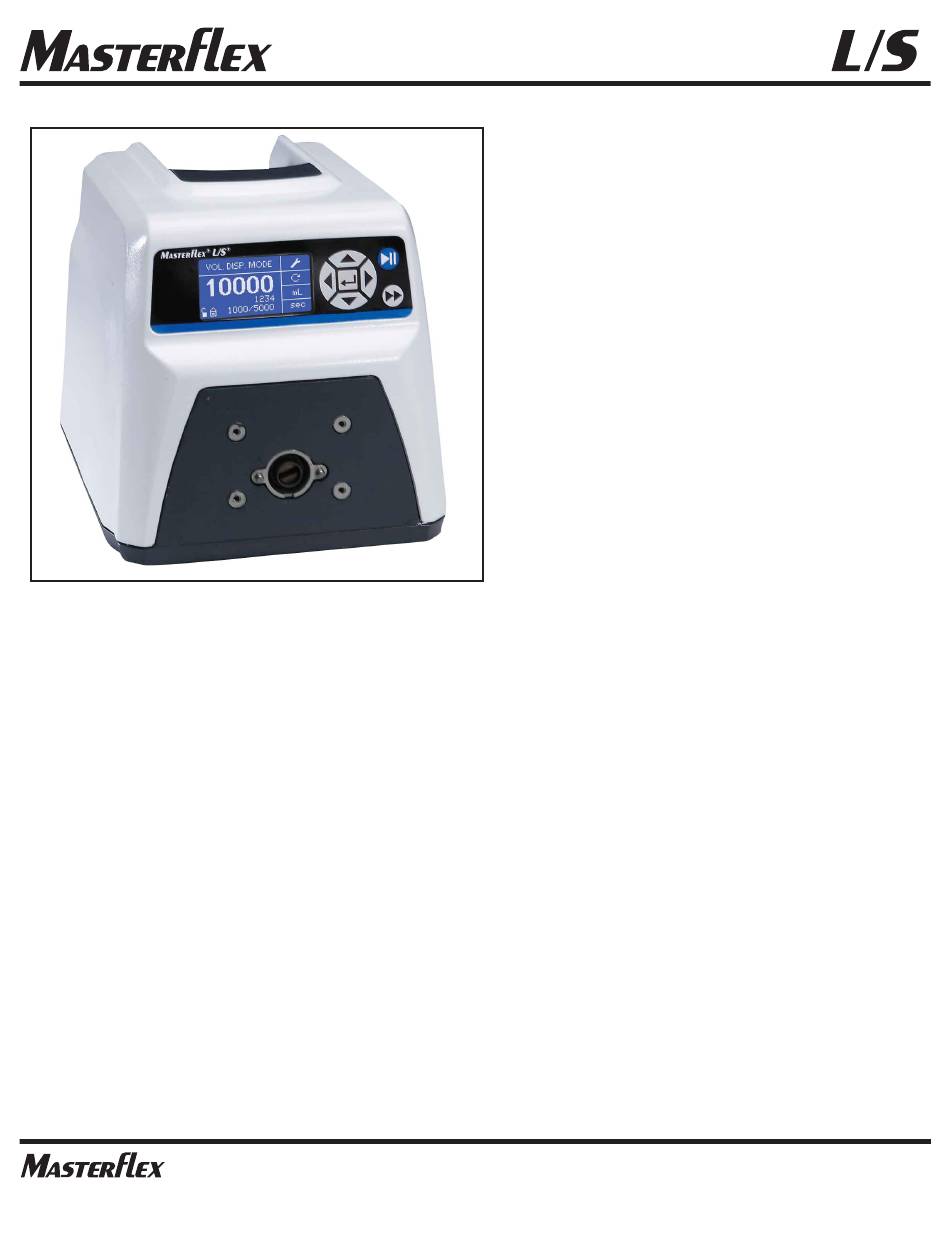

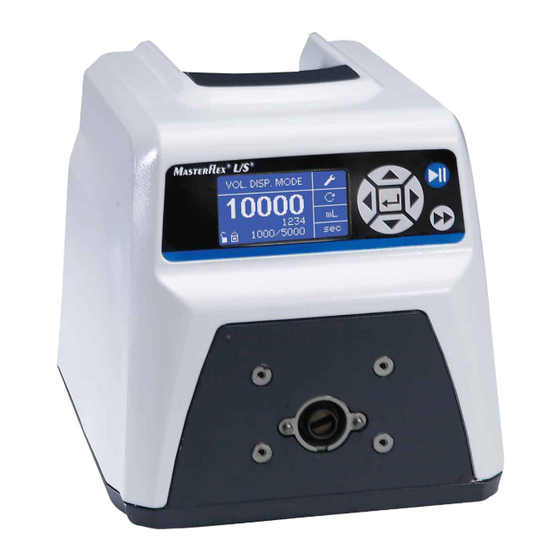

MASTERFLEX
L/S
MFLX07522-20
®
®
®
(US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739
(Outside US & Canada) 1-847-381-7050
masterflex.tech@avantorsciences.com • www.avantorsciences.com/masterflex
®
BEDIENUNGSANLEITUNG:
L/S
DIGITALE
®
PUMPENANTRIEBE
Modellnummer
MFLX07522-20
MFLX07522-30
MFLX07551-20
MFLX07551-30
MFLX07575-30
MFLX07575-40
®
A-1299-1127B
Ausgabe 05
Werbung
Verwandte Anleitungen für Masterflex L/S MFLX07522-20
Inhaltszusammenfassung für Masterflex L/S MFLX07522-20
- Seite 1 ® ® BEDIENUNGSANLEITUNG: DIGITALE ® PUMPENANTRIEBE Modellnummer MFLX07522-20 MFLX07522-30 MFLX07551-20 MFLX07551-30 MFLX07575-30 MASTERFLEX MFLX07522-20 ® ® MFLX07575-40 A-1299-1127B Ausgabe 05 ® (US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739 (Outside US & Canada) 1-847-381-7050 masterflex.tech@avantorsciences.com • www.avantorsciences.com/masterflex...
- Seite 2 © 2023 Masterflex LLC. Alle Rechte virbehalten. Masterflex – Reg TM Masterflex LLC. Markenzeichen mit dem Symbol in diesem Dokument sind in den USA und anderen Ländern eingetragen. ® PUMPE FÜR FLÜSSIGKEITEN MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 3 Das mit Ihren Pumpenantrieb gelieferte Stromkabel entspricht den Anforderungen des Landes, in dem Sie den Pumpenantrieb erworben haben. Wenn Sie den Pumpenantrieb in einem anderen Land verwen- den, müssen Sie ein Stromkabel verwenden, das den Anforderungen dieses Landes entspricht. Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe...
- Seite 4 Definitionen von ATEX oder im Sinne des NEC (National Electrical Code) konzipiert; einschließlich, aber ohne Beschränkung auf die den Einsatz mit brennbaren Flüssigkeiten. Wenden Sie sich an das Werk für Produkte, die sich für diese Art von Anwendungen eignen. MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 5 USB ............3-28 Masterflex MASTERFLEX ®...
- Seite 6 Technische Unterstützung ......... . .8-2 MASTERFLEX ®...
- Seite 7 Wellendichtringinspektion ......... .4-3 Masterflex MASTERFLEX ®...
- Seite 9 Verwendete ASCII -Kontrollcodes ........3-38 Masterflex MASTERFLEX ®...
- Seite 11 Einführung Kapitel 1 Der digitale Antrieb steuert die Geschwindigkeit der MASTERFLEX®- Pumpenköpfe für Fördermengen von 0.001 bis 3400 mL/min. Bis zu 2 (600 U/min) oder 4 (100 U/min) MASTERFLEX-Pumpenköpfe und alle MASTERFLEX-kompatiblen Pumpenköpfe. Anwendungslösungen Vorteile peristaltischer Pumpen • Handhabung abrasiver Schlämme und korrosiver Flüssigkeiten mit minimalem Verschleiß.
- Seite 12 Kapitel 1 Einführung Allgemeine Der MASTERFLEX L/S Digital Peristaltikpumpen-Antrieb bietet niedrige Fördermengenkapazitäten von 0.001 mL/min bis 3400 mL/min unter Beschreibung Verwendung von MASTERFLEX Standard, EASY-LOAD® oder High- Performance Pumpenköpfen. Sogar niedrigere Fördermengen können mit unseren Mehrkanal- und Patronenpumpenköpfen erreicht werden. Zu den Eigenschaften zählen eine kleine Standfläche und stapelbare Edelstahlantriebe.
- Seite 13 Pumpenantrieb erworben haben. Wenn Sie den Pumpenantrieb in einem anderen Land verwenden, müssen Sie ein Stromkabel v erwenden, das den Anforderungen dieses Landes entspricht. GEFAHR: Hochspannung herrscht vor, die zugänglich ist. Äußerste Vorsicht beim Öffnen des Gehäuses. Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe...
- Seite 14 Schutzmaßnahmen ergriffen werden, wie das Tragen einer Schutzbrille und von Schutzhandschuhen, um vor Kontakt mit den Substanzen zu schützen. Die lokalen und/oder nationalen Vorschriften für einen sicheren Betrieb und eine sichere Wartung des Systems müssen immer eingehalten werden. MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 15 ACHTUNG: Um eine Beschädigung des Antriebs zu verhindern, muss der Strom vor Anschließen des externen Fernsteuerungskabels aus- geschaltet werden. WARNUNG: Wenn ein Schlauch reißt, wird möglicherweise Flüssigkeit von der Pumpe versprüht. Geeignete Maßnahmen zum Schutz von Bediener und Geräten ergreifen. Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe...
- Seite 16 Sie diese gedrückt, um die Pumpe vorzufüllen. Das Vorfüllen wird gestoppt, wenn Sie die Taste loslassen. ACHTUNG: Finger vom Rotor fern halten, so lange die Pumpe in Betrieb ist. Einlegen oder Herausnehmen von Schläuchen die Pumpe anhalten. MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 17 Pfeile (▲/▼) beim Einschalten und halten diese gedrückt. STANDARDEINSTELLUNGEN: Durch Auswahl dieser Menüoption und Drücken der EINGABETASTE werden die Standardeinstellungen wieder hergestellt. Um die Standardeinstellungen des Antriebs wieder herzustellen, halten Sie die Tasten LINKS/RECHTS ( / ) beim Einschalten gedrückt. Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe...
- Seite 18 Das Vorfüllen wird gestoppt, wenn Sie die Taste loslassen. 9. Legen Sie einen Messbecher am Pumpenausgang an. Heben Sie das Feld START hervor und drücken Sie die EINGABETASTE. Der Antrieb wird basierend auf der Standardmenge bei der ausgewählten Fördermenge betrieben. MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 19 Bei einer Fördermenge von 1 mL/min, sieht die Kalibrierungslaufzeitberechnung wie folgt aus: 60 / (1 mL/min / 6 mL) = 360 Sekunden 360 Sekunden überschreitet die maximale Laufzeit von 4 Minuten (240 Sekunden) Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe...
- Seite 20 Töne:: Auswahl eines Tastaturtons, eines Tons für das Ende der Förderung und Ende der Lose. Fernbedienung: Siehe Fernbedienung. Tastenfeldsperre: Damit kann die Tastatur gesperrt und entriegelt werden. Summenvolumen:: Anzeige und Zurücksetzen des Summenvolumens. Hauptmenü: Rückkehr zum Hauptmenü. Beenden: Rückkehr zum Modusbetriebbildschirm. MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 21 : Wenn Sie auf diesem Symbol die EINGABETASTE drücken, gelangen Sie zum Tastenfeldsperren-Bildschirm. Wenn Sie die Tastatur sperren, verhindern Sie, dass eine andere Person die Antriebseinstellungen ändert. Bei Sperre wird aus diesem Symbol Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe...
- Seite 22 Sie die EINGABETASTE. Wählen Sie mit dem AUFWÄRTS/ABWÄRTS-Pfeil die gewünschte Fördereinheit und drücken Sie die EINGABETASTE, um diese Einheit auszuwählen. Der Antrieb wird jetzt bei dieser Fördereinheit betrieben. Drücken Sie die START/STOPP- Taste, damit der Antrieb wieder eingeschaltet wird. MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 23 Antriebseinstellungen ändert. Bei Sperre wird aus diesem Symbol I. Zeitanzeige: Die Stellen in der Mitte zeigen die Restzeit des Antriebs für EIN oder AUS, die auf der rechten Seite des Bildschirms hervorgehoben ist (Position D oder E, Abbildung 3-4). Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe...
- Seite 24 /RECHTS-Pfeilen von einer Stelle zur anderen. Nach Auswahl der optimalen EIN-Zeit die EINGABTASTE erneut zur Validierung drücken. Der Antrieb wird jetzt so lange laufen, wie Sie es in der Mitte des Bildschirms eingestellt haben. 3-10 MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 25 Abbildung 3-4). Verwenden Sie im Batch-Zahl-Bildschirm die Pfeiltasten, um ZURÜCKSETZUNG zu wählen und drücken Sie dann die EINGABETASTE, um die Batch-Zahl zurück zu setzen; wählen Sie BEENDEN, um zum Hauptbildschirm für den Zeitförderungsmodus- Betrieb zurück zu kehren. Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe 3-11...
- Seite 26 J. Wiederholungsmenge: Zeigt die Wiederholungsmenge während der Förderung oder in der AUS-Zeit. K. Tropfschutz: Ein Wassertropfen-Symbol verweist darauf, dass die Tropfschutzfunktion eingeschaltet ist. Weitere Informationen finden Sie unter „Tropschutzfunktion“ auf Seite 3-27. 3-12 MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 27 Null (0) eingestellt ist, läuft der Antrieb auf unbestimmte Zeit und das Symbol wird angezeigt. Wählen Sie BEENDEN, um zum Wiederholungsförderungs-Bildschirm zurück zu kehren. • Die Batch-Zahl kann im BATCH-ZAHL-Bildschirm durch Auswahl von ZURÜCKSETZEN zurück gesetzt werden. Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe 3-13...
- Seite 28 Bildschirm zurück zu kehren. 10. Maximale Förderzeit Die Spezifikation für maximale: Förderung im Kopiermodus entspricht 80 Stunden @ 600 U/min. Die tatsächliche Menge hängt von der Schlauchgröße und den ausgewählten Fördermengen ab. 3-14 MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 29 F. LÖSCHEN: Durch Auswahl dieser Option wird die auf dem Bildschirm angezeigte Zahl gelöscht und eine neue Wiederholungsmenge kann ausgewählt werden. G. BEENDEN: Rückkehr zum Wiederholungsförderungsmodus. H. Menge: Das ist die Menge, die während der Wiederholung gefördert wurde. Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe 3-15...
- Seite 30 Bildschirm hängt von den ausgewählten Förderungseinheiten ab. U/min und % sind ungültig. Wenn diese Einheiten ausgewählt wurden, zeigt der Antrieb eine Menge in mL an, im WIEDERHOLUNGSFÖRDERUNGSMODUS, die von der ausgewählten Schlauchgröße abhängt. Siehe SCHLAUCHKALIBRIERUNG zur Verbesserung der Genauigkeit dieser Umwandlung. 3-16 MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 31 I. Menge: Zeigt die Menge während der Förderung oder in der AUS-Zeit. J. Tropfschutz: Ein Wassertropfen-Symbol verweist darauf, dass die Tropfschutzfunktion eingeschaltet ist. Weitere Informationen finden Sie unter „Tropschutzfunktion“ auf Seite 3-27. Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe 3-17...
- Seite 32 Sie es in der Mitte des Bildschirms eingestellt haben. HINWEIS: Wenn die AUS-Zeit auf 00:00:00 eingestellt wird, erfordert der Antrieb eine START/STOPP-Eingang vom Tastenfeld aus oder vom I/O-Anschluss aus, um mit der nächsten Förderung zu beginnen. 3-18 MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 33 Bildschirm zurück zu kehren. 10. Maximale Förderzeit Die Spezifikation für maximale : Förderung im Volumenmodus entspricht 80 Stunden @ 600 U/min. Die tatsächliche Menge hängt von der Schlauchgröße und den ausgewählten Fördermengen ab Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe...
- Seite 34 Benutzer in den Fernbedienungsmodus, wie durch das Symbol des leeren Hauses (siehe Position G, Abbildung 3-2) angezeigt wird. HINWEIS: Der Aktuelle Ausgang weist auf die Laufbefehlsgeschwindigkeit hin. Verwenden Sie die Motorlauf-Kontakte (normalerweise offen/geschlossen), um anzuzeigen, ob die Pumpe läuft. 3-20 MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 35 Wenn der Antrieb bereits in einem der Förderungsmodi läuft, wird der Antrieb durch ein kurzes Schließen des START/STOPP-Kontakts gestoppt. Im WIEFERHOLUNG EINSTELLEN-MODUS funktioniert der START/STOPP-Eingang ebenso wie im DAUERMODUS und das Schließen bringt den Antrieb zum Laufen, bis der Kontakt geöffnet wird. Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe 3-21...
- Seite 36 S/S GESCHLOSSEN *HINWEIS: In den Förderungsmodi und wenn die START/STOPP-MENÜ-SETUP-Option AUS ist, startet der Antrieb eine Förderung bei vorübergehendem Schließen und stoppt bei einem vorübergehenden Schließen des Kontakts im Förderungszeitraum und Intervallzeitraum. 3-22 MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 37 ACHTUNG: Um eine Beschädigung des Antriebs zu verhindern, muss der Strom vor Anschließen des externen Fernsteuerungskabels ausgeschaltet werden. HINWEIS: Offene Kollektor-Ausgänge mit geringer Impedanz sind geerdet und mit hoher Impedanz im Wesentlichen massefrei. Siehe nachfolgend Seite „Offener Kollektor“. Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe 3-23...
- Seite 38 ACHTUNG: Um eine Beschädigung des Antriebs zu verhindern, muss der Strom vor Anschließen des externen Fernsteuerungskabels ausgeschaltet werden. HINWEIS: Offene Kollektor-Ausgänge mit geringer Impedanz sind geerdet und mit hoher Impedanz im Wesentlichen massefrei. Siehe nachfolgend Seite „Offener Kollektor“. 3-24 MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 39 Offener Kollektor, 1.0A @ 28V DC Motorlauft Ausgang: Normalerweise offen und normalerweise geschlossen bei Antriebslauf Allgemeiner Alarm-Ausgang: Offen (hohe Impedanz), wenn ein Alarm angezeigt wird. Lokal/Fernanzeige Offen (Hohe Impedanz) im Fernbedienungsmodus (Spannungseingang, Stromeingang oder RS232). Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe 3-25...
- Seite 40 HINWEIS: Bei Verwendung einer 24V-Versorgung mit dem Steckverbinder muss die Stromaufnahme auf 150 mA beschränkt werden. HINWEIS: 120V Leitungen NICHT an Open-Collector-Ausgänge anschließen. +24V Ausgang An PLC Abbildung 3-15. Verbinden von Offen Kollector-Ausgängen mit einem PLC 3-26 MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 41 EINGABE-Taste und verwenden die Nach Oben-, Nach Unten-, Rechts- und Links-Pfeile, um die Zahl zu ändern. Drücken Sie die EINGABE- Taste und wählen Sie BEENDEN, um die Einstellung zu speichern. Der Antrieb wird jetzt nach jeder Förderung umgekehrt. Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe...
- Seite 42 Begriff als allgemeiner Begriff für alle Geräte bezeichnet, die mit Instrumentennetz dem Linkable Instrument Network kompatibel sind. Der Begriff „Pumpenantrieb“ wird verwendet, wenn sich diese Informationen lediglich auf mit Computer betriebenen MASTERFLEX-Antriebe beziehen. Jegliche Kommunikation zwischen dem Steuercomputer und dem Satellitengerät Antriebe basiert auf einem Pseudo-Daisy-Chain-Prinzip. Die Übertragungsleitung des Steuercomputers geht durch die Eingangs- und Ausgangspuffer in jedem Satellitengerät.
- Seite 43 Hardware Gate. Auf diese Weise sieht jeder Output lediglich eine Input-Last. Wenn der Strom an einen Pumpenantrieb ausgeschaltet ist, können die in der Daisy- Chain nachgeschalteten Antriebe nicht kommunizieren. SATELLIT STEUER- SATELLIT COMPUTER Abbildung 3-18. Serielle Daisy-Chain-Anschlüsse Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe 3-29...
- Seite 44 3. Aktivieren des Übertragungspuffers vom nächsten Satelliten innerhalb von einer Millisekunde nachdem das letzte Byte gesendet wurde. 4. Setzen eines „P“ und der empfangenen Satellitennummer an den ersten 3 Stellen auf der Satellitenanzeige. 3-30 MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 45 Satellit ausgeschaltet werden und zum Lokalbetrieb zurück kehren. Wenn der „L“-Befehl verwendet wird, behält er seine ihm zugewiesene Nummer und Antwortanforderungsbefehle vom Kontrollcomputer, aber ignoriert die Kontrollbefehle. Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe 3-31...
- Seite 46 99999.99 hinausgehen, der Pumpenantrieb fügt den Wert nicht zu seinen Umdrehungen hinzu und sendet dem Kontrollcomputer ein <NAK>. Der „Revolutions to go“-Zähler kann mithilfe des „Z“ –Befehls auf Null gesetzt werden, was die Pumpe stoppen würde, wenn sie diesen Befehl erhält. 3-32 MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 47 2 = Pumpe angwiesen, warte auf "Go" 3 = Pumpe läuft 4 = Pumpe durch lokalen Stopp-Schalter gestoppt 5 = kein Motor-Feedback 6 = Überlastung 7 = Übermäßiges Motor-Feedback Abbildung 3-20. Parameterfelder Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe 3-33...
- Seite 48 Kommunikationsverbindung an diesem Punkt unterbrochen oder der Satellit ist defekt. 2. Wenn alle anderen Satelliten antworten, ist der nicht antwortende Satellit entweder ausgeschaltet, aus der Schleife entfernt oder defekt. 3-34 MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 49 Nachdem der ihm nächste Satellit seine Antwort gesendet und die RTS-Leitung frei gegeben hat, sieht der Kontrollcomputer die RTS des anderen Satelliten und erteilt den ENQ-Befehl erneut, was dem nächsten Satelliten mit aktiver RTS die Möglichkeit gibt, zu antworten. Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe...
- Seite 50 Zähler für Null verbleibende Umdrehungen Kein Null Summenumdrehungen <CAN> Terminiert Leitung mit Daten bis zu Kein und einschließlich STX (hauptsächlich für Tastaturinput verwendet) <ENQ> Anfrage, welcher Satellit seine Kein RTS-Leitung aktiviert hat 3-36 MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 51 <STX>PnnVxxxxx.xx<CR> <ACK> oder kein wenn P99 V max = 99999.99 <STX>PnnZ<CR> <ACK> oder kein wenn P99 <STX>PnnZ0<CR> <ACK> oder kein wenn P99 <CAN> <ACK> <ENQ> <STX>P?x<CR> (bei Pumpeneinschalten) <STX>PnnIxxxxx<CR> (siehe Pumpenantrieb-Statusanforderung ) Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe 3-37...
- Seite 52 STX Textstart (CTRL - B) ACK Bestätigung (CTRL - F) ENQ Anfrage (CTRL - E) CR Zeilenumschaltung (CTRL - M) (CR) NAK Negative Bestätigung (CTRL - U) CAN Abbrechen (CTRL - X) 3-38 MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 53 Sicherung -T3.15A, 5 x 20 mm 77500-25 Service-Kit Zahnrad (600 U/min) 07553-06 Zahnrad, einzeln (600 U/min) 07553-09 Service-Kit Zahnrad (100 U/min) 07553-08 Ersatz-Zahnrad-Kit (NEMA)* 07575-01 Ersatz-Zahnrad- und Wellen-Kit (NEMA)* 07575-02 *Nur für Spritzwasserantriebe Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe...
- Seite 54 RS-232C IN (Typ B) Netzanschluss nach IEC/Kabel RS-232C OUT (Typ B) T3.15A (5 × 20 mm) Sicherung – Keine USB Anschluss (Typ B) andere verwenden I/O Buchse 31-Stift (Typ C) Stromschalter – alle Einstellungen werden gespeichert MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 55 Frontplatte vom Antrieb abnehmen. Sie können 8-32 er Schrauben in die Stahlgehäuse nur) Pumpenmontagelöcher einstecken, um die Frontplatte damit abzuziehen. Die Schraube (b) für Schritt 8 behalten. Die Schrauben NICHT ERSETZEN. A. Frontplatte B. Frontplatten-Schrauben (4) Abbildung 4-3. Wellendichtringinspektion Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe...
- Seite 56 Fremdstoffen geschützt werden. Ein Nichteinhalten dieser Vorsichtsmaßnahme kann beim Spülen des Antriebs zu Lecks führen. Reinigen Antriebsgehäuse mit milden Reinigungsmitteln sauber halten. Beim Säubern nicht in Flüssigkeiten eintauchen oder zu viel Flüssigkeit verwenden. MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 57 Anschlusskabel weiter zu machen. Antrieb reagiert nicht auf Hardware- oder 1. Bestätigen Sie den serielle oder USB-Befehle Firmware-Problem. Kabelanschluss am Antrieb. 2. COM Port Auswahlfehler.Siehe WINLIN Software. (Hyper Terminal nicht im Lieferumfang enthalten) Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe...
- Seite 58 Wert. 2) Daten in EEPROM nicht im gültigen Bereich. Handlung: Der Fehler wird nach 10 Sekunden gelöscht und die Parameter werden auf ihre Standardwerte zurück gesetzt. Falls der Fehler anhält, den Hersteller benachrichtigen. MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 59 Schwellenwert. Handlung: Die Pumpe stoppt unverzüglich. Bestätigen, dass die Umgebungstemperatur unter 40°C liegt, dass sich die Pumpe ungehindert drehen kann und die Luftzufuhr nicht eingeschränkt ist. Falls der Fehler anhält, den Hersteller benachrichtigen. Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe...
- Seite 60 Software wurde gesperrt. Fehler: Interrupt wurde ausgelöst, weil der Watchdog nicht aktualisiert wurde. Handlung: Antrieb ein- und ausschalten, um den Fehler zurück zu setzen. Falls der Fehler anhält, den Hersteller benachrichtigen. MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 61 Kabel w / abisolierten Enden 07523-95 4. Dosierstab DB-25 Stecker 07523-97 5. Fußschalter (NEMA)* 07575-84 6. Fernbedienungskabel (NEMA)*, 7,62 m 07575-80 7. Schnittstellenkabel DB9M/DB9F 22050-54 8. Kabel USB Typ A/Typ B M/M 22050-60 *Nur für Spritzwasserantriebe Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe...
- Seite 63 (100 bis 6000 Hz, 50% Arbeitszyklus, 10 Hz/U/min) Modelle mit 100 U/min Drehzahlmesser-Ausgang: (100 bis 1000 Hz, 50% Arbeitszyklus, 10 Hz/U/min) Alle Modelle Ausgang Motorlauf (N.O. & N.C. Offener Kollektor, 1A bei 28V DC) Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe...
- Seite 64 Modelle mit Edelstahlgehäuse 11,8 kg oder pulverbeschichtetem Stahlgehäuse Schutzart Gehäuse: Modelle mit IP 33 nach IEC 60529 Kunststoffgehäuse Modelle mit Edelstahlgehäuse IP 66 nach IEC 60529/NEMA 4X oder pulverbeschichtetem – nur Innen Stahlgehäuse MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
- Seite 65 Das Produkt wurde gemäß der Anforderungen CAN/CSA-C22.2 Nr. 61010-1, zweite Ausgabe, einschließlich Änderung 1, oder einer späteren Version desselben Standards mit den gleichen Anforderungen getestet. (Für CE-Kennzeichen): EN61010-1: (EU Niedrigspannungsrichtlinie) und EN61326: (EU EMV-Richtlinie) Masterflex MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe...
- Seite 67 Garantie, Produktretouren, und Kapitel 8 Technische Unterstützung Garantie Verwenden Sie für MASTERFLEX Pumpen ausschließlich MASTERFLEX Präzisionsschläuche für optimale Anwendungsergebnisse. Der Einsatz anderer Schläuche kann eine Verweigerung der Garantieleistung nach sich ziehen. Für dieses Produkt übernehmen wir eine Garantie für Material- und Bearbeitungsfehler.
- Seite 68 Sendung gegen Beschädlgung bzw. Verlust; dies ist in Ihrem eigenen Interesse. Für Transportschäden aufgrund unsachgemäßer Verpackung haften Sie. Technische Wenn Sie Fragen zur Anwendung dieses Produktes haben, fragen Sie den Hersteller oder autorisierten Fachhändler. Unterstützung MASTERFLEX ® L/S Bedienungsanleitung Digitale Pumpenantriebe Masterflex...
