Störungsbeseitigung Und Wartung; Auswechseln Der Sicherung; Abdeckung Des Antriebsgehäuses - Masterflex L/S Bedienungsanleitung

A. START/STOP
B. IM UHRZEIGERSINN/ENTGEGEN DEM UHRZEIGERSINN
C. AUSGANG 0-20 mA; 4-20 mA
D. EINGANG 0-20 mA; 4-20 mA
E. EINGANG 0-10 V
F. AUSGANG 0-10 V
G. DREHZAHLMESSER AUSGANG
H. VORFÜLLEN/LEEREN
I. MOTORLAUF SCHLIESSKONTAKT
J. MOTORLAUF RUHEKONTAKT

Auswechseln der Sicherung

1. Den Schalter Ein/Aus auf AUS stellen.
2. Netzstecker ziehen.
3. Die Sicherung herausnehmen und prüfen; auswechseln, falls defekt.
4. Netzstecker wieder anschließen.

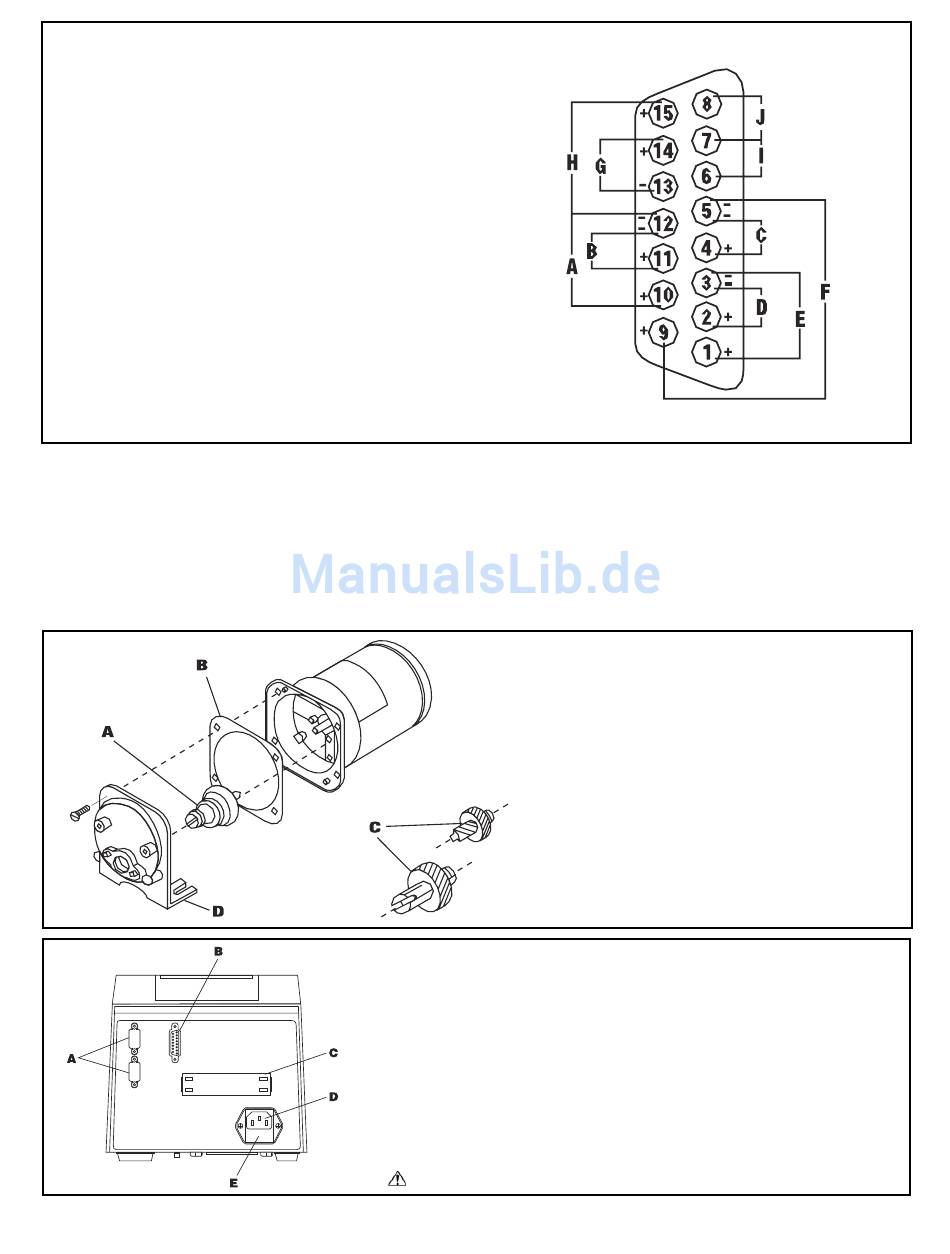

Belegung der DB-15-Anschlußstifte mit Schaltplan
STÖRUNGSBESEITIGUNG UND WARTUNG
RÜCKWAND / 7550-30, -50
A. IN-RS-232C VERBINDUNGSKABEL (EINGANG)
VOM HOSTCOMPUTER
OUT-RS-232C VERBINDUNGSKABEL (AUSGANG) ZUM
NÄCHSTEN PUMPENANTRIEB
B. STECKERBUCHSE EXTERN
C. AUX 1 HILFSAUSGANG; AUX 2 HILFSAUSGANG; AUX
HILFSEINGANG;
D. NETZANSCHLUSS NACH IEC 320
E. SICHERUNG T3,15 A
ACHTUNG: Keine andere Sicherung verwenden.
7523, 7550 und 77301-22
A. ZAHNRADSATZ, 6-600 U/min
(in Service-Kit 07553-06 - Antrieb mit
Konsole und 77300-01 - Modularantrieb
inbegriffen)
B. DICHTUNG
C. ZAHNRADSATZ, 1-100 U/min
(in Service-Kit 07553-08 inbegriffen)
D. ABDECKUNG DES ANTRIEBSGEHÄUSES
