Der Digitale PWM-BLDC-Antrieb steuert die Geschwindigkeit der MASTERFLEX
Fördermengen von 0,10 bis 3400 ml/min.
Bis zu 2 (600 U/min) oder 4 (100 U/min) MASTERFLEX
Pumpenköpfe können montiert werden.
Die jeweiligen Funktionen werden durch Betätigen der Tasten aktiviert.
Mit dem AUF- bzw. ABWÄRTSPFEIL (▲, ▼) wird eine blinkende Anzeige korrigiert bzw. geändert.
Eine beliebige Taste drücken, um neue Werte einzugeben.
B
C
A

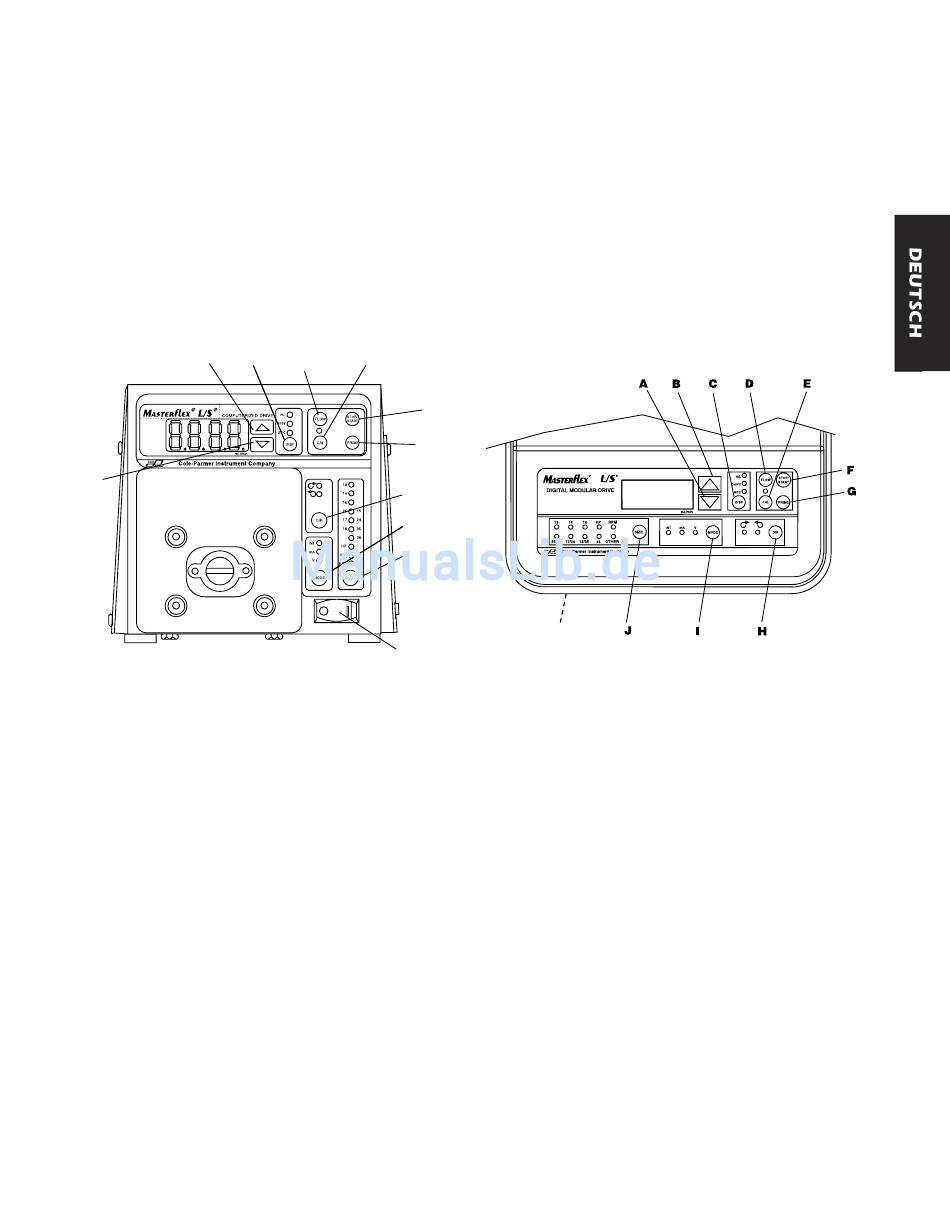

7523 und 7550
A. ABWÄRTSPFEIL (NIEDRIGER): Verringert den Wert einer blinkenden Anzeige.
B. AUFWÄRTSPFEIL (HÖHER): Erhöht den Wert einer blinkenden Anzeige.
C. DISPENSE/COPY (FÖRDERN/WIEDERHOLEN): Wahl der Fördermenge, Anzahl Wiederholungen einer
Fördermenge oder Förderintervalle.
D. TASTE FLOW (FÖRDERMENGE): Einstellen der Fördermenge für die ausgewählte Schlauchgröße. Um die
Fördermenge zu ändern, die AUF- bzw. ABWÄRTSPFEILTASTE (▲, ▼) drücken. (Bei laufender Pumpe ändert
sich die Geschwindigkeit entsprechend den neuen Einstellungen.)
E. TASTE CAL (KALIBRIEREN): Feineinstellung der internen Kalibrierung mittels einer gemessenen Menge.
F. START/STOP: Startet bzw. stoppt den Motor.
G. PRIME (VORFÜLLEN/LEEREN): Pumpe läuft mit voller Geschwindigkeit, um die Leitungen zu füllen bzw. zu
leeren.
H. DIRECTION (RICHTUNG): Ändert die Drehrichtung des Motors.
I. MODE SELECT (MODUSAUSWAHL): INT für interne Steuerung; mA für externe Steuerung Strom; V für externe
Steuerung Spannung.
J. SIZE (GRÖSSE) - Auswahl der Schlauchgröße.
K. SCHALTER EIN/AUS - Alle Einstellungen bleiben gespeichert.
EINFÜHRUNG

STEUERUNGS- UND ANZEIGEFUNKTIONEN

E
D
F
G
H
I
J
K
® L/S ® -Pumpenköpfe und alle MASTERFLEX-kompatiblen
K
(Rückwand des Geräts)
25
® L/S ® Pumpenköpfe für
77301
