4
Gerätebeschreibung
4.1
Einbau und Bemaßung
Der Regler ist dazu bestimmt in eine Halterung eingebaut zu werden. Dazu muss ein Loch mit den
Abmaßen von 92
x 92
mm (Abb. 2). Die Dicke des Materials, aus dem die Halterung gefertigt
-0,5
-0,5
werden muss, darf 15mm nicht überschreiten. Man muss den Regler von vorn in die Halterung einführen,
ohne die Versorgungsspannung anzuschließen. Nach dem Einführen des Reglers muss er mit den
Befestigungen festgemacht werden. Schließen sie die externen Signale entsprechend Abb. 4 und Abb. 5
an.
Wird der Regler in einer Umgebung mit hohen Interferenzen betrieben, müssen externe Filter
angeschlossen werden. Es wird empfohlen abgeschirmte Kabel zu benutzen, die mit der Erdung des
versorgenden Netzwerks verbunden sind. Nutzen Sie ein zweiadriges Kabel zum Anschluss der
Versorgungsspannung. Der Kabelquerschnitt sollte so gewählt werden, dass bei einem Kurzschluss der
Kabelschutz sichergestellt ist.
Wenn man zwei Sensoren nutzt, müssen die Metallgehäuse mit der Erdung verbunden werden (Abb.1).

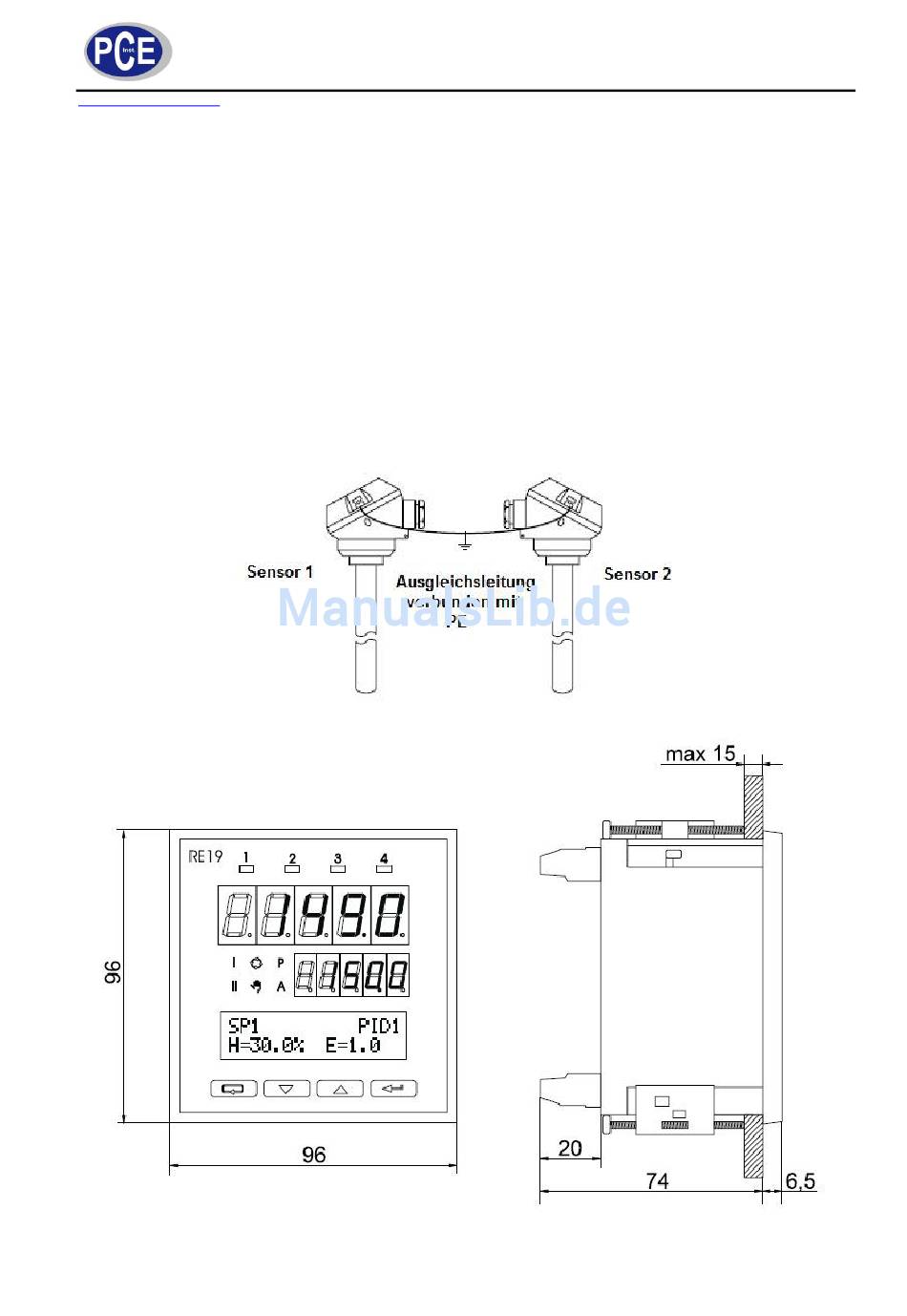

Abb. 1: Verbindung von 2 Sensoren
Abb. 2 Reglerabmaße
