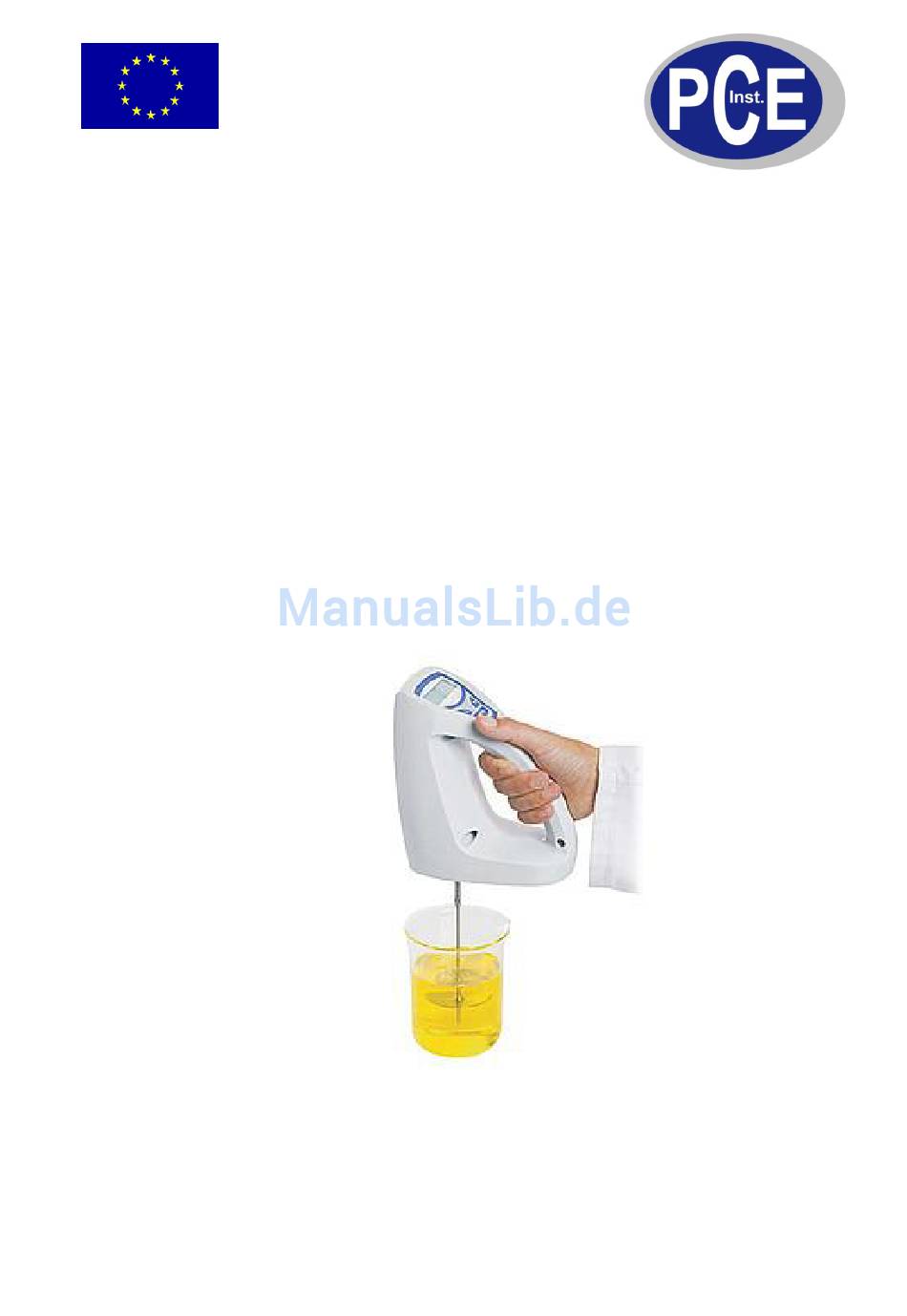

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Rotationsviskometer PCE-RVI 3 Version 1.0 04.12.2012...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Allgemeine Informationen ..................3 ......................3 1.1 Einleitung ..................3 1.2 Anwendungsbereiche ....................3 1.3 Gefahrensymbole .................... 4 1.4 Sicherheitshinweise ............5 1.5 Zertifikation, Garantie und Dokumentation Technische Daten ....................6 Viskometer in Betrieb nehmen ................. 7 ................ -
Seite 3: Allgemeine Informationen

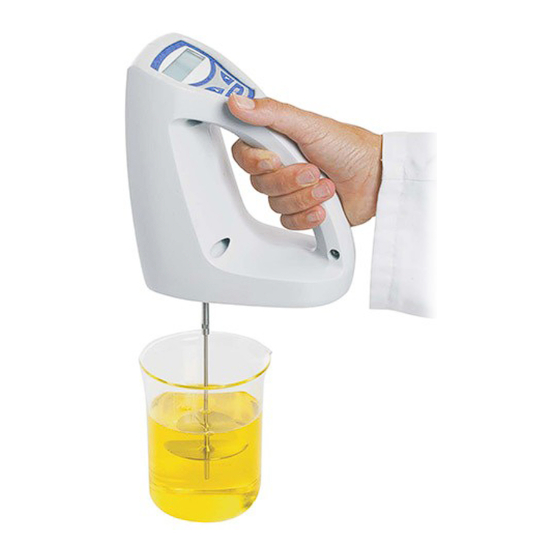

Das ergonomische Design des Viskometers sowie der stabile Ständer (optional) ermöglichen den Einsatz des Viskometers als mobiles oder fest installiertes Laborgerät. Das PCE-RVI 3 ist batteriebetrieben und arbeitet mit festen Drehzahlen (20, 30, 50 oder 60 rpm). Der geringe Energieverbrauch des Gerätes ermöglicht einen Dauerbetrieb von mehr als 24h ohne Batteriewechsel. -
Seite 4: Sicherheitshinweise
BETRIEBSANLEITUNG www.warensortiment.de Vorsicht Dieses Symbol, in Kombination mit einem entsprechenden Hinweis, warnt vor möglichen Beschädigungen des Gerätes, sollten die entsprechenden Hinweise nicht beachtet werden. Information Dieses Symbol weist auf Details des Viskometers hin, welche besonderer Beachtung bedürfen. Über die Hinweise in dieser Bedienungsanleitung hinausgehend, ist jeder Nutzer dazu verpflichtet, die Sicherheitshinweise und hygienischen Standards der örtlichen Gegebenheiten zu kennen und einzuhalten. -
Seite 5: Zertifikation, Garantie Und Dokumentation
Sollten trotzdem Fehlfunktionen auftreten, schalten Sie das Gerät aus und kontaktieren Sie ihren Händler. 1.5 Zertifikation, Garantie und Dokumentation Zertifikation Das Viskometer PCE-RVI 3 wurde sorgfältig getestet und geprüft. Die technischen Daten wurden kontrolliert und stimmen mit den angegebenen Daten überein. Das Gerät entspricht den internationalen Sicherheitsbestimmungen. Garantie Das PCE-RVI 3 besitzt 2 Jahre Garantie auf Material- und Verarbeitungsfehler. -
Seite 6: Technische Daten
BETRIEBSANLEITUNG www.warensortiment.de 2. Technische Daten Mobiles Viskometer PCE-RVI 3 Strombedarf Alkaline Batterien: 4 x AA/LR6 Akkus: 4 x AA/R6 Batterieleistung Alkaline: 1900 mAh Akkus: 2500 mAh Batterielaufzeit 24 – 30 Std. Dauerbetrieb Anzeigewerte Feste Drehzahl (20, 30, 50 oder 60 rpm) ... -
Seite 7: Viskometer In Betrieb Nehmen
BETRIEBSANLEITUNG www.warensortiment.de 3. Viskometer in Betrieb nehmen 3.1 Auspacken des Viskometers Nach dem Empfang des Viskometers gehen Sie schrittweise wie folgt vor: Kontrollieren Sie zunächst die Verpackung des Viskometers um eventuell aufgetretene Transportschäden ausfindig zu machen Sollte die Verpackung beschädigt sein, kontaktieren Sie vor dem Öffnen die zuständige Spedition. -
Seite 8: Batterien Einsetzen
3.3 Batterien einsetzen Das mobile Viskometer PCE-RVI 3 ist batteriebetrieben. Im Lieferumfang enthalten, sind 4 bereits im Gerät installierte Alkaline Batterien 4 x AA/LR6 (6V) sowie 4 zusätzliche Ersatzbatterien. Das Viskometer kann mit Alkaline Batterien (Typ: AA/LR6) sowie mit Akkus (Typ: AA/R6) betrieben werden. -
Seite 9: Spindelschutz Installieren
Die Spindeln bestehen aus rostfreiem Stahl. Jede Spindel ist mit ihrer entsprechenden Bezeichnung auf dem Spindelkopf gekennzeichnet. 3.5 Spindelschutz installieren Um die empfindlichsten Teile des PCE-RVI 3 (Spindel und Schaft) vor Beschädigungen zu schützen, wird das Gerät mit einem 3. Obere Scheibe Schutzzylinder ausgeliefert. -
Seite 10: Ständeraufbau (Optional)
BETRIEBSANLEITUNG www.warensortiment.de Nach dem Zusammenbau des Spindelschutzes muss der Schutz am Viskometer befestigt werden. Schieben Sie die Achse des Viskometers vorsichtig in die obere Scheibe der Schutzvorrichtung wie in der Abbildung zu sehen. Nutzen Sie den mitgelieferten Innensechskantschlüssel um die Schutzvorrichtung mit dem Schaft des Viskometers zu Verschrauben. -
Seite 11: Bedienung
Vorrichtung nur auf einer absolut ebenen Oberfläche verwendet werden. 4. Bedienung 4.1 Einschalten und Konfiguration Die Konfiguration des PCE-RVI 3 ist sehr einfach, da der einzig veränderliche Parameter die Auswahl der Spindel ist. Die Displayanzeige kann über die „ENTER“-Taste und die „▲“- und „▼“-Taste verändert werden. - Seite 12 BETRIEBSANLEITUNG www.warensortiment.de Kurz darauf erscheint die Hauptanzeige auf dem Display mit den zuletzt gespeicherten Einstellungen. Dem Display sind folgende Informationen zu entnehmen: Geschwindigkeit (rpm), Messeinheit (mPas), Spindeltyp (R1 – R7) und der Messbereich. Wie bereits zuvor erwähnt, arbeitet das Viskometer grundsätzlich mit einer Geschwindigkeit (20, 30, 50 oder 60 rpm) welche bei der Bestellung ausgewählt wird und einer Messeinheit: Milli Pascal Sekunfen (mPas).
-
Seite 13: Messen
BETRIEBSANLEITUNG www.warensortiment.de 4.2 Messen Messung starten Drücken Sie die „ENTER“-Taste um die Spindel in Rotation zu versetzen und die Messung zu starten. Die Spindel startet mit der Drehbewegung, das Display zeigt folgende Werte an: Geschwindigkeit (20, 30, 50 oder 60 rpm), Spindelauswahl sowie Fragezeichen, welche anzeigen, dass das Viskometer gerade die Viskositätswerte ermittelt. - Seite 14 BETRIEBSANLEITUNG www.warensortiment.de Es wird empfohlen, das Viskometer im optimalen Messbereich zwischen 10 % und 90 % des Vollausschlages zu betreiben. Nichtsdestotrotz, werden auch Messwerte von 5 % bis 100 % des Vollausschlags angezeigt. Unterhalb von 5 % zeigt das Viskometer einen Messwert von „0“ Messung beenden Zum Beenden der Messung drücken Sie erneut die „ENTER“-Taste.
-
Seite 15: Kalibrierung Des Viskometers
BETRIEBSANLEITUNG www.warensortiment.de 5. Kalibrierung des Viskometers Das Viskometer wurde vor der Auslieferung vom Hersteller mit newton`schen Ölen kalibriert. Wir empfehlen in Abhängigkeit von der Nutzungshäufigkeit eine regelmäßige Neu- Kalibrierung. Für eine sachgemäße Kalibrierung kontaktieren sie bitte Ihren Händler. 5.1 Funktionskontrolle des Viskometers Wir empfehlen eine Funktionskontrolle des Viskometers mit unseren, auf Anfrage lieferbaren Viskosität-Standardflüssigkeiten. -
Seite 16: Optionales Zubehör
BETRIEBSANLEITUNG www.warensortiment.de Drücken Sie die „ENTER“-Taste, folgende Anzeige erscheint auf dem Bildschirm: Vergessen Sie nicht, bei der automatischen „Abnullung“ die Spindel zu entfernen. Des Weiteren wird dringend empfohlen, die „Abnullung“ auf dem Ständer und nicht in der freien Hand durchzuführen. Sollte dies nicht möglich sein, achten Sie auf die senkrechte Ausrichtung des Viskometers. -
Seite 17: Über Viskosität
7. Über Viskosität 7.1 Beschreibung Das PCE-RVI 3 ist ein mobiles Rotationsviskometer zur Bestimmung der Viskosität vieler Flüssigkeiten. Die Messungen werden entsprechend der Brookfield Methode durchgeführt. Die Messergebnisse können so hervorragend mit den Ergebnissen anderer, ebenfalls nach der Brookfield Methode arbeitender Geräte, verglichen werden. - Seite 18 BETRIEBSANLEITUNG www.warensortiment.de Newton`sche Fluide: In newton`schen Flüssigkeiten sind Schubspannung und Schergeschwindigkeit direkt proportional zueinander. Bei gleichbleibender Temperatur bleibt die Viskosität einer newton`schen Flüssigkeit unabhängig von Viskometer, Spindel und Rotationsgeschwindigkeit immer konstant. Bekannte Flüssigkeiten mit dieser Eigenschaft sind Wasser oder dünne Motoröle.
-
Seite 19: Viskositätstabelle
BETRIEBSANLEITUNG www.warensortiment.de Rheopexe Flüssigkeiten: Zeitabhängige Veränderung der Viskosität. Die Viskosität nimmt in Folge andauernder mechanischer Beanspruchung zu und nimmt erst wieder nach Beendigung der Beanspruchung Beispiele: Schmiermittel und spezielle Farben. Viskositätswerte verschiedener Referenzflüssigkeiten Substanz ~ Viskosität (mPas) Motor Öl SAE 10 Olivenöl Lacke (Airbrush) Joghurt... -
Seite 20: Problemlösungen
BETRIEBSANLEITUNG www.warensortiment.de 9. Problemlösungen Problem Lösung Viskometer funktioniert nicht Batterielevel kontrollieren Gerät zeigt im Ruhezustand nicht „0“ an Automatische „Abnullung“ durchführen Rotation instabil und ungenau Auf senkrechte Ausrichtung des Viskometers achten Auf gleichmäßige Rotationsbewegung der Spindel achten ...
