Neben den Grundregelarten wie Heizung und Kühlung, ist auch die Regelung mit zwei Kreisen
und im RE19V die Ventilpositionsregelung verfügbar.
Heizungsregelung
Der Regler realisiert diese Art der Regelung, wenn die Regelungsart (ControlType) im Menü
für Schleife 1 (Loop 1) oder Schleife 2 (Loop 2) auf Heizung (Heating) gestellt ist. Dies ist eine
umgekehrte Regelung, bei der ein Ansteigen des Regelsignals zum Abfall des Ausgangssignals
führt. Während der Konfiguration muss für den Ausgang, der der Schleife zugeordnet, die
Heizungsfunktion eingestellt werden.
Kühlungsregelung
Der Regler realisiert diese Art der Regelung, wenn die Regelungsart (ControlType) im Menü
für Schleife 1 (Loop 1) oder Schleife 2 (Loop 2) auf Kühlung (Cooling) gestellt ist. Dies ist eine
direkte Regelung, bei der ein Anstieg des Regelsignals zum Anstieg des Ausgangssignals führt.
Während der Konfiguration muss für den Ausgang, der der Schleife zugeordnet, die
Kühlungsfunktion eingestellt werden.
Regelung mit zwei Kreisen vom Heizugs-Kühlungstyp
Der Regler realisiert diese Art der Regelung, wenn die Regelungsart (ControlType) im Menü
auf Heizung-Kühlung (Heating-Cooling) gestellt ist. Für jeden Regelkreis muss man ein PID
Parametersatz zuweisen PID Set (1) und PID Set (2). Außerdem muss man den Parameter für
den toten Bereich (Deadband) definieren. Das ist der Parameter, der den Sollwert für den
zweiten Kreis definiert. Während der Konfiguration müssen für die Ausgänge, die der Schleife
zugeordnet wurden, die Heizungs- (Heating) und Kühlungsfunktionen (Cooling) eingestellt
werden.

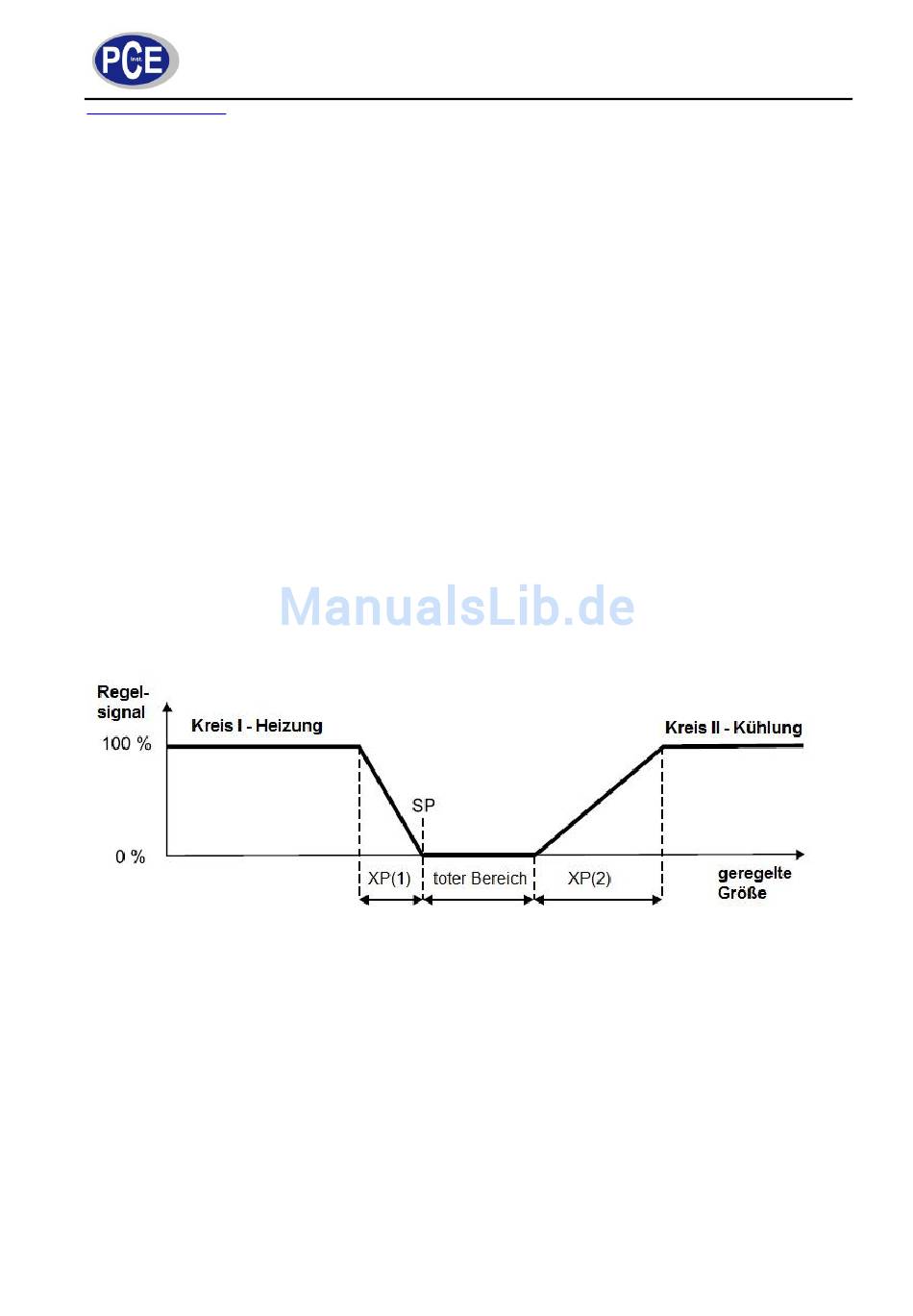

Abb. 13: Regelung mit 2 Heizungs-Kühlungskreisen
Drei-Stufen-Ventilposotionsregelung
Im Regler RE19V stehen 2 Algorithmen zur Regelung der Ventilsteuerung zur Verfügung. Um
diese Art der Regelung zu realisieren, muss man den Parameter für die Regelungsart
(ControlType) auf den Wert Ventilposition (ValvePosition). Man muss außerdem den toten
Bereich um den Sollwert definieren, in dem sich die Ventilposition nicht ändert (DeadBand
Parameter).
