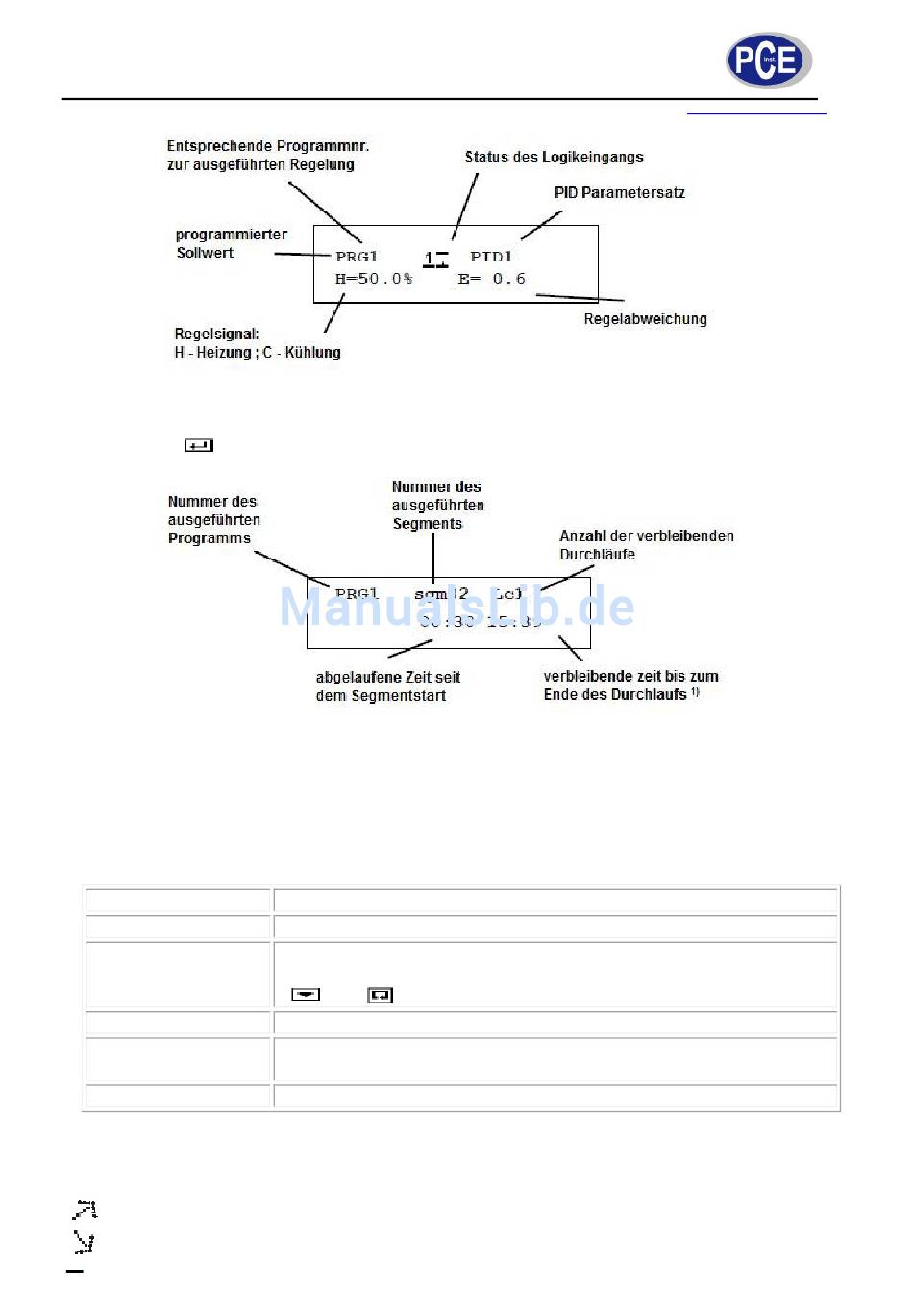

Abb. 16: Schleifenbildschirm der Regelung entsprechend des Sollwertprogramms
Weitere Informationen über das ausgeführte Programm werden auf dem Display angezeigt,
wenn man die
Taste drückt.
1) Die Zeit, die bis zum Ende des Durchlaufs verbleibt, wird in der Zeiteinheit angezeigt, die im
Parameter Time Unit ausgewählt wurde. Wenn der Wert für Stunden (Minuten) den Wert 99
übersteigt, wird nur noch der Stundenwert (Minutenwert) angezeigt und der kleinere Wert,
Minuten (Sekunden) ist unsichtbar.
Bedeutung der Nachrichten im Programmstatusfeld
Statusfeld
STOP
E>Hlb
EVHlb
rsHlb
Während der Ausführung des Programms wird, neben der Nummer für das ausgeführte
Segment, ein Symbol angezeigt, welches über die Sollwertänderung in dem Segment
informiert.
- wenn der Sollwert ansteigt
- wenn der Sollwert abfällt
- wenn sich der Sollwert nicht ändert
BETRIEBSANLEITUNG
Abb. 17: Beispiel für einen Programmbildschirm
Erklärung
Programm wird ausgeführt
Die Regelung wurde angehalten, d.h. nach dem Beenden des
Programms oder durch den Nutzer durch das Drücken der Tasten
und
. In diesem Modus wird der Regelausgang ausgeschalten.
Die Regelabweichung ist größer als für das Objekt erlaubt
Das Programm wurde durch den Logikeingang mit der Funktion
HoldbackPrg angehalten
Das Programm wurde durch das Programm gesperrt
36
