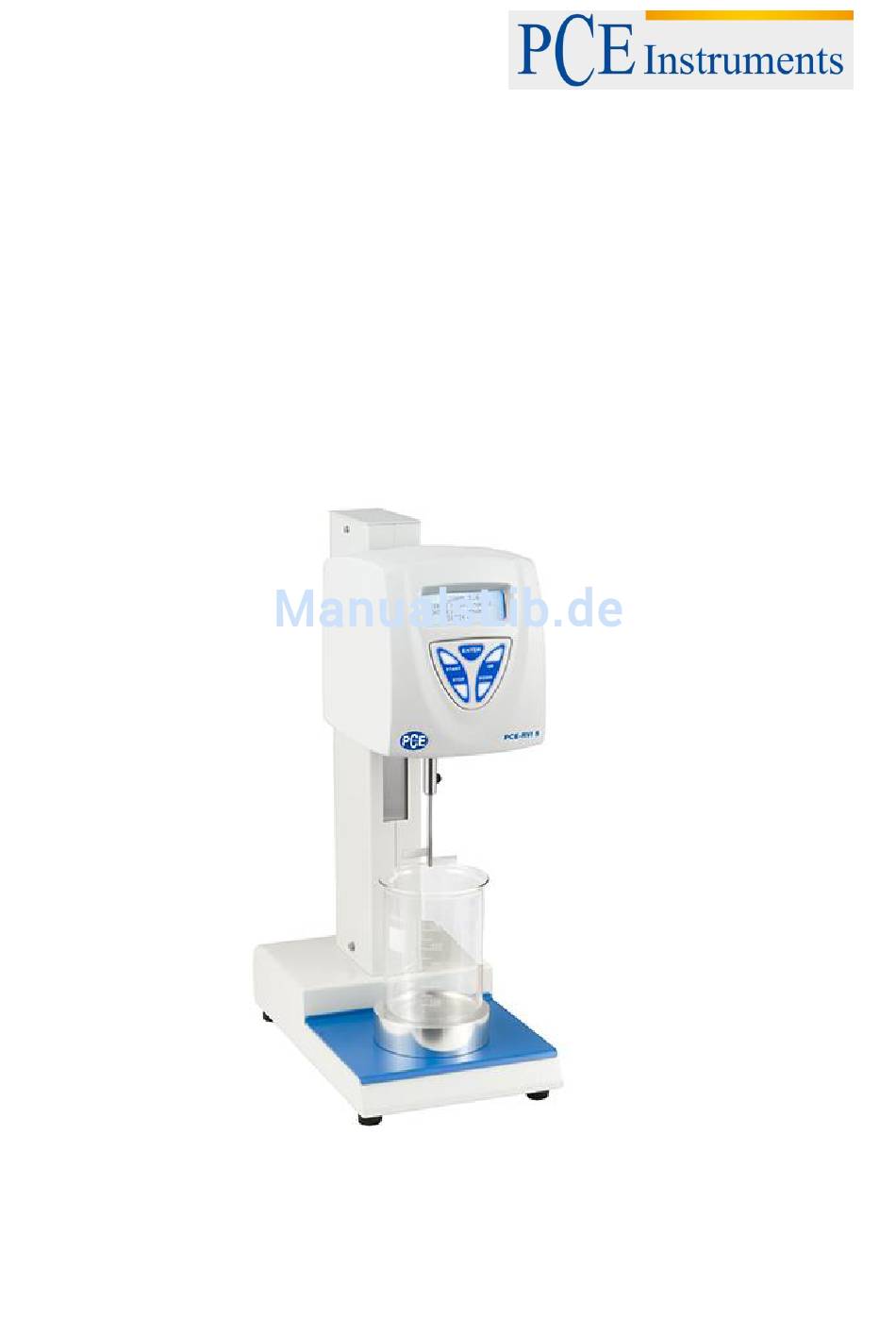

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung KREBS Viskosimeter PCE-RVI 5 Version 1.0 Erstelldatum 11.11.2015 Letzte Änderung 04.01.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Technische Spezifikationen ......................4 Lieferumfang ..........................4 Optionales Zubehör ........................4 Systembeschreibung ....................5 Messvorbereitungen ....................7 Nivellieren/Ausrichten des Viskosimeters .................. 7 Stromanschluss und Druckeranschluss ..................7 Messspindel befestigen ......................7 Konfiguration .......................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Viskosimeters von PCE Instruments entschieden haben. Mit dem Krebs Viskosimeter PCE-RVI 5 können Sie automatische oder manuelle Messungen an Lacken, Farben, Klebstoffen oder Pasten nach ASTM D562 durchführen. Die Ergebnisse werden entweder in KU (Krebs Units), g (Gramm) oder cP (Centi-Poise) angezeigt. -
Seite 4: Spezifikationen
Abmessungen 325 x 190 x 500 mm Gewicht 8,5 kg Lieferumfang 1 x Viskosimeter PCE-RVI 5 1 x Standard KREBS Messspindel 1 x Adapter für große und kleine Gefäße 1 x Stützplatte für Adapter 1 x 600 ml Messbecher 1 x Stromkabel 1 x Bedienungsanleitung Optionales Zubehör... -
Seite 5: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Displayeinheit Antriebswelle Messspindel Kleiner Adapter Großer Adapter Stützplatte Verstellbare Standfüße... - Seite 6 BETRIEBSANLEITUNG Tastenbeschreibung Display Enter-Taste Start-Taste Hoch-Taste Stop-Taste Runter-Taste Anschlüsse Ein/Aus- RS-232- Schalter Schnittstelle Stromanschluss Der Ein/Aus-Schalter, der Stromanschluss und die RS-232-Schnittstelle befinden sich auf der Rückseite des Viskosimeters.
-
Seite 7: Messvorbereitungen
BETRIEBSANLEITUNG Messvorbereitungen Nivellieren/Ausrichten des Viskosimeters Das Messgerät muss nivelliert sein, um korrekte Messwerte zu liefern. Benutzen Sie eine Wasserwaage und die verstellbaren Füße, um das Viskosimeter korrekt auszurichten. Stromanschluss und Druckeranschluss Wie in Kapitel 4 erwähnt, befinden sich die Anschlüsse für die Stromversorgung und die Druckerverbindung auf der Rückseite des Gerätes. - Seite 8 BETRIEBSANLEITUNG Sie gelangen nun zu den Wartezeit-Einstellungen: Hier können Sie einstellen wie lange die Messspindel nach dem Eintauchen in die Probe bewegungslos verweilt. Die Flüssigkeit kann sich in dieser Zeit stabilisieren. Die Sample Wait Time ist standardmäßig auf eine Sekunde eingestellt. Sie können ihr aber Werte von bis zu 99 Sekunden zuweisen.
-
Seite 9: Messen
BETRIEBSANLEITUNG Je nachdem, für welche Option Sie sich entschieden haben, können Sie nun das Datum und die Uhrzeit im EU oder US Format einstellen: Wählen Sie als erstes den Wochentag aus, indem Sie die Hoch- und Runter-Tasten benutzen. Durch Drücken der Enter-Taste bestätigen Sie die Auswahl und gelangen zur Datumseingabe. Wählen Sie hier Im EU Modus zunächst den Tag, dann den Monat und anschließend das Jahr aus (im US Modus geben Sie zunächst den Monat, dann den Tag und anschließend das Jahr ein). - Seite 10 BETRIEBSANLEITUNG Hier können Sie die eingestellten Messeinstellungen betrachten und anpassen. Die Wartezeit (SWT – Sample Wait Time) ist automatisch ausgewählt, wenn Sie diesen Messmodus starten. Mit Hilfe der Hoch- und Runter-Tasten können Sie den Wert verändern. Durch Drücken von Enter bestätigen Sie die Eingabe und gelangen zur Messzeit (SMT –...
-
Seite 11: Manueller Messmodus
BETRIEBSANLEITUNG Manueller Messmodus Wenn Sie den manuellen Messmodus benutzen, können Sie die Position der Messspindel manuell einstellen. Dadurch können Sie auch Messungen an Messgefäßen durchführen, welche durch ihre Abmessungen oder durch den Füllstand nicht für den automatischen Messmodus geeignet sind. Um den manuellen Messmodus zu wählen, drücken Sie in der Messmodus-Auswahl die Enter-Taste. -
Seite 12: Fehlerbehebung
BETRIEBSANLEITUNG Fehlerbehebung Fehler Mögliche Lösung Das Viskosimeter lässt sich nicht einschalten Überprüfen Sie den Ein/Aus-Schalter Überprüfen Sie den Stromanschluss Das Gerät zeigt ohne Flüssigkeit einen Wert Prüfen Sie ob das Gerät nivelliert ist ungleich „0“ an Wenden Sie sich an unseren Kundenservice Der Messwert ist instabil oder ungenau Prüfen Sie ob das Gerät nivelliert ist Prüfen Sie, ob die Temperatur der Probe konstant... -
Seite 13: Viskositätstabellen
BETRIEBSANLEITUNG Viskositätstabellen 60,9 77,2 89,1 1104 97,6 1472 104,1 1841 110,1 2210 116,1 2579 61,1 77,4 89,2 1109 97,7 1477 104,2 1846 110,2 2215 116,2 2584 61,4 77,6 89,3 1113 97,8 1482 104,2 1851 110,2 2220 116,2 2589 61,6 77,8 89,4 1118 97,9... - Seite 14 BETRIEBSANLEITUNG 121,0 2948 125,1 3317 129,7 3686 133,8 4054 137,0 4423 1001 139,8 4792 1076 141,0 5161 121,1 2953 125,1 3322 129,8 3691 133,9 4059 137,1 4428 1002 139,8 4797 1077 141,0 5166 121,1 2958 125,2 3327 129,8 3695 133,9 4064 137,1 4433...
-
Seite 15: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
