www.warensortiment.de
Halten Sie die Taste
erscheint:
Wählen Sie das Menü aus, welches Sie sichtbar machen wollen und setzen sie den „visible
menu" (sichtbares Menü) Status
5

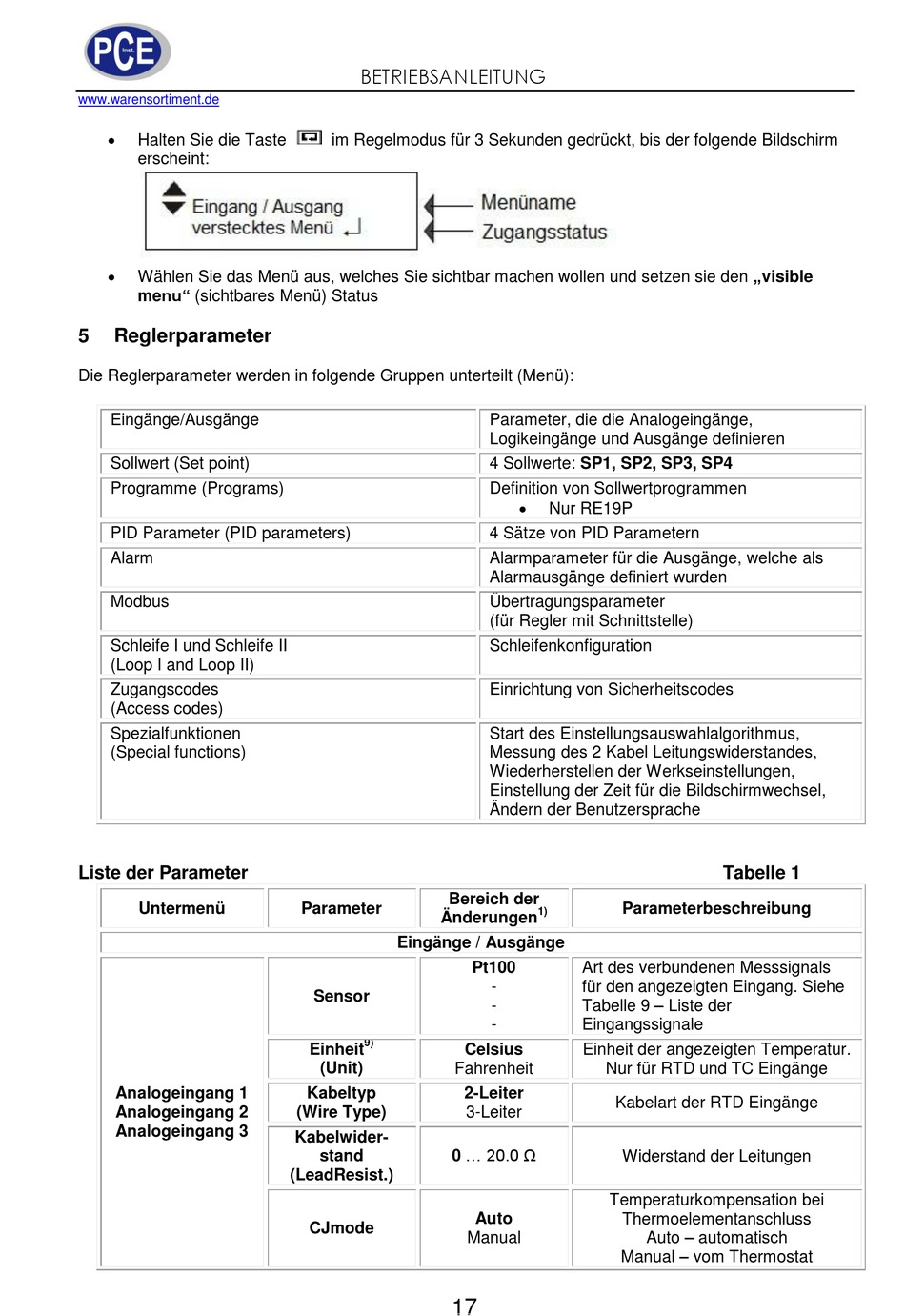

Reglerparameter

Die Reglerparameter werden in folgende Gruppen unterteilt (Menü):
Eingänge/Ausgänge
Sollwert (Set point)
Programme (Programs)
PID Parameter (PID parameters)
Alarm
Modbus
Schleife I und Schleife II
(Loop I and Loop II)
Zugangscodes
(Access codes)
Spezialfunktionen
(Special functions)
Liste der Parameter
Untermenü
Analogeingang 1
Analogeingang 2
Analogeingang 3
BETRIEBSANLEITUNG
im Regelmodus für 3 Sekunden gedrückt, bis der folgende Bildschirm
Bereich der
Parameter
Änderungen
Eingänge / Ausgänge
Sensor
9)
Einheit
(Unit)
Fahrenheit
Kabeltyp
(Wire Type)
Kabelwider-
0 ... 20.0 Ω
stand
(LeadResist.)
CJmode
17
Parameter, die die Analogeingänge,
Logikeingänge und Ausgänge definieren
4 Sollwerte: SP1, SP2, SP3, SP4
Definition von Sollwertprogrammen
Nur RE19P
4 Sätze von PID Parametern
Alarmparameter für die Ausgänge, welche als
Alarmausgänge definiert wurden
Übertragungsparameter
(für Regler mit Schnittstelle)
Schleifenkonfiguration
Einrichtung von Sicherheitscodes
Start des Einstellungsauswahlalgorithmus,
Messung des 2 Kabel Leitungswiderstandes,
Wiederherstellen der Werkseinstellungen,
Einstellung der Zeit für die Bildschirmwechsel,
Ändern der Benutzersprache
Parameterbeschreibung
1)
Pt100
Art des verbundenen Messsignals
-
für den angezeigten Eingang. Siehe
Tabelle 9 – Liste der
-
-
Eingangssignale
Celsius
Einheit der angezeigten Temperatur.
Nur für RTD und TC Eingänge
2-Leiter
Kabelart der RTD Eingänge
3-Leiter
Widerstand der Leitungen
Temperaturkompensation bei
Auto
Thermoelementanschluss
Manual
Manual – vom Thermostat
Tabelle 1
Auto – automatisch
