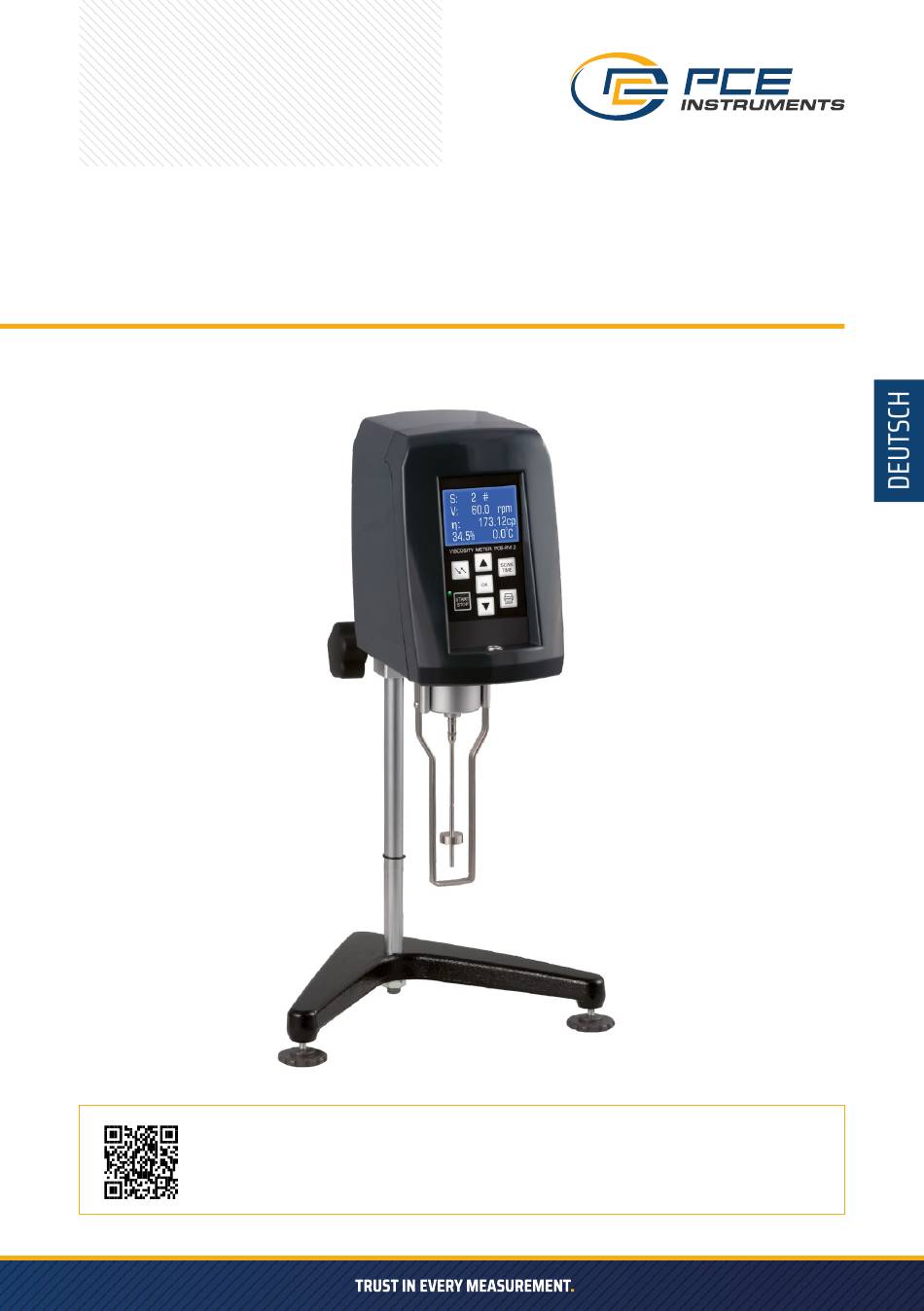

- Seite 1 BEDIENUNGSANLEITUNG VISKOSIMETER PCE-RVI 2 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
- Seite 2 Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aus. » Setzen Sie das Gerät keinen starken Stößen oder Vibrationen aus. » Das Gehäuse des Geräts darf nur von qualifiziertem Personal von PCE Instruments geöffnet werden. » Bedienen Sie das Gerät niemals mit feuchten oder nassen Händen. »...
- Seite 3 2 kg (ohne Grundlage) Hinweis: In der Nähe des Geräts dürfen keine starken elektromagnetischen Störungen, starken Vibrationen oder korrosiven Gase auftreten. 4 ZUBEHÖR CAL-PCE-RVI2/3 ISO-Kalibrierungszertifikat PCE-RVI 2 LVA Spindel L0, für Viskositäten unter 15 mPa·s TP-PCE-RVI Temperatursonde, 0 … 100 ºC PCE-SOFT-RVI Software...
- Seite 4 5 MONTAGE DER VORRICHTUNG Sie finden die folgenden Elemente wie in Abbildung 1 dargestellt: die Hubsäule, die Haupteinheit, die Ver- bindungsstange der Einheit, den Netzadapter und die Basis. Zuerst führen Sie die Hubsäule in die dafür vorgesehene Öffnung in der Basis ein und befestigen sie mit einer Mutter.
- Seite 5 Hauptgerät Libelle Schutzabdeckung Hubsäule Schutzrahmen für die Spindel Justierfuß Abbildung 2 5.1 Spindeln L1 bis L4 Spindel Spindel Spindel Spindel Schutzrahmen für Spindeln Abbildung 3...
- Seite 6 5.2 L0-Spindel (optional) Die L0-Spindel besteht aus einer festen Hülse, der Spindel selbst und einem Prüfzylinder. Ihre Struktur ist in Abbildung 4 dargestellt. Diese Komponente kann nur verwendet werden, wenn die L0-Spindel gemes- sen wird, und ist für andere Spindelprüfungen nicht geeignet. Die Installation der Spindel L0 erfolgt wie in Abbildung 5 dargestellt.
- Seite 7 Deckel Gewindeverbindung Befestigungsschraube Verlängerung der Montagehalterung Anschlusszeit Befestigungsschraube Spindel L0 Klemmhalterung Klemmschraube der Klemme Probenröhrchen Abbildung 5 Libelle Schraube Deckel Montage- halterung Gewindeanschluss Klemm- schraube der Klemme Spindel L0 Klemmhalterung Schraube Proben- röhrchen Abbildung 6...
- Seite 8 Libelle Zylinder Befestigungsschraube Spindel Nr. 0 Befestigungsschraube Probenröhrchen Abbildung 7 6 SCHNITTSTELLE UND FUNKTIONSWEISE LCD- Datenausgabe Touchscreen Anschluss Temperatur- sonde Steckdose LED-Statusanzeige Druckerausgabe Tastenfeld SCAN TIME Anschlussstangen- Libelle PRINT STOP öffnung Schalter Abbildung 8...
- Seite 9 6.1 Beschreibung der Schnittstelle und der Ausgänge Das Tastenfeld besteht aus 7 Tasten und einer LED-Anzeige auf der Vorderseite des Geräts. » Auswahl eines Rotors und einer Drehzahl » RUN/STOP Start/Stopp des Geräts » UP/DOWN Festlegung des entsprechenden Parameters » ENTER Bestätigen eines Parameters oder einer Option »...
- Seite 10 6.2 Verfahren Abbildung 10 Drücken Sie die Taste „S/V“, wählen Sie die Spindelnummer und die entsprechende Drehzahl und drücken Sie die Taste „RUN“, um den Test zu starten. Der Testbildschirm ist in Abbildung 10 dargestellt. » S L2# Nummer der für die Prüfung ausgewählten Spindel. »...
- Seite 11 Der Messbereich für jede Spindelkombination und Drehzahl ist in der folgenden Tabelle aufgeführt: Spindel L0 Spindel L1 Spindel L2 Spindel L3 Spindel L4 Vollständiger Messbereich mPa·s 6 rpm 1000 5000 20 000 100 000 12 rpm 2500 10 000 50 000 30 rpm 1000 4000...
- Seite 12 » Die Universalgelenkkupplung muss sauber gehalten werden. » Das Gerät muss langsam abgesenkt werden, indem es mit der Hand festgehalten wird, um die Welle vor Vibrationen zu schützen. » Die Universalgelenkkupplung muss beim Transport oder bei der Handhabung des Geräts durch die Abdeckung geschützt werden.
- Seite 13 Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vor- gabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 PCE INSTRUMENTS KONTAKT INFORMATION Germany France Spain...
