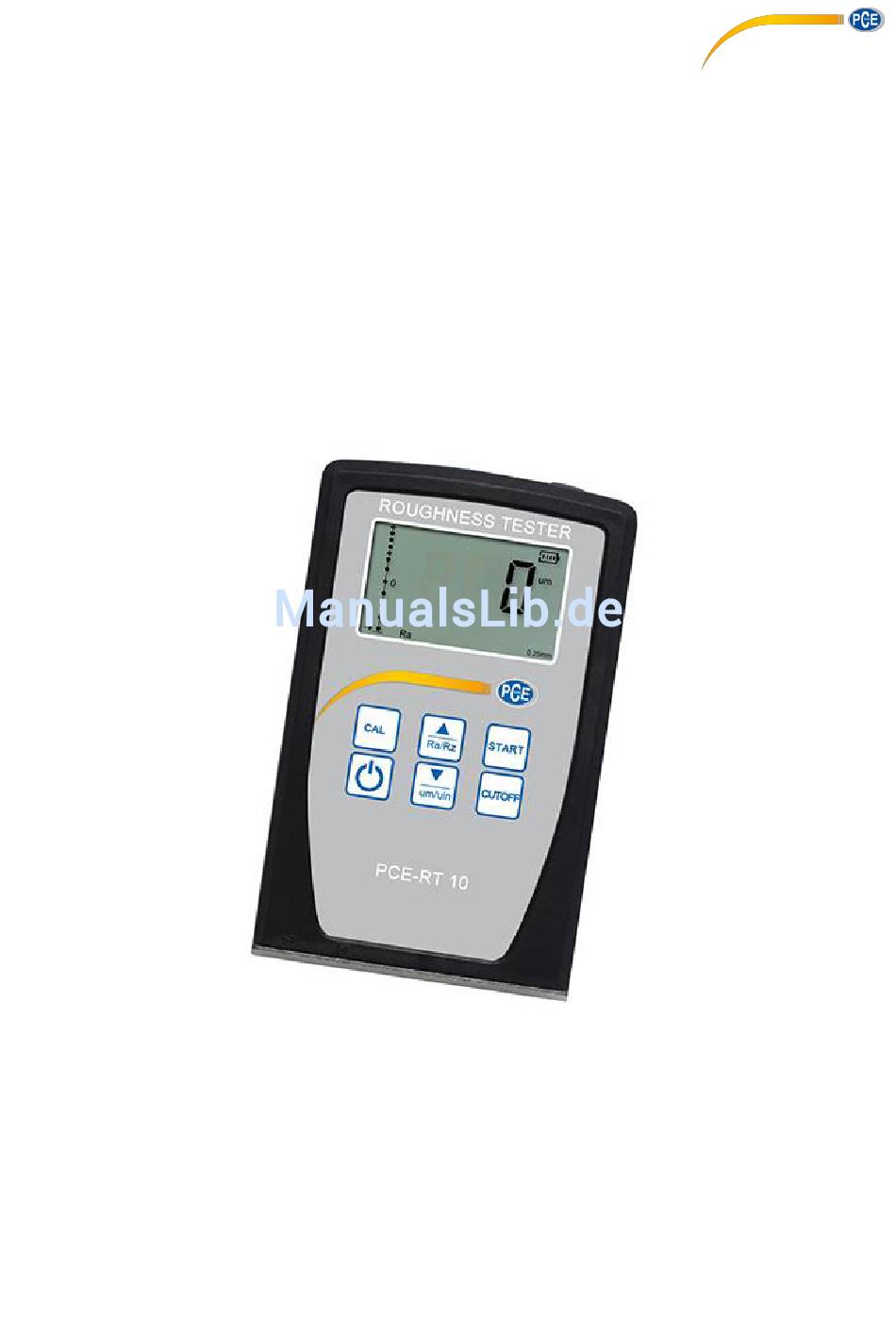

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Oberflächenprüfgerät PCE-RT 10 Version 1.0 28.03.2017...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Sicherheitshinweise ....................3 Warnhinweise ..........................3 Einleitung ........................4 Lieferumfang ..........................4 Technische Spezifikationen ..................5 Gerätebeschreibung ....................6 Messvorgang ......................7 Vorbereitungen für die Messung ....................7 Die Messung ..........................8 Kalibrierung vom Messgerät ..................9 Verbindung zum PC ....................9 Hinweise ......................... -
Seite 3: Sicherheitshinweise
BETRIEBSANLEITUNG Sicherheitshinweise Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. -
Seite 4: Einleitung
BETRIEBSANLEITUNG Einleitung Dieses Oberflächenrauhigkeit Messgerät ist klein, mit geringem Gewicht und ist leicht zu bedienen. Obwohl das Gerät sehr komplex und fortschrittlich ist, so lassen sich trotzdem einfach und komfortabel Messergebnisse erzielen. Durch die hohe Unempfindlichkeit verspricht das Gerät eine lange Lebensdauer. -
Seite 5: Technische Spezifikationen
BETRIEBSANLEITUNG Technische Spezifikationen Messbereich 0,05-10,00 µm / 1,000-400,0µinch 0,020-100.0 µm / 0,780 - 40 µinch Messgenauigkeit Allgemein ±15 % Reproduzierbarkeit Max. 10 % Auflösung Messbereich< 10 µ 0,001 µ Messbereich< 100 µm 0,01 µ Messbereich ≥ 100 µm 0,1 µ Sensor Mess-Art Induktionsprinzip... -
Seite 6: Gerätebeschreibung
BETRIEBSANLEITUNG Gerätebeschreibung Kalibrierung Messung Positionsanzeige Parameter Parameter – Auf und Ab Taste Kalibrierungstaste An / Aus Taste Batterieanzeige Messeinheit Grenzfrequenz Start Taste Grenzfrequenz Taste µm / µinch Taste Auf & Ab... -
Seite 7: Messvorgang
BETRIEBSANLEITUNG Messvorgang Vorbereitungen für die Messung A. Schalten Sie das Gerät ein, um den Batteriestand zu überprüfen. B. Das Gerät stellt automatisch die Bedingungen der letzten Messungen wieder her. Vor jeder Messung sollten die Einstellungen bzw. Bedingungen also kontrolliert werden. C. -
Seite 8: Die Messung
BETRIEBSANLEITUNG Die Messung Drücken Sie die Start-Taste, wenn die Vorbereitungen zur Messung abgeschlossen sind. Zuerst sehen Sie einen schwarzen Balken auf dem Display, währenddessen sich die Sonde bewegt und die Messung durchführt. Ab einem gewissen Zeitpunkt stoppt die Sonde und bewegt sich anschließend rückwärts. Wenn die Sonde nun erneut stoppt, so wird das Messergebnis auf dem Display angezeigt. -
Seite 9: Kalibrierung Vom Messgerät
BETRIEBSANLEITUNG Die Messlänge einstellen Drücken Sie die „ “-Taste, um die Messlänge im Gerät einzustellen. Lassen Sie die Taste erst los, wenn „Len“ auf dem Display erscheint. Der Vorgang dauert ca. 6 Sekunden. Verändern Sie nun die Messlänge nach Bedarf zwischen 1 – 2 L, indem Sie die „ “... -
Seite 10: Hinweise
BETRIEBSANLEITUNG Hinweise Zentrallinie Dieses Messgerät nimmt die minimale Zentrallinie vom Least-Square-Algorithmus. Definition von Rauheitsparametern Ra arithmetische bedeutet die mittlere Abweichung des Profil Rechenwertes der mittleren Abweichung der Profilmessstrecke. Rz bedeutet Unregelmäßigkeiten in der Höhe von 10 gemessenen Punkten. Der Durchschnitt der Summe von fünf Maximal Ausschlägen und der Durchschnitt von fünf minimalen Ausschlägen, über die Länge der Messung. -
Seite 11: Verfahrlänge
BETRIEBSANLEITUNG Verfahrlänge L = Taststrecke (sampling length) n = Anzahl Taststrecken l x n = Gesamtmessstrecke (evaluation length) Empfohlene Länge der Grenzfrequenz Grenzfrequenzlänge (µm) (µm) (mm) >5~10 >20~40 >2,5~5 >10~20 >1,25~2,5 >6,3~10 >0,63~1,25 >3,2~6,3 >0,32~0,63 >1,6~3,2 >0,25~0,32 >2,25~1,6 >0,20~0,25 >1,0~1,25... -
Seite 12: Wartung
BETRIEBSANLEITUNG 10 Wartung 10.1 Batteriewechsel Der Wechsel der Batterien ist notwendig, wenn eine Spannung unter 5 V erreicht wird. Ist dies der Fall, so erscheint das „ “-Symbol auf dem Display. Nehmen Sie die Batterieabdeckung ab und wechseln Sie die Batterien ... -
Seite 13: Entsorgung
BETRIEBSANLEITUNG 11 Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
