Bedienungsanleitung

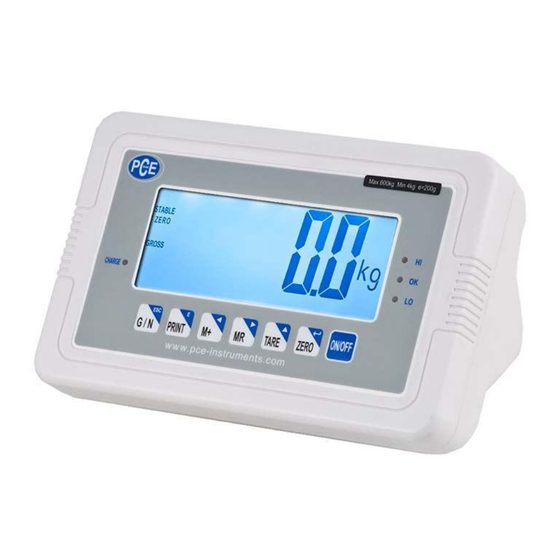

Anzeige- und Bedieneinheit PCE- RS Serie
nicht eichfähige Bodenwaage
Version 1.1
25.09.2012
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-RS 600
Inhaltszusammenfassung für PCE Instruments PCE-RS 600

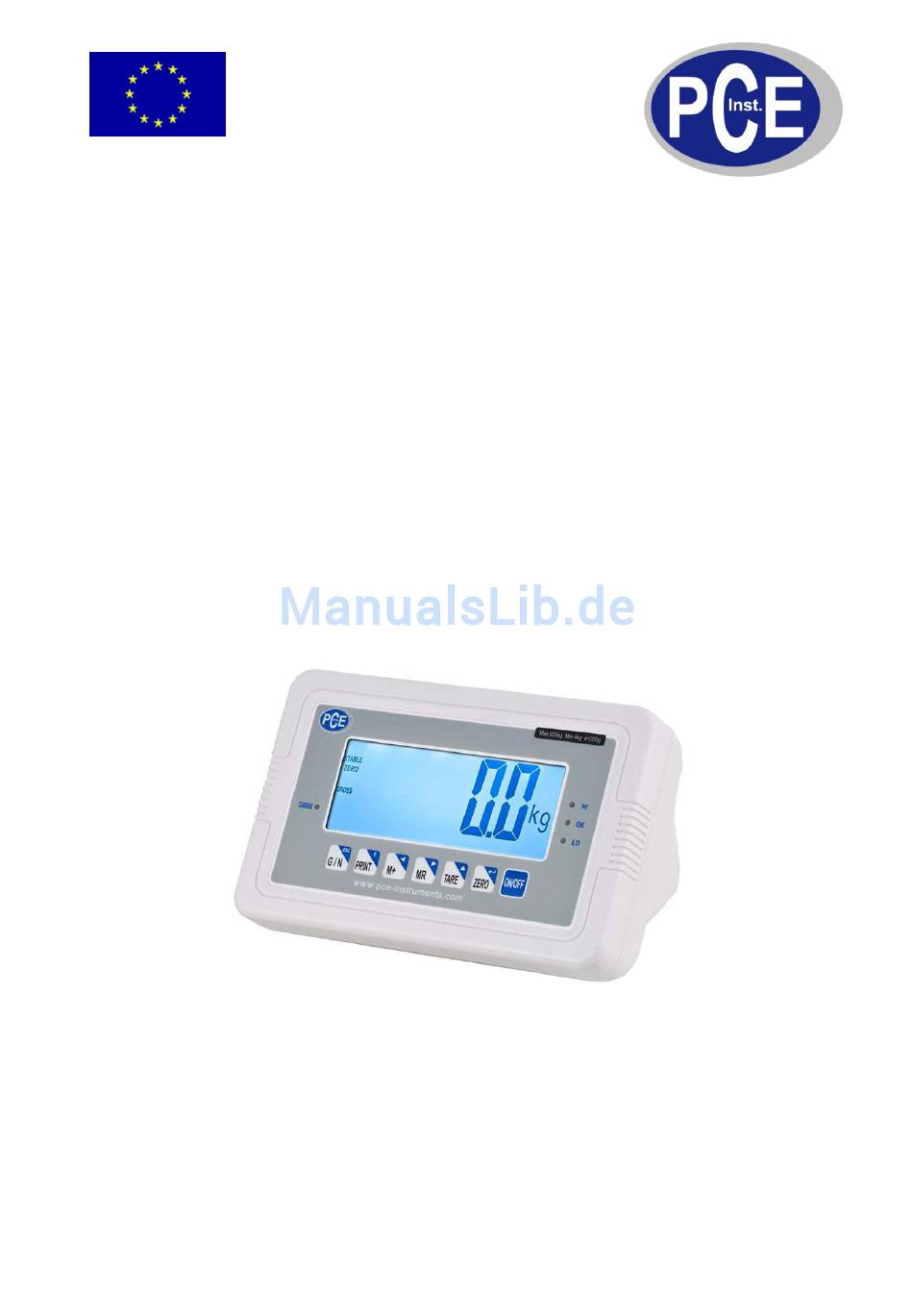

- Seite 1 www.warensortiment.de PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Anzeige- und Bedieneinheit PCE- RS Serie nicht eichfähige Bodenwaage Version 1.1 25.09.2012...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Spezifikationen ......................4 Gerätebeschreibung ....................5 Betriebsanleitung ...................... 6 Nullsetzen des Displays ......................... 6 Tarierung ............................6 Gewichtsgrenzen..........................6 Gewichte akkumulieren (manuell) ....................7 Speicherabruf ..........................7 Speicherlöschung ........................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG www.warensortiment.de Einleitung Bei den Anzeige- und Bedieneinheiten PCE-RS handelt es sich um genaue, schnelle und vielseitige Geräte mit Zählfunktion und Möglichkeit zur Prüfung von Gewichtslimits. Sie können mit diversen Wägezellen verschiedenster Größen und Kapazitäten aus unserem Sortiment kombiniert werden. Das große, durch LEDs hinterleuchtete LCD ist einfach und fehlerfrei abzulesen. -
Seite 4: Spezifikationen
Vor dem Öffnen des Gehäuses zum Wechseln der Batterie bitte das Gerät ausschalten. Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des Gerätes und zu Verletzungen des Bedieners kommen Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Spezifikationen PCE-RS 600 PCE-RS 1500 Gehäuse Kunststoff Kapazität 600 kg... -
Seite 5: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Gerätebeschreibung Tastenbelegung G/N (ESC) Schaltet zwischen den Gewichtseinheiten um. Zweitfunktion ist die einer „Escape-Taste“, um die Einstellungen zu verlassen und in den normalen Wägemodus zurückzukehren. PRINT Sendet Daten über die RS232-Schnittstelle an Drucker oder PC. Druck der Taste während des Selbstchecks ruft die Einstellungen auf. M+ (◄) Fügt den aktuellen Wert dem Speicherwert hinzu. -
Seite 6: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung Nullsetzen des Displays Sie können die Taste „ZERO“ jederzeit drücken um einen Nullpunkt festzulegen auf welchem die folgenden Messungen basieren. In der Regel ist dies nur bei leerer Wägeplattform erforderlich. Die vorliegende Abweichung zum Nullpunkt darf höchstens 4% des Messbereichs betragen. Bei erfolgter Nullsetzung wird im Display das entsprechende Symbol „ZERO“... -
Seite 7: Gewichte Akkumulieren (Manuell)
BETRIEBSANLEITUNG www.warensortiment.de Gewichte akkumulieren (manuell) Ein manuelles akkumulieren („aufrechnen“) mehrerer Gewichte kann durch die Taste „M+“ erreicht werden. Lesen Sie das Kapitel „Einstellungen“ für Details zur Methodeneinstellung „P2 Con“. Berücksichtigen Sie bitte, dass vor jeder einzelnen Akkumulierung die Waage auf Nullstellung zurück muss und die Taste „M+“... -
Seite 8: Modus Zum Wiegen Von Tieren
BETRIEBSANLEITUNG www.warensortiment.de Legen Sie eine beliebige Stückzahl auf die Wägeplattform. Die Waage ermittelt nun die Stückzahl anhand des Referenzgewichts und zeigt diese im Display an. Mit der Taste „MR“ können Sie in den normalen Messmodus zurückkehren. Modus zum Wiegen von Tieren Im Modus zum Wiegen von Tieren verhält sich die Waage relativ träge, damit kurze Bewegungen des Tieres nicht sofort zu großen Änderungen des Messwertes führen. -
Seite 9: Überlastwarnung
BETRIEBSANLEITUNG www.warensortiment.de Um den Modus zu ändern: Halten Sie die Taste „ZERO“ für 3 Sekunden gedrückt. Im Display erscheint „SEtbl“. Drücken Sie „TARE“ bis „SEtoF“ im Display erscheint. Drücken Sie „ZERO“ um das Menü aufzurufen. Mit der Taste „TARE“ können Sie zwischen den verschiedenen Modi umschalten. ... -
Seite 10: Anschlüsse Der Geräterückseite
BETRIEBSANLEITUNG www.warensortiment.de Wenn “M+” gedrückt wird, drucke Daten Pr 2 und führe gleichzeitig Speicherung aus Auto Modus für automatische Akkumulierung und automatisches Drucken. Wenn Gewicht stabil ist und Waage dann zum Nullpunkt zurückkommt, wird automatisch gedruckt und akkumuliert AS├ Abfrage der Wiegedaten durch PC R: Datenabfrage T: Tara Z: Zero... - Seite 11 BETRIEBSANLEITUNG www.warensortiment.de Belegung des Analogausganges Pin 1 Nicht belegt Pin 2 Nicht belegt Pin 3 Nicht belegt Pin 4 Nicht belegt Pin 5 Nicht belegt GND (Out 4 – 20 mA) Pin 6 I Out (Out 4 – 20 mA) Pin 7 Pin 8 Pin 9...
- Seite 12 BETRIEBSANLEITUNG www.warensortiment.de...
-
Seite 13: Batteriebetrieb
BETRIEBSANLEITUNG www.warensortiment.de Batteriebetrieb Die Einheit wird von einem Akkumulator versorgt, welcher bei voller Ladung ca. 70 Stunden Betrieb ermöglicht. Sobald der Akku eine Ladung benötigt, erscheint im Display das Batteriesymbol. Der Akku sollte in diesem Fall umgehend geladen werden. Die Waage wird noch ca. eine weitere Stunde funktionieren, bis eine automatische Abschaltung zum Schutz der Batterie erfolgt. -
Seite 14: Wartung Und Reinigung
BETRIEBSANLEITUNG www.warensortiment.de 10 Wartung und Reinigung 10.1 Fehlercodes Fehlercode Beschreibung Lösungsansatz - - - - - Überlast Entfernen Sie Gewicht von der Wägeplattform. Sollte das Problem weiterhin bestehen, kontaktieren Sie die PCE Deutschland GmbH. Err 4 Nullsetzungsfehler Die Waage war (entweder beim Einschalten oder als die Nullsetzungstaste betätigt wurde) außerhalb des normalen Nullsetzungsbereichs.
