PCE Americas Inc.
PCE Instruments UK Ltd.
711 Commerce Way
Units 12/13
Suite 8
Southpoint Business Park
Jupiter
Ensign way
FL-33458
Hampshire / Southampton
USA
United Kingdom, SO31 4RF
From outside US: +1
From outside UK: +44
Tel: (561) 320-9162
Tel: (0) 2380 98703 0
Fax: (561) 320-9176
Fax: (0) 2380 98703 9
info@pce-americas.com
info@pce-instruments.com
www.pce-instruments.com/english
www.pce-instruments.com

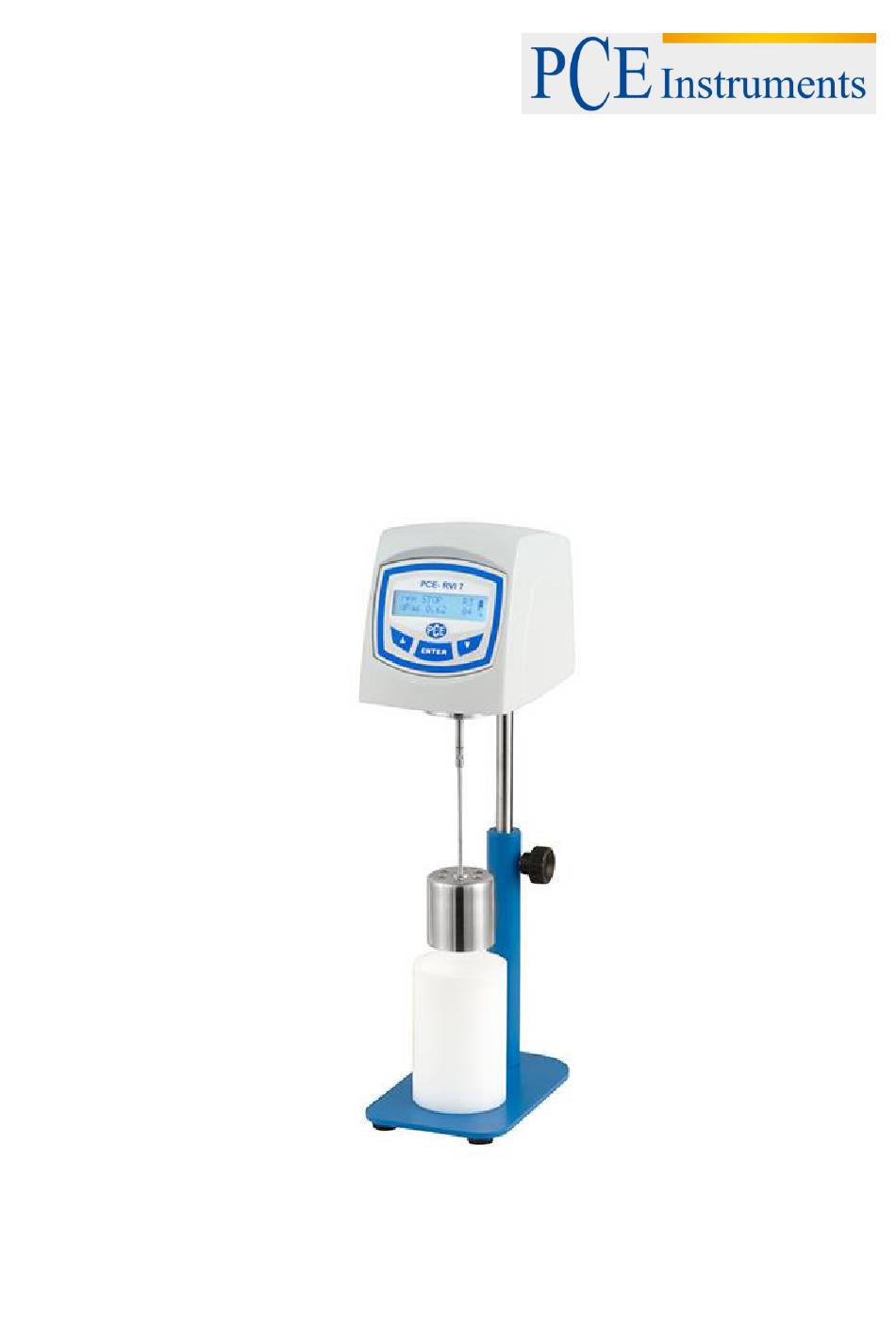

Manual
Viscometer PCE-RVI 7
Version 1.0
Date of creation: 16.11.2015
Date of last change: 07.06.2016
Werbung
Verwandte Anleitungen für PCE Instruments PCE-RVI 7
Inhaltszusammenfassung für PCE Instruments PCE-RVI 7
- Seite 1 PCE Americas Inc. PCE Instruments UK Ltd. 711 Commerce Way Units 12/13 Suite 8 Southpoint Business Park Jupiter Ensign way FL-33458 Hampshire / Southampton United Kingdom, SO31 4RF From outside US: +1 From outside UK: +44 Tel: (561) 320-9162 Tel: (0) 2380 98703 0...
- Seite 2 Change the measuring unit ......................8 Troubleshooting ...................... 9 Further information ....................9 Calibration........................... 9 Reference substances and viscosities ..................9 10 Disposal ......................... 10 11 Contact ........................10 11.1 PCE Instruments UK ........................ 10 11.2 PCE Americas .......................... 10...

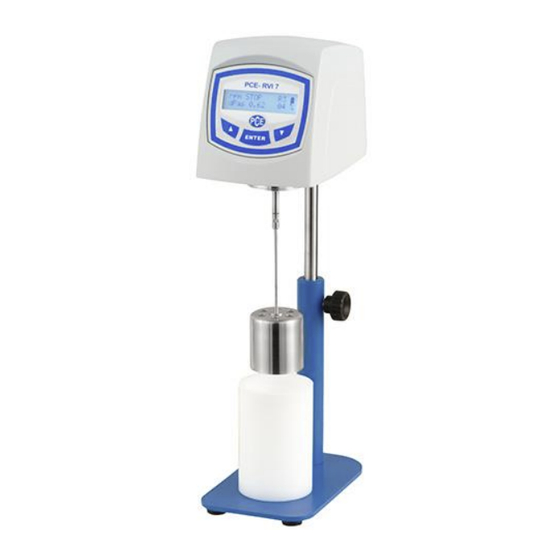

- Seite 3 3 different spindle/rotor attachments for different measuring purposes. The different measuring ranges of the rotors can be seen in chapter 3.1. Due to its simple construction and its low weight, the PCE-RVI 7 can be used as a laboratory viscometer or as a portable device.
- Seite 4 10,000 … 400,000 mPa s No. 3 ±170 ml Contents of delivery 1 x viscometer PCE-RVI 7 1 x set of rotors (R1, R2, R3) 1 x calibration certificate 1 x measuring vessel (no. 3; capacity 170 ml) 4 x 1.5 V AA batteries...
- Seite 5 Manual System description Button and display description Attached rotor Rotational speed Battery status Viscosity Full scale percentage Up button Enter button Down button...
- Seite 6 Manual Setup Insert / replace the batteries The battery compartment is located at the back of the display unit. To open it, you have to loosen 2 screws first. Then you can remove the cover plate. Replace the old batteries with 4 new AA batteries and make sure you insert them properly before mounting the cover plate back on.
- Seite 7 Manual Measurement Turn on the viscometer To turn on the viscometer, you have to press and hold the Enter button for 2 seconds. First, the display shows an information screen where you can see the version of your viscometer and its firmware, as well as the battery status.
- Seite 8 Manual Further functions Auto zero If you start a measurement and initiate rotation without immersing the rotor into a fluid and the display does not show zero, you have to use the auto zero function. To do so, follow these steps: Turn on the device by holding the Enter button for 2 seconds.
- Seite 9 Manual Troubleshooting Problem Possible solution The viscometer does not work Check the batteries The instrument does not show “zero” without any Use the auto zero function fluids Viscosity speed is unstable and inaccurate Check the rheological characteristics of the fluid Perform a calibration check by using calibration standards Check if the rotor disk rotates steadily...
- Seite 10 In order to comply with the EU directive 2012/19/EU we take our devices back. We either re-use them or give them to a recycling company which disposes of the devices in line with law. If you have any questions, please contact PCE Instruments. 11 Contact If you have any questions about our range of products or measuring instruments please contact PCE Instruments.
- Seite 11 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Viskosimeter PCE-RVI 7 Version 1.0 Erstelldatum 16.11.2015 Letzte Änderung 14.01.2016...
- Seite 12 BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Technische Spezifikationen ......................4 Lieferumfang ..........................4 Optionales Zubehör ........................4 Systembeschreibung ....................5 Display- und Tastenbeschreibung ....................5 Messvorbereitungen ....................6 Batterien einsetzen / austauschen ..................... 6 Messspindel montieren ....................... 6 Messbehälter ..........................
- Seite 13 Anwendungsgebiet des Viskosimeters zu erhöhen, wird es mit 3 verschiedenen Messspindeln ausgeliefert, welche jeweils für unterschiedliche Messbereiche vorgesehen sind. Die Messbereiche der einzelnen Spindeln sind in Kapitel 3.1 aufgelistet. Das Viskosimeter PCE-RVI 7 kann sowohl als Labor- Viskosimeter, als auch als mobiles Gerät eingesetzt werden. Letzteres wird durch die geringen Abmessungen, das niedrige Gewicht und den Transportkoffer ermöglicht.
- Seite 14 100 … 4.000 dPas 10.000 … 400.000 mPas Nr. 3 ± 170 ml Lieferumfang 1 x Viskosimeter PCE-RVI 7 1 x Messspindelset (R1, R2, R3) 1 x Kalibrierzertifikat 4 x 1,5 V AA Batterien 1 x Schutzkappe für Motorwelle 1 x Messbehälter...
- Seite 15 BETRIEBSANLEITUNG Systembeschreibung Display- und Tastenbeschreibung Ausgewählte Messspindel Umdrehungs- geschwindigkeit Batteriestatus % des Viskosität Messbereiches Auf Taste Enter Taste Ab Taste...
- Seite 16 BETRIEBSANLEITUNG Messvorbereitungen Batterien einsetzen / austauschen Das Batteriefach befindet sich auf der Rückseite der Displayeinheit. Um es zu öffnen, müssen Sie zunächst zwei Schrauben lösen. Danach können Sie die Batteriefachabdeckung abnehmen. Ersetzen Sie die alten Batterien durch 4 neue AA Batterien. Vergewissern Sie sich, dass die Batterien korrekt eingesetzt sind, bevor Sie die Batteriefachabdeckung wieder anmontieren.
- Seite 17 BETRIEBSANLEITUNG Messen Viskosimeter einschalten Um das Viskosimeter einzuschalten, halten Sie die Enter Taste für ca. 2 Sekunden gedrückt. Auf dem Display sehen Sie nun einen Informationsbildschirm, welcher Ihnen die Version des Gerätes und seiner Firmware, sowie den Batteriestatus anzeigt. Danach werden Sie zum Hauptbildschirm weitergeleitet. Hier sehen Sie die Rotationsgeschwindigkeit, die aktuelle Viskosität, die ausgewählte Messspindel, den Batteriestatus und den aktuellen Prozentsatz des Messbereiches.
- Seite 18 BETRIEBSANLEITUNG Weitere Funktionen Auto-Zero Falls Sie eine Messung ohne Flüssigkeit starten und das Display trotzdem nicht „0“ anzeigt, benutzen Sie die Auto-Zero Funktion: Schalten Sie das Gerät ein, indem Sie die Enter Taste für 2 Sekunden gedrückt halten. Sobald der Informationsbildschirm erscheint, drücken Sie erst die Ab Taste und kurz danach die Enter Taste.
- Seite 19 BETRIEBSANLEITUNG Fehlerbehebung Problem Mögliche Lösung Das Viskosimeter funktioniert nicht Überprüfen Sie die Batterien Das Gerät zeigt nicht „0“ an, obwohl keine Benutzen Sie die Auto-Zero Funktion Flüssigkeit gemessen wird Die angezeigte Viskosität schwankt und ist Überprüfen Sie die rheologischen Eigenschaften ungenau der Flüssigkeit Führen Sie eine Überprüfung der Kalibrierung mit...
- Seite 20 BETRIEBSANLEITUNG 10 Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
