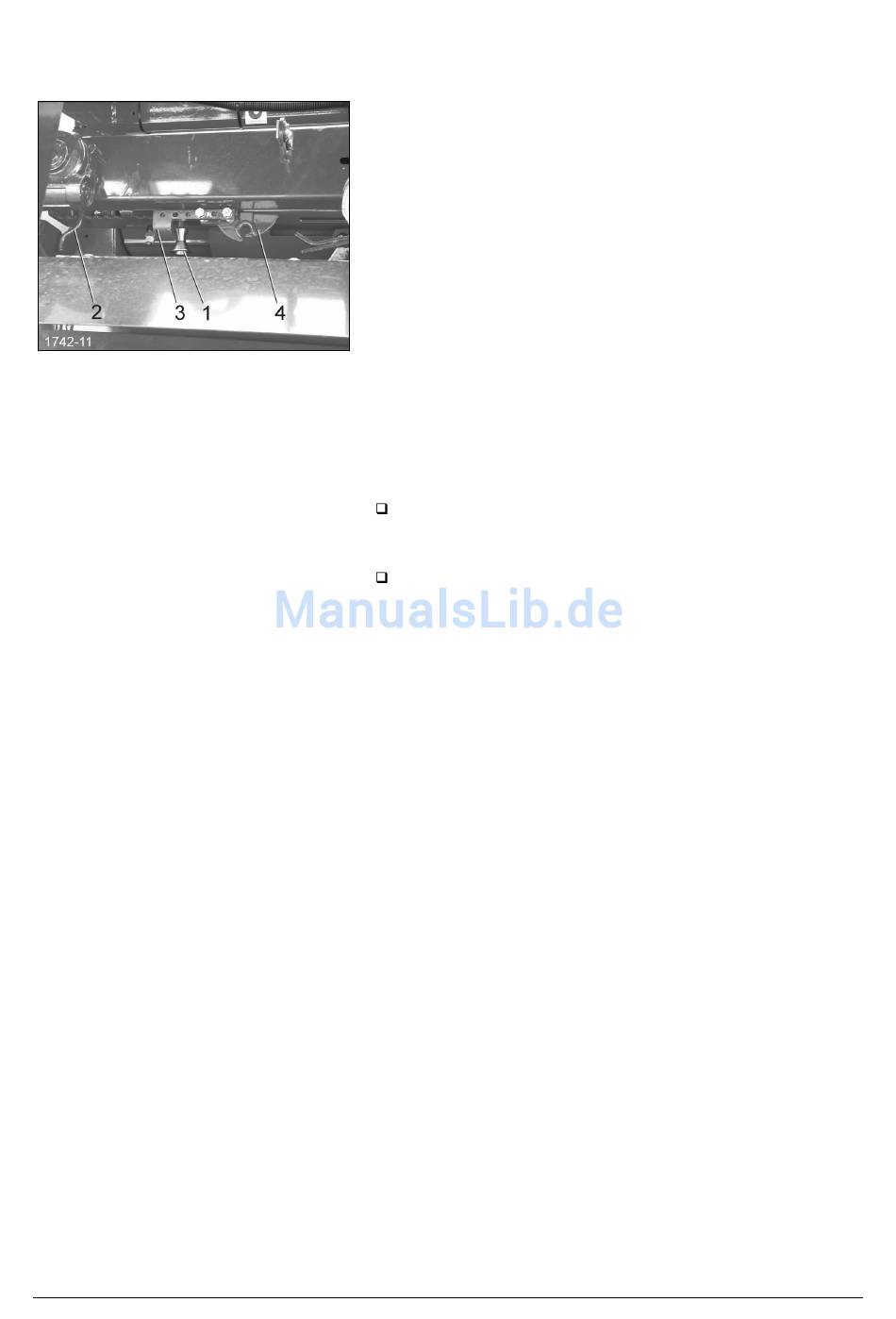

Bild 34
44
5.5

Endwicklungen einstellen

Um einen sicheren Zusammenhalt der hochverdichteten Ballen
zu erreichen, werden im Randbereich des Rundballens die
Garnwicklungen automatisch enger gelegt.
Um dies zu erreichen, drückt das in Fahrtrichtung rechte
Schiffchen [4] bei Erreichen der Randzone die Variatorscheibe
enger zusammen. Der Arbeitsdurchmesser des Variators
vergrößert sich und der Windungsabstand der Fäden wird im
Randbereich kleiner.
Am rechten Schiffchen ist der Schaltwinkel [3] (Bild 34)
montiert, welcher mit 2 Schrauben in einer Lochkulisse befestigt
ist. Es gibt vier unterschiedliche Montagepositionen.
Durch Versetzen des Winkels in Richtung Variatorscheibe, wird
für den Bereich der Randwicklungen die Variatorscheibe weiter
ineinander geschoben. Der genutzte Durchmesser vergrößert
sich und es werden mehr Endwicklungen auf den Rand des
Ballens gelegt. Einstellung:
Schaltwinkel [3] in Richtung Variatorscheibe versetzen:
mehr Endwicklungen am Rand des Ballens.
oder:
Schaltwinkel [3] in Richtung Maschinenmitte versetzen:
weniger Endwicklungen am Rand des Ballens.
WELGER RP 405 • RP 435 • RP 505 • RP 535
