WELGER RP 405 • RP 435 • RP 505 • RP 535
4.2
Gelenkwelle
4.2.1

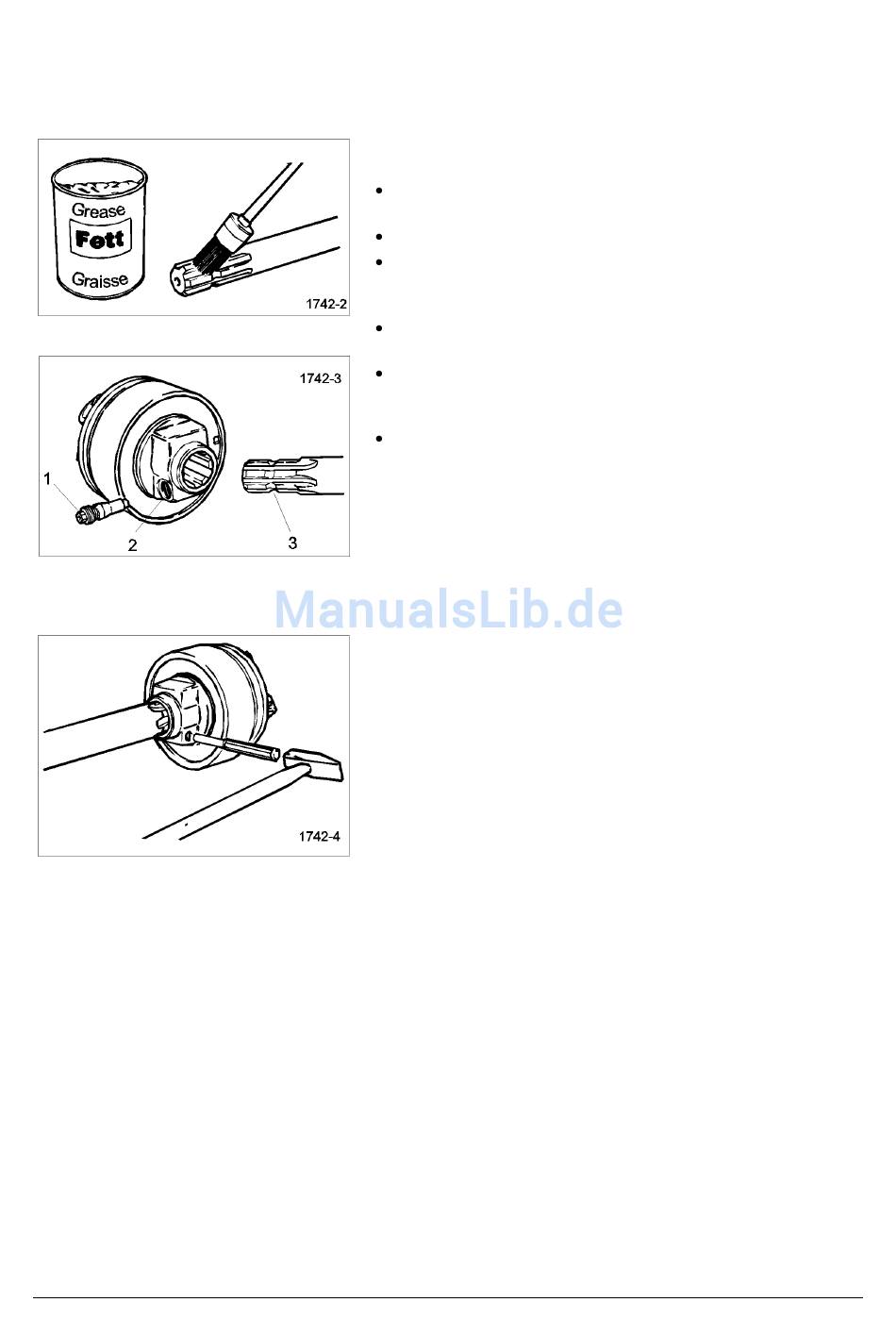

Nockenschaltkupplung* ankuppeln
Je nach Ausführung ist eine Gelenkwelle mit automatischer
Überlastsicherung (Nockenschaltkupplung) montiert.
Vor der Montage Profil der geräteseitigen Anschlusswelle
reinigen und fetten.
Klemmkonus [1] lösen und herausdrehen.
Wartungsöffnung im geräteseitigen Schutztrichter öffnen.
Kupplung so auf die Anschlusswelle schieben, dass die
Aufnahmebohrung [2] zur Wartungsöffnung hin zeigt.
Aufnahmebohrung für den Klemmkonus über der Ringnut [3]
der Anschlusswelle positionieren.
Klemmkonus in Aufnahmebohrung eindrehen und unter
leichtem Hin- und Herbewegen der Nabe in Längsrichtung
fest anziehen (ca. 70 Nm).
Festen und sicheren Sitz der Kupplungsnabe durch Zug-
und Druckbewegungen überprüfen. Während der Arbeit ist
in regelmäßigen Abständen der sichere Sitz der Kupplung
zu kontrollieren.
4.2.2
Nockenschaltkupplung abkuppeln*
Klemmkonus lösen und aus Kupplungsnabe herausnehmen.
Falls dies von Hand nicht möglich ist, kann der Klemmkonus
auch mit Hilfe eines Splintentreibers von der Gegenseite her
herausgeschlagen werden.
31
