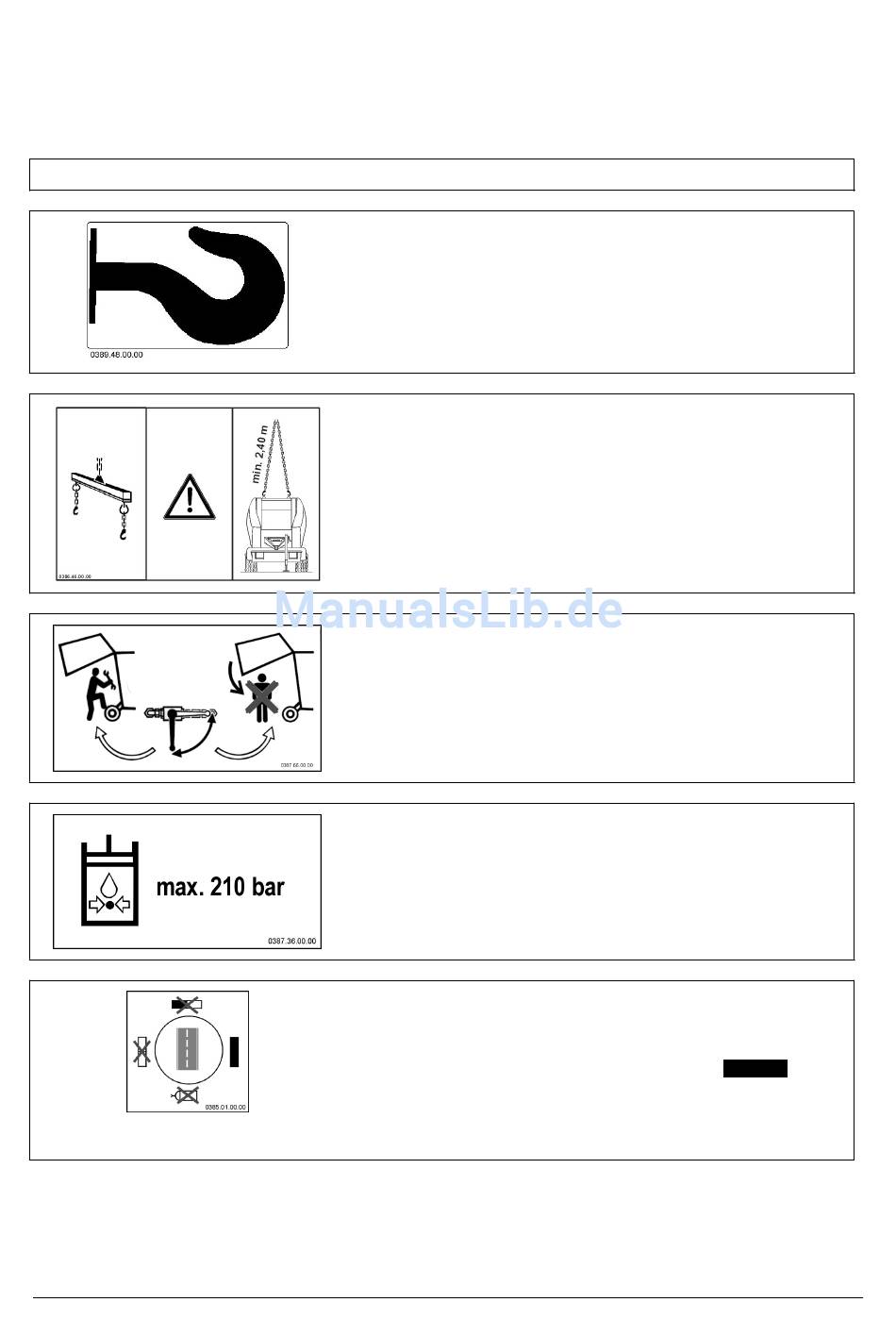

2.9 Textlose Bedienhinweise
Die wichtigsten Bedienhinweise sind als textlose Bildzeichen dargestellt. Die genaue Bedeutung wird im
Folgenden angegeben.
Bildzeichen
WELGER RP 405 • RP 435 • RP 505 • RP 535
Bedeutung / Ersatzteil-Nr.
Die beiden Kranösen am oberen Querträger sind durch dieses
Symbol gekennzeichnet.
Andere Befestigungspunkte sind für Krananhängung nicht
zulässig.
Ersatzteil-Nr.: 0389.48.00.00
Hinweis zur Kranverladung
Um die Maschine sicher zu Verladen, muss entweder eine
Lasttraverse
benutzt
Transportkette muss minimal 2,40 m betragen.
Ersatzteil-Nr.: 0386.46.00.00
Heckklappenverriegelung
Steht der Hebel quer zur Durchflussrichtung ist die
Heckklappe gegen Absenken gesichert.
Ersatzteil-Nr.: 0387.66.00.00
Maximal zulässiger Hydraulikdruck
Die Maschine darf nur an ein Hydrauliksystem angeschlossen
werden, das einen maximalen Öldruck von 210 bar liefert.
Ersatzteil-Nr.: 0387.36.00.00
Einstellung des Bremskraftreglers
Für
Straßenfahrt
Druckluftbremsanlage auf „volle Bremskraft"
werden.
Ersatzteil-Nr.: 0385.01.00.00
werden
oder
die
muss
der
Bremskraftregler
Länge
der
der
gestellt
17
