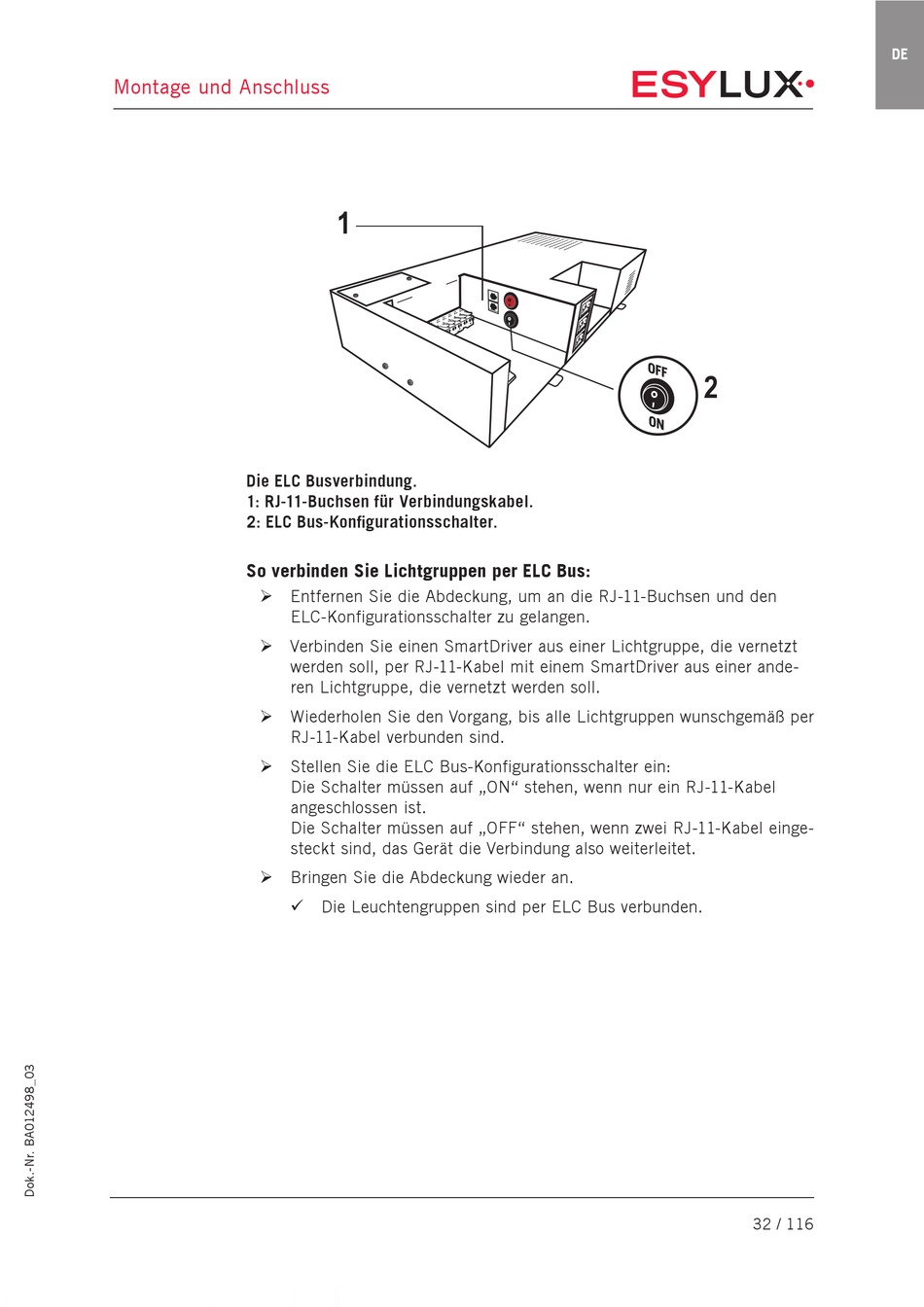

Montage und Anschluss
Die ELC Busverbindung.
1: RJ-11-Buchsen für Verbindungskabel.
2: ELC Bus-Konfigurationsschalter.
So verbinden Sie Lichtgruppen per ELC Bus:
Entfernen Sie die Abdeckung, um an die RJ-11-Buchsen und den
Verbinden Sie einen SmartDriver aus einer Lichtgruppe, die vernetzt
Wiederholen Sie den Vorgang, bis alle Lichtgruppen wunschgemäß per
Stellen Sie die ELC Bus-Konfigurationsschalter ein:
Bringen Sie die Abdeckung wieder an.
1
ELC-Konfigurationsschalter zu gelangen.
werden soll, per RJ-11-Kabel mit einem SmartDriver aus einer ande-
ren Lichtgruppe, die vernetzt werden soll.
RJ-11-Kabel verbunden sind.
Die Schalter müssen auf „ON" stehen, wenn nur ein RJ-11-Kabel
angeschlossen ist.
Die Schalter müssen auf „OFF" stehen, wenn zwei RJ-11-Kabel einge-
steckt sind, das Gerät die Verbindung also weiterleitet.
Die Leuchtengruppen sind per ELC Bus verbunden.
