Montage und Anschluss
Stellen Sie den Schalter auf „OFF".
Befestigen Sie die Abdeckung.
Verbinden Sie das Gerät wieder mit der Versorgungsspannung.
Wiederholen Sie den Vorgang bei allen anderen Geräten.
Anschließend können Sie ein externes Netzteil anschließen.
4.3.9.2 Externes DALI-Netzteil anschließen
Das externe Netzteil wird an eine Light Control Box angeschlossen. Die
Busspannung steht durch die Parallelverbindung allen weiteren Light
Control Boxen zur Verfügung.
ACHTUNG!
Zerstörung der Light Control Box bei Verwendung eines externen DALI-Netz-
teils und aktiver interner Busspannungsversorgung!
Stellen Sie sicher, dass der Schalter „DALI Power" bei allen Light

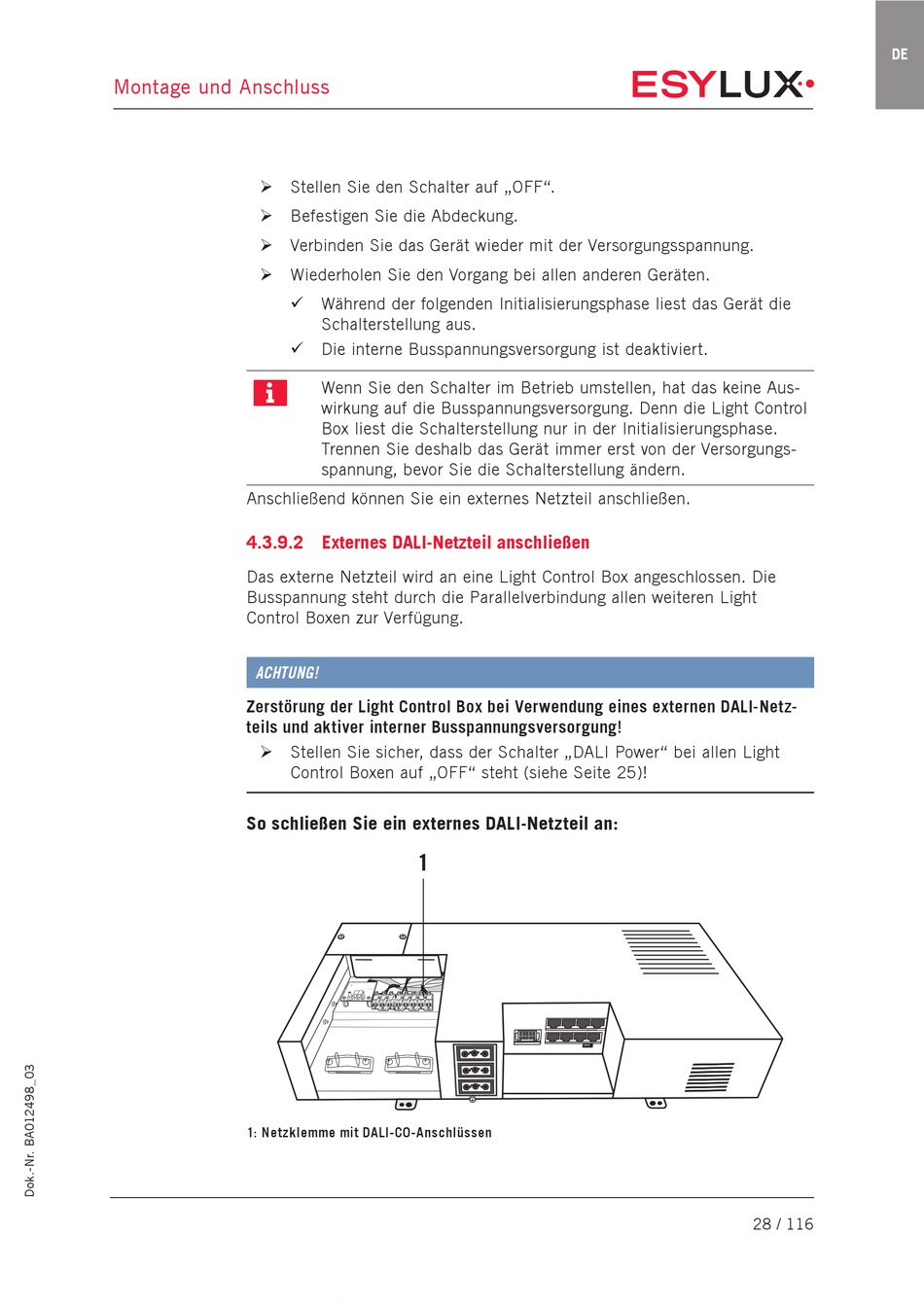

So schließen Sie ein externes DALI-Netzteil an:
1: Netzklemme mit DALI-C0-Anschlüssen
Während der folgenden Initialisierungsphase liest das Gerät die
Schalterstellung aus.
Die interne Busspannungsversorgung ist deaktiviert.
Wenn Sie den Schalter im Betrieb umstellen, hat das keine Aus-
wirkung auf die Busspannungsversorgung. Denn die Light Control
Box liest die Schalterstellung nur in der Initialisierungsphase.
Trennen Sie deshalb das Gerät immer erst von der Versorgungs-
spannung, bevor Sie die Schalterstellung ändern.
Control Boxen auf „OFF" steht (siehe Seite 25)!
1
DE
28 / 116
