Montage und Anschluss
4.3.2

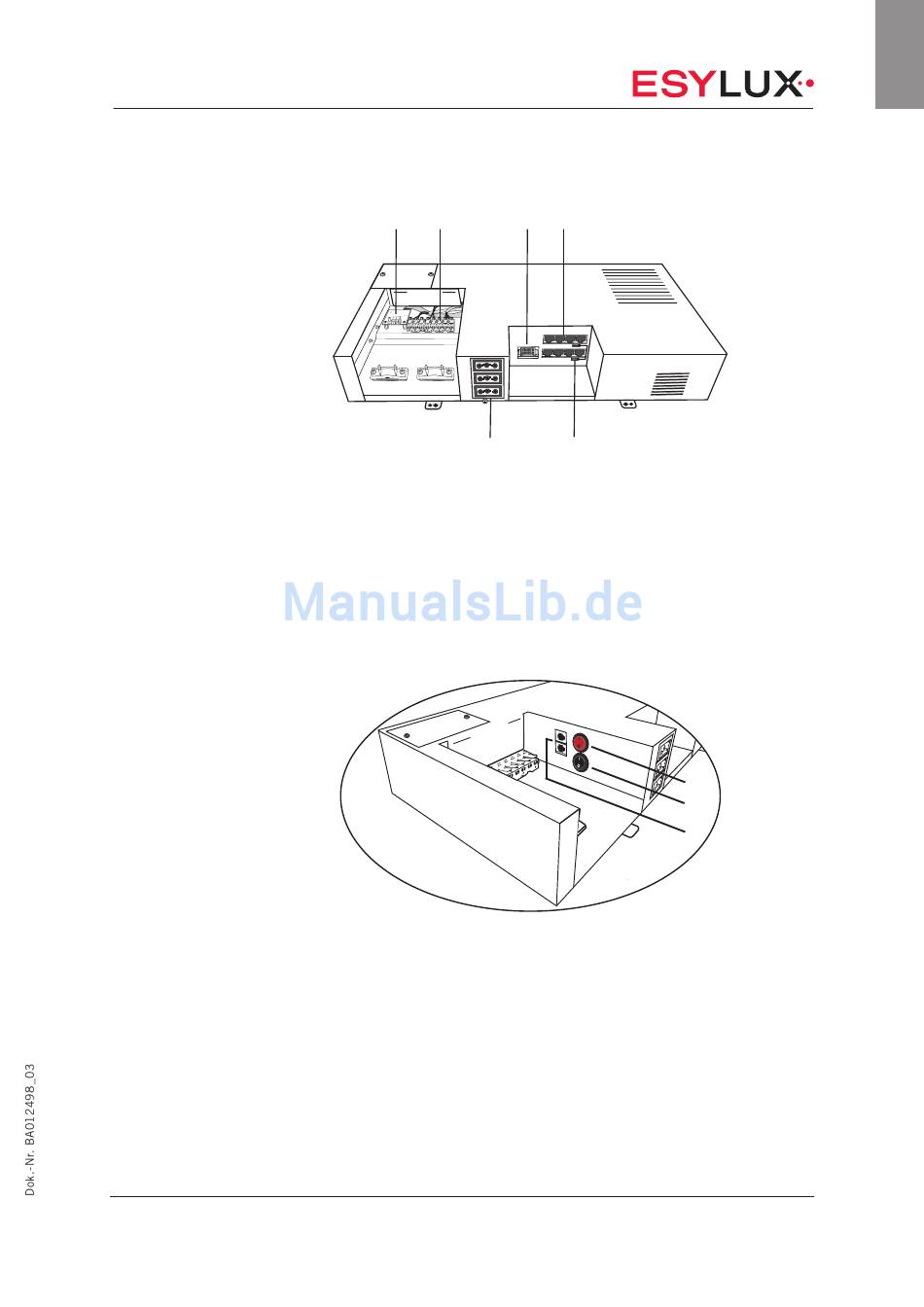

Anschlüsse
1
2
1.
KNX-Anschluss (nur Modell ELC SmartDriver KNX)
2. Netzanschlussklemme mit DALI CO-Anschlüssen
3. Anschlussbuchse DALI C1-C4
4. RJ-45-Buchsen für Verbindung mit angegebenen ESYLUX
Leuchten
5. USB-Anschluss, ausschließlich für Servicezwecke
6. Anschlussbuchsen DALI C0
7.
Schalter „DALI Power" für DALI-Busspannungsversorgung
(siehe Kapitel 4.3.8.1 Seite 24).
8. Schalter „ELC Buskonfiguration". Schalterstellung „ON": Nur
Geräte am Anfang und am Ende einer ELC Busverbindung.
9. RJ-11-Buchsen für Verbindung per ELC Bus (siehe Kapitel 4.4
Seite 29).
3
4
6
5
7
8
9
17 / 116
DE
