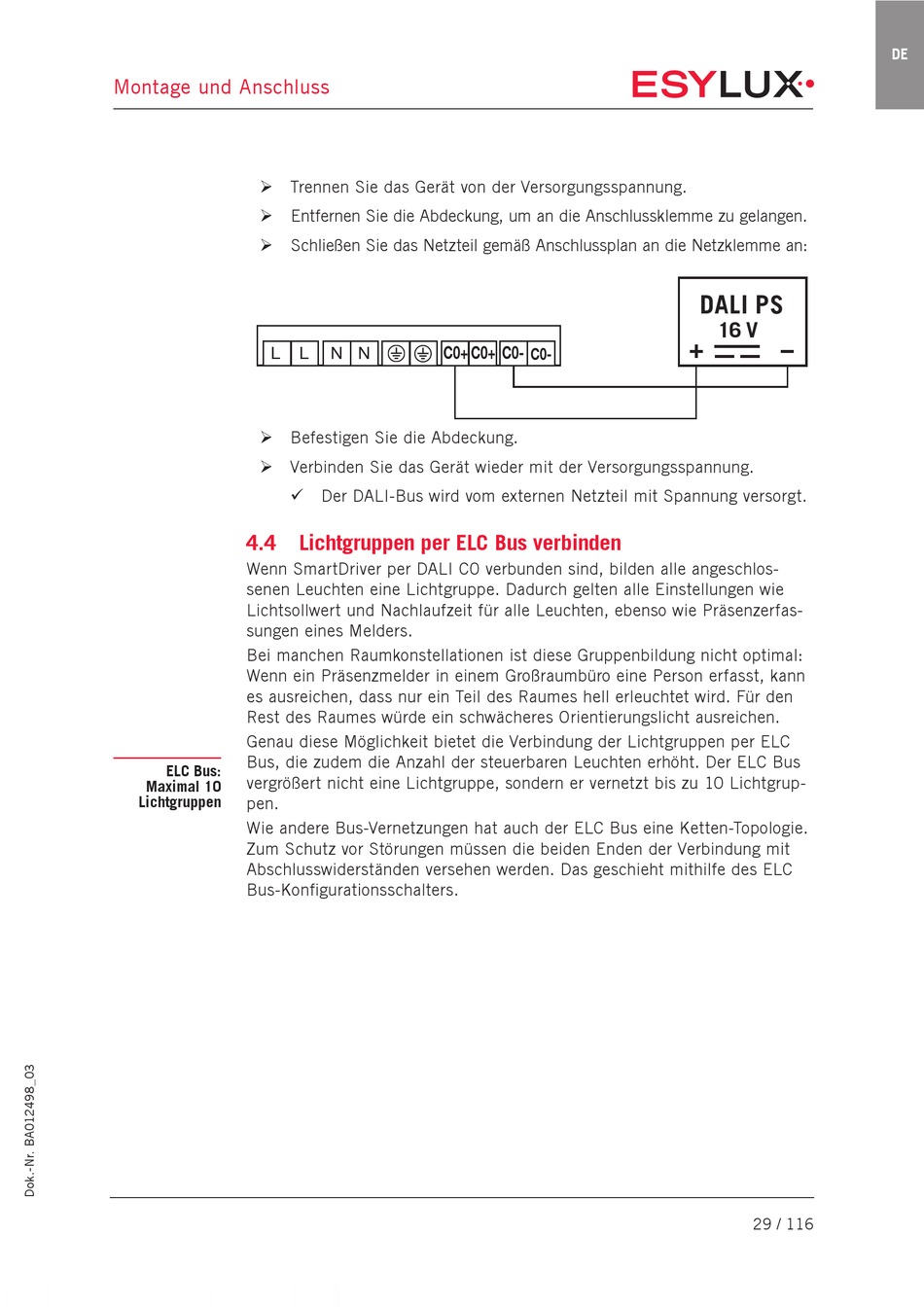

Montage und Anschluss
Trennen Sie das Gerät von der Versorgungsspannung.
Entfernen Sie die Abdeckung, um an die Anschlussklemme zu gelangen.
Schließen Sie das Netzteil gemäß Anschlussplan an die Netzklemme an:
L
Verbinden Sie das Gerät wieder mit der Versorgungsspannung.
4.4 Lichtgruppen per ELC Bus verbinden
Wenn SmartDriver per DALI C0 verbunden sind, bilden alle angeschlos-
senen Leuchten eine Lichtgruppe. Dadurch gelten alle Einstellungen wie
Lichtsollwert und Nachlaufzeit für alle Leuchten, ebenso wie Präsenzerfas-
sungen eines Melders.
Bei manchen Raumkonstellationen ist diese Gruppenbildung nicht optimal:
Wenn ein Präsenzmelder in einem Großraumbüro eine Person erfasst, kann
es ausreichen, dass nur ein Teil des Raumes hell erleuchtet wird. Für den
Rest des Raumes würde ein schwächeres Orientierungslicht ausreichen.
Genau diese Möglichkeit bietet die Verbindung der Lichtgruppen per ELC
Bus, die zudem die Anzahl der steuerbaren Leuchten erhöht. Der ELC Bus
ELC Bus:
vergrößert nicht eine Lichtgruppe, sondern er vernetzt bis zu 10 Lichtgrup-
Maximal 10
Lichtgruppen
pen.
Wie andere Bus-Vernetzungen hat auch der ELC Bus eine Ketten-Topologie.
Zum Schutz vor Störungen müssen die beiden Enden der Verbindung mit
Abschlusswiderständen versehen werden. Das geschieht mithilfe des ELC
Bus-Konfigurationsschalters.
L
N N
C0+ C0+
Befestigen Sie die Abdeckung.
Der DALI-Bus wird vom externen Netzteil mit Spannung versorgt.
C0- C0-
DALI PS
16 V
