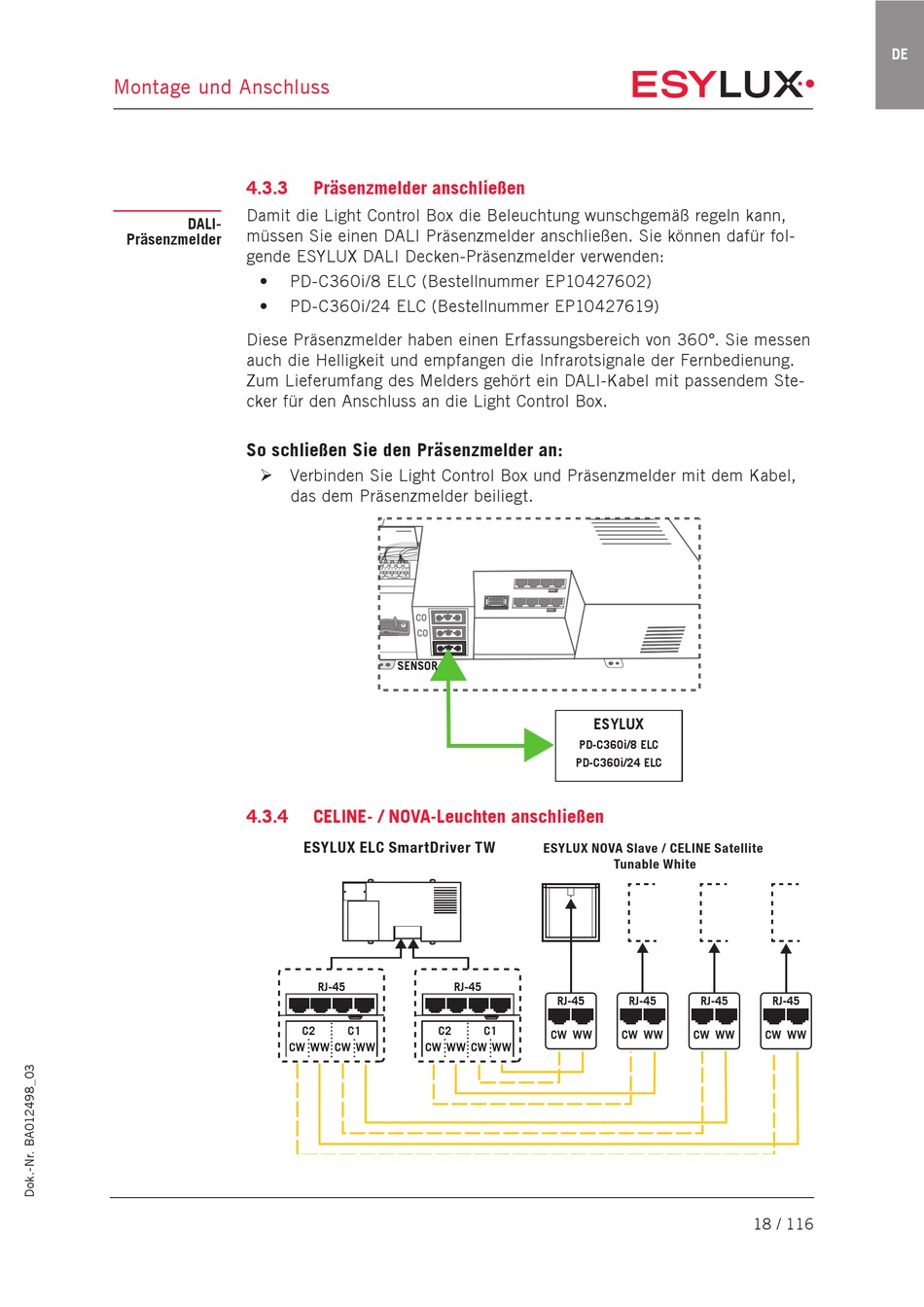

Montage und Anschluss
4.3.3
Damit die Light Control Box die Beleuchtung wunschgemäß regeln kann,
DALI-
müssen Sie einen DALI Präsenzmelder anschließen. Sie können dafür fol-
Präsenzmelder
gende ESYLUX DALI Decken-Präsenzmelder verwenden:
•
•
Diese Präsenzmelder haben einen Erfassungsbereich von 360°. Sie messen
auch die Helligkeit und empfangen die Infrarotsignale der Fernbedienung.
Zum Lieferumfang des Melders gehört ein DALI-Kabel mit passendem Ste-
cker für den Anschluss an die Light Control Box.
So schließen Sie den Präsenzmelder an:
Verbinden Sie Light Control Box und Präsenzmelder mit dem Kabel,
4.3.4
Präsenzmelder anschließen
PD-C360i/8 ELC (Bestellnummer EP10427602)
PD-C360i/24 ELC (Bestellnummer EP10427619)
das dem Präsenzmelder beiliegt.
C0
C0
SENSOR
CELINE- / NOVA-Leuchten anschließen
ESYLUX ELC SmartDriver TW
RJ-45
RJ-45
C2
C1
C2
CW WW CW WW
CW WW CW WW
ESYLUX
PD-C360i/8 ELC
PD-C360i/24 ELC
ESYLUX NOVA Slave / CELINE Satellite
Tunable White
RJ-45
RJ-45
C1
CW WW
CW WW
RJ-45
RJ-45
CW WW
CW WW
18 / 116
