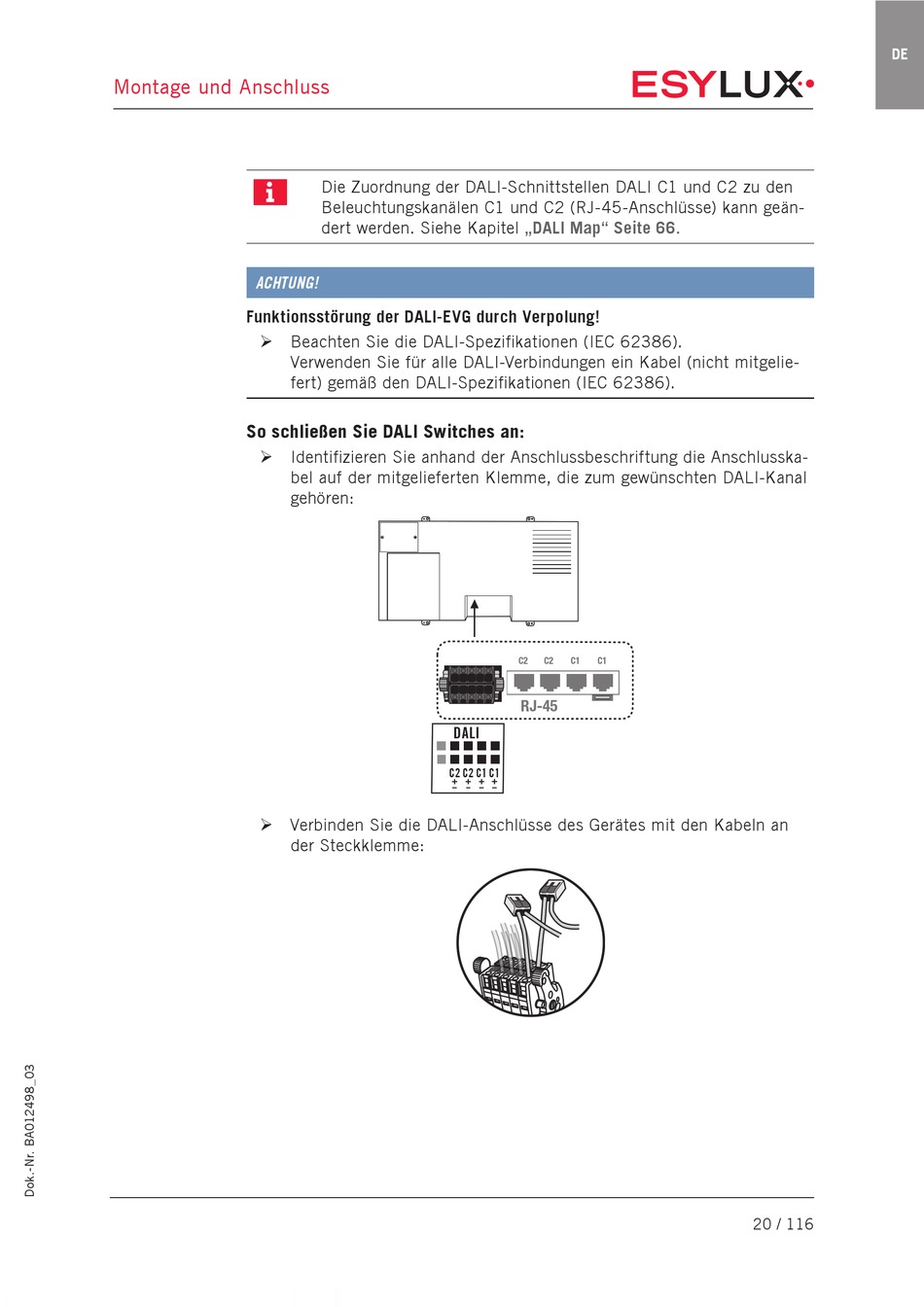

Montage und Anschluss
ACHTUNG!
Funktionsstörung der DALI-EVG durch Verpolung!
Beachten Sie die DALI-Spezifikationen (IEC 62386).
So schließen Sie DALI Switches an:
Identifizieren Sie anhand der Anschlussbeschriftung die Anschlusska-
Verbinden Sie die DALI-Anschlüsse des Gerätes mit den Kabeln an
Die Zuordnung der DALI-Schnittstellen DALI C1 und C2 zu den
Beleuchtungskanälen C1 und C2 (RJ-45-Anschlüsse) kann geän-
dert werden. Siehe Kapitel
Verwenden Sie für alle DALI-Verbindungen ein Kabel (nicht mitgelie-
fert) gemäß den DALI-Spezifikationen (IEC 62386).
bel auf der mitgelieferten Klemme, die zum gewünschten DALI-Kanal
gehören:
DALI
C2 C2 C1
der Steckklemme:
„DALI Map" Seite 66.
C2
C2
C1
C1
RJ-45
C1
