Montage und Anschluss

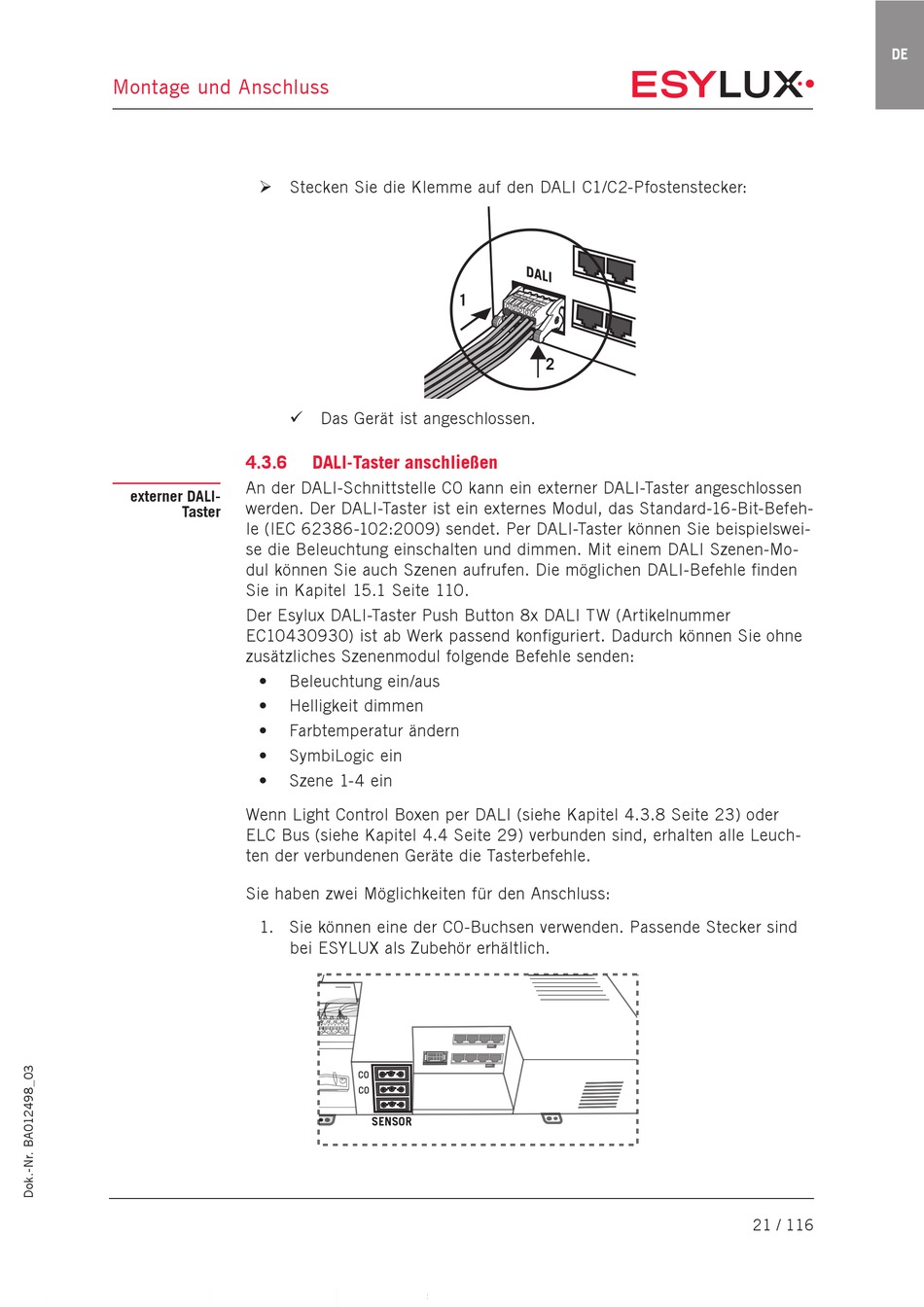

Stecken Sie die Klemme auf den DALI C1/C2-Pfostenstecker:
4.3.6
An der DALI-Schnittstelle C0 kann ein externer DALI-Taster angeschlossen
externer DALI-
werden. Der DALI-Taster ist ein externes Modul, das Standard-16-Bit-Befeh-
Taster
le (IEC 62386-102:2009) sendet. Per DALI-Taster können Sie beispielswei-
se die Beleuchtung einschalten und dimmen. Mit einem DALI Szenen-Mo-
dul können Sie auch Szenen aufrufen. Die möglichen DALI-Befehle finden
Sie in Kapitel 15.1 Seite 110.
Der Esylux DALI-Taster Push Button 8x DALI TW (Artikelnummer
EC10430930) ist ab Werk passend konfiguriert. Dadurch können Sie ohne
zusätzliches Szenenmodul folgende Befehle senden:
•
•
•
•
•
Wenn Light Control Boxen per DALI (siehe Kapitel 4.3.8 Seite 23) oder
ELC Bus (siehe Kapitel 4.4 Seite 29) verbunden sind, erhalten alle Leuch-
ten der verbundenen Geräte die Tasterbefehle.
Sie haben zwei Möglichkeiten für den Anschluss:
1. Sie können eine der C0-Buchsen verwenden. Passende Stecker sind
1
Das Gerät ist angeschlossen.
DALI-Taster anschließen
Beleuchtung ein/aus
Helligkeit dimmen
Farbtemperatur ändern
SymbiLogic ein
Szene 1-4 ein
bei ESYLUX als Zubehör erhältlich.
C0
C0
SENSOR
D A L I
2
DE
21 / 116
