Montage und Anschluss
Trennen Sie das Gerät von der Versorgungsspannung.
Entfernen Sie die Abdeckung, um an den Schalter „DALI Power" zu
Stellen Sie den Schalter auf „ON".
Befestigen Sie die Abdeckung.
Verbinden Sie das Gerät wieder mit der Versorgungsspannung.

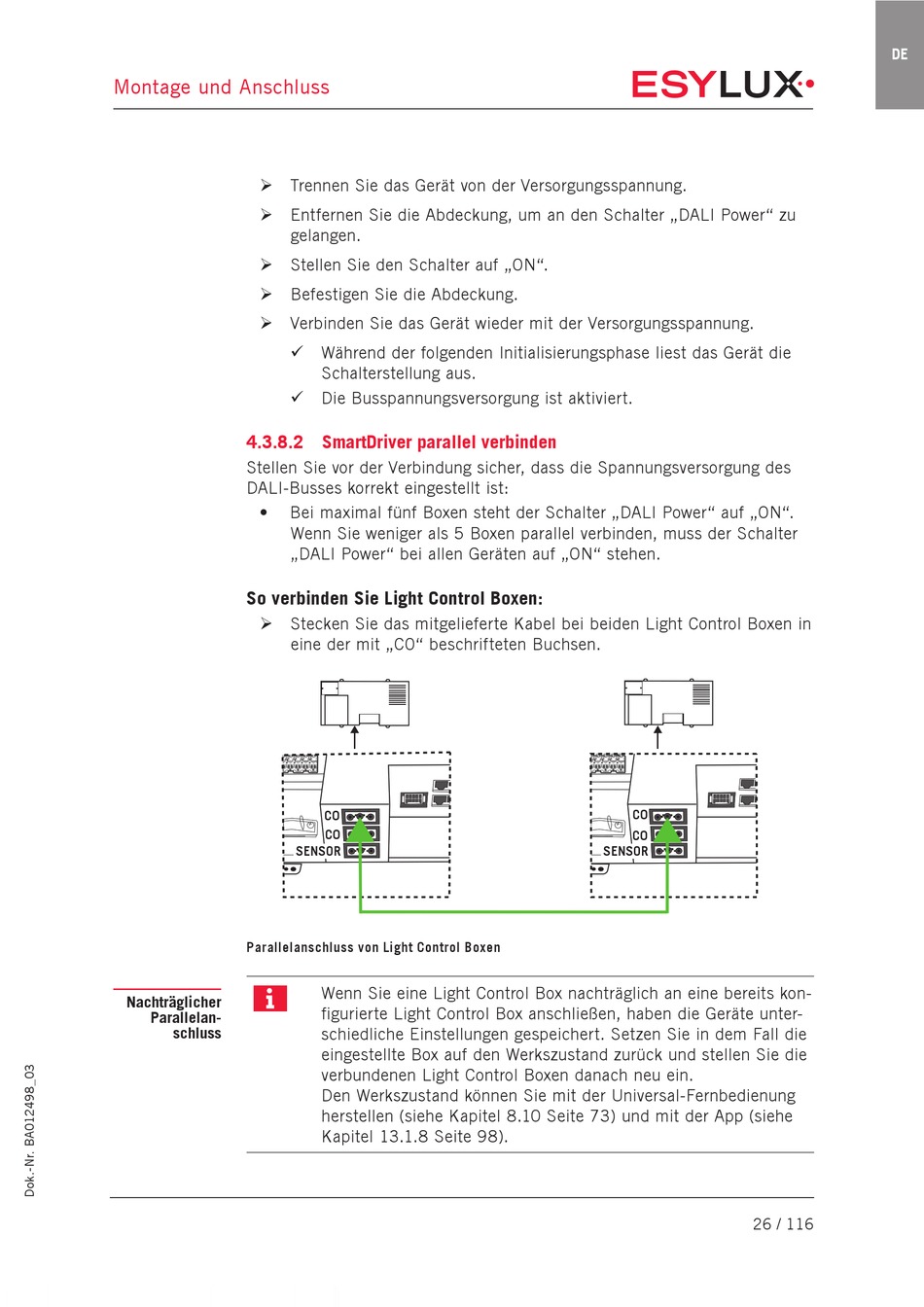

4.3.8.2 SmartDriver parallel verbinden
Stellen Sie vor der Verbindung sicher, dass die Spannungsversorgung des
DALI-Busses korrekt eingestellt ist:
•
So verbinden Sie Light Control Boxen:
Stecken Sie das mitgelieferte Kabel bei beiden Light Control Boxen in
Parallelanschluss von Light Control Boxen
Nachträglicher
Parallelan-
schluss
gelangen.
Während der folgenden Initialisierungsphase liest das Gerät die
Schalterstellung aus.
Die Busspannungsversorgung ist aktiviert.
Bei maximal fünf Boxen steht der Schalter „DALI Power" auf „ON".
Wenn Sie weniger als 5 Boxen parallel verbinden, muss der Schalter
„DALI Power" bei allen Geräten auf „ON" stehen.
eine der mit „C0" beschrifteten Buchsen.
C0
C0
SENSOR
Wenn Sie eine Light Control Box nachträglich an eine bereits kon-
figurierte Light Control Box anschließen, haben die Geräte unter-
schiedliche Einstellungen gespeichert. Setzen Sie in dem Fall die
eingestellte Box auf den Werkszustand zurück und stellen Sie die
verbundenen Light Control Boxen danach neu ein.
Den Werkszustand können Sie mit der Universal-Fernbedienung
herstellen (siehe Kapitel 8.10 Seite 73) und mit der App (siehe
Kapitel 13.1.8 Seite 98).
C0
C0
SENSOR
26 / 116
